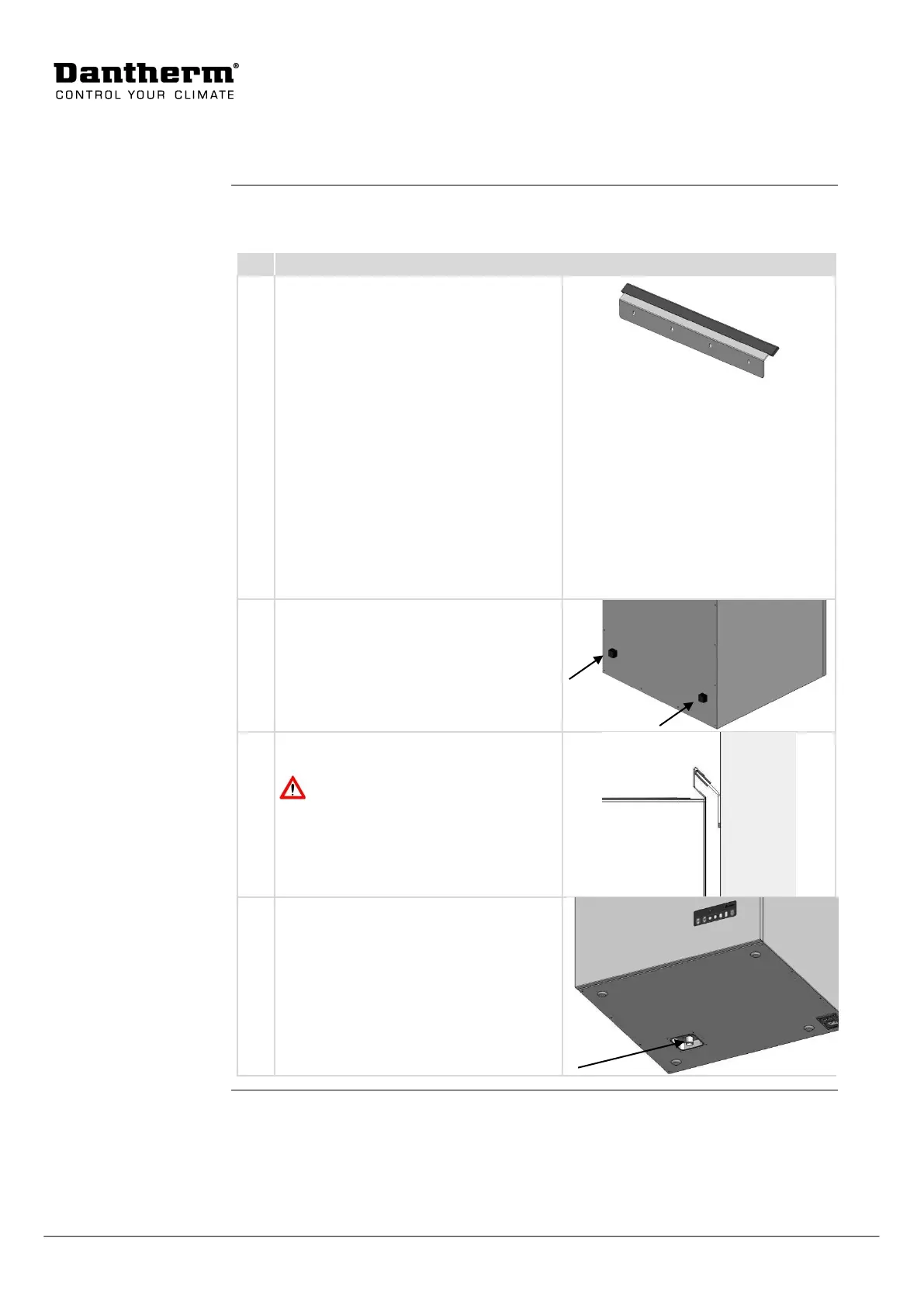

Montage, suite
Montage de
l'appareil
Se conformer à la procédure suivante pour monter l'appareil :
Action
1
À l'aide de quatre vis adaptées au
matériau et à l'épaisseur du mur,
installer le rail de montage à
l'horizontale sur le mur et poser la
sangle en caoutchouc sur le rail, comme
illustré.
La résistance à la rupture des vis doit
être d'au moins 365 N.
REMARQUE : noter que Dantherm Air
Handling propose des dispositifs
spéciaux destinés à réduire la
profondeur de l'appareil s'il est
nécessaire d'installer l'unité HCV 4
dans une armoire avec porte.
2
Monter les deux entretoises sur l'arrière
comme illustré.
3
Soulever l'appareil au-dessus du rail de
montage.
En raison du poids de l'appareil,
deux personnes sont nécessaires pour le
soulever et le positionner.
4
Connecter le tuyau de refoulement au
raccord du tuyau. Utiliser du lubrifiant si
nécessaire.
Suite au verso
