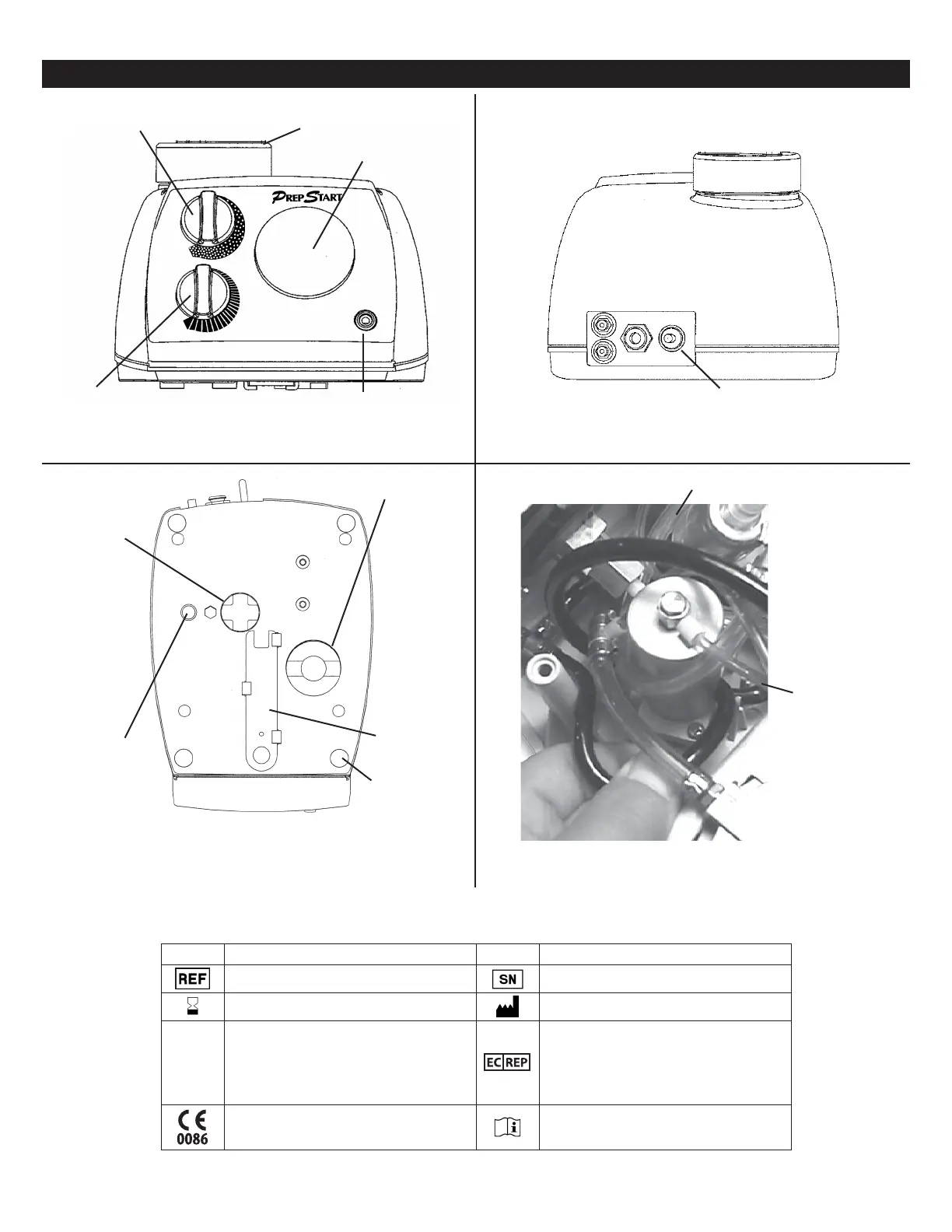

CZĘŚĆ 4 – SCHEMATY
POKRĘTŁO REGULUJĄCE
SZYBKOŚĆ WYPŁYWU PROSZKU
POKRĘTŁO REGULUJĄCE
CIŚNIENIE POWIETRZA
NAKRĘTKA ZBIORNIKA NA ŚCIERNIWO
MIERNIK CIŚNIENIA
PORT WYJŚCIA UCHWYTU
Rysunek 4.1
PrepStart – widok z przodu
AIR
IN
FOOT
SWITCH
POWDER
FILL
WŁĄCZANIE/WYŁĄCZANIE CIŚNIENIA
Rysunek 4.2
PrepStart – widok z tyłu
NAKRĘTKA DO
ODZYSKIWANIA
ŚCIERNIWA
ZAWÓR
POCHŁANIACZA
WILGOCI
NAKRĘTKA OSUSZACZA
KLUCZ
SERWISOWY
ŚRUBY (4)
Rysunek 4.3
PrepStart – widok z dołu
PINCH VALVE
POCIĄGNĄĆ TUBĘ Z
TEJ STRONY ZAWORU
MEMBRANOWEGO
7 MM
Rysunek 4.4
Wnętrze PrepStart
DEFINICJE SYMBOLI
Poniższe symbole mogą pojawić się na opakowaniu i etykietach.
Symbol Denicja Symbol Denicja
Numer referencyjny Numer seryjny
Data ważności Producent
RxOnly
Przestroga: Na mocy prawa federalnego USA
opisywane wyroby mogą być sprzedawane
wyłącznie przez lub na zamówienie lekarza
stomatologii
Autoryzowany przedstawiciel na terenie Unii
Europejskiej
Europejski znak zgodności Patrz Instrukcja użytkowania
