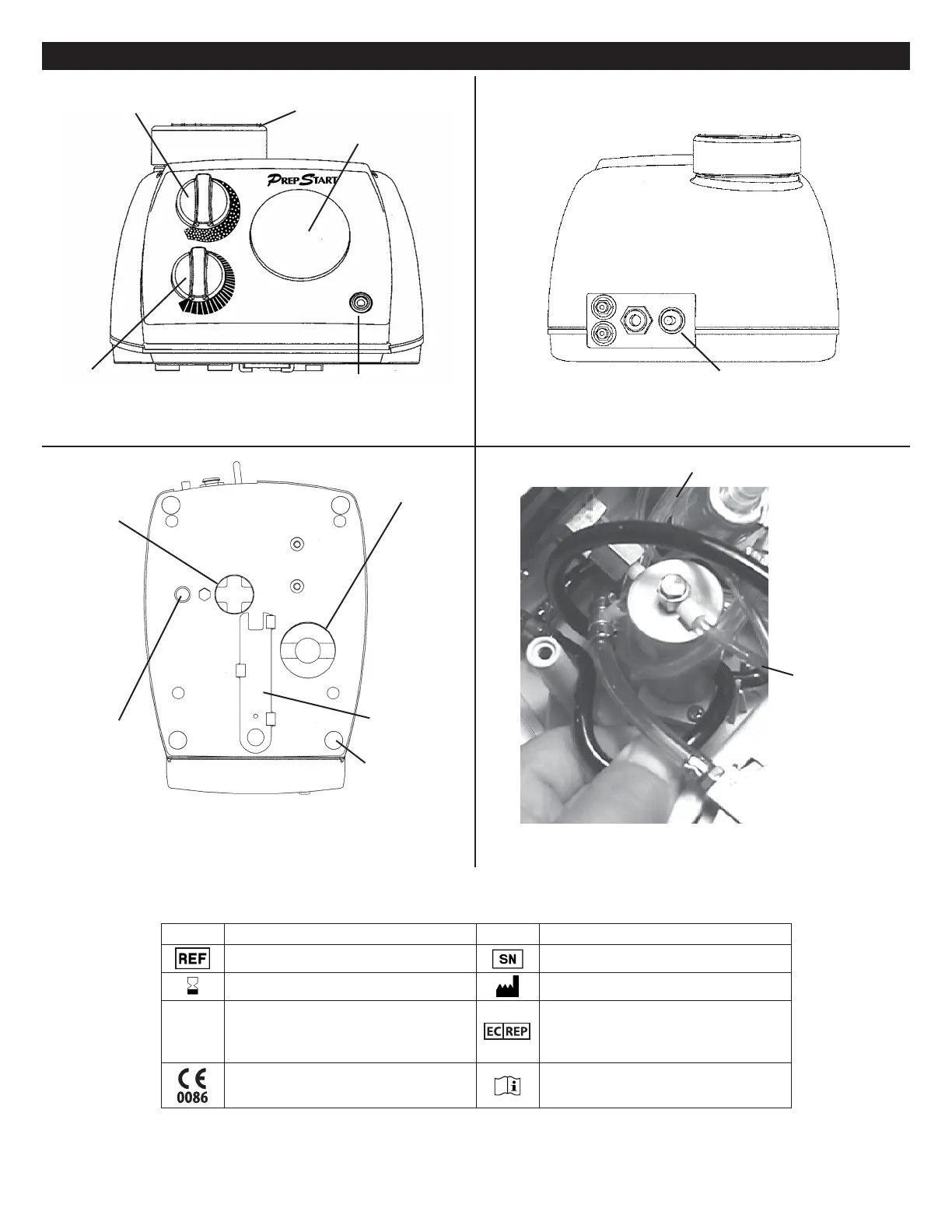

KAPITEL 4 – DIAGRAMME
PULVERRATEN-
EINSTELLKNOPF
LUFTDRUCK-
EINSTELLKNOPF
KAPPE DES SCHLEIFMITTEL-
BEHÄLTERS
MANOMETER
HANDSTÜCKANSCHLUSS
Abbildung 4.1
Vorderansicht des PrepStart
AIR
IN
FOOT
SWITCH
POWDER
FILL
DRUCK EIN/AUS
Abbildung 4.2
Rückansicht des PrepStart
KAPPE DES
SCHLEIFMITTEL-
BEHÄLTERS
WASSER-
FALLENVENTIL
KAPPE DER
TROCKNUNGSKAMMER
WARTUNGS-
SCHRAUBENSCHLÜSSEL
SCHRAUBEN (4)
Abbildung 4.3
Unteransicht des PrepStart
QUETSCHVENTIL
SCHLAUCH VON
DIESER SEITE DES
QUETSCHVENTILS
7 MM
ZURÜCKZIEHEN
Abbildung 4.4
Innenansicht des PrepStart
DEFINITION DER SYMBOLE
Die folgenden Symbole können auf der Verpackung oder dem Etikett des Produkts erscheinen
Symbol Denition Symbol Denition
Bestellnummer Seriennummer
Verfallsdatum Hersteller
RxOnly
Vorsicht: Laut US-Bundesgesetz darf dieses
Produkt nur von Zahnärzten bzw. auf deren
Anordnung gekauft werden.
EU-Bevollmächtigter
Europäisches CE-Konformitätszeichen Gebrauchsanweisung lesen
