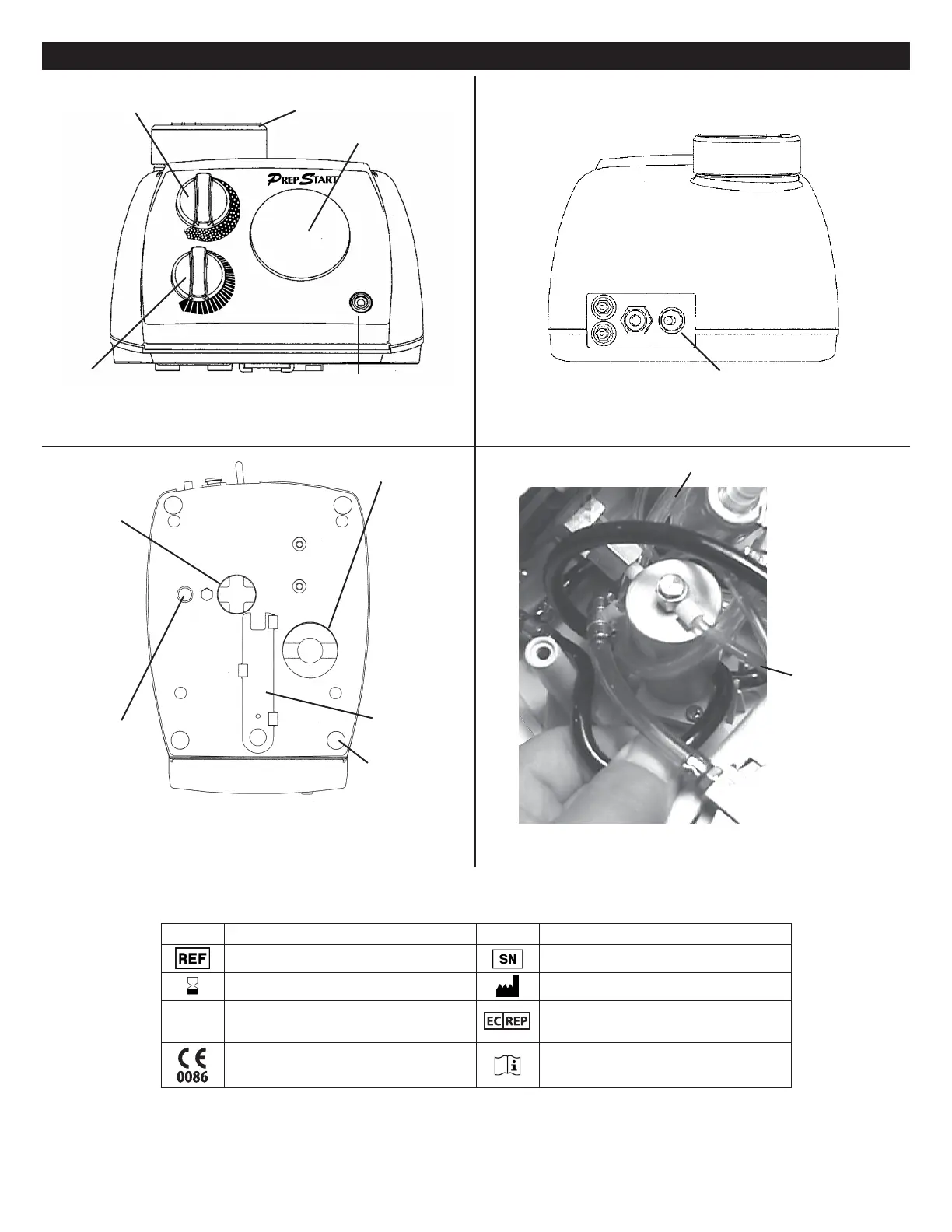

SECÇÃO 4 - DIAGRAMAS
TAXA DE PÓ
BOTÃO DE AJUSTE
PRESSÃO DO AR
BOTÃO DE AJUSTE
TAMPÃO DO RECIPIENTE DO ABRASIVO
MANÓMETRO
PORTA DE SAÍDA DA PEÇA DE MÃO
Figura 4.1
Vista frontal do PrepStart
AIR
IN
FOOT
SWITCH
POWDER
FILL
PRESSÃO LIGADA/DESLI
Figura 4.2
Vista traseira do PrepStart
TAMPÃO DE
RECUPERAÇÃO
DO ABRASIVO
VÁLVULA DO
SEPARADOR DE
ÁGUA
TAMPÃO DA CÂMARA EXSICANTE
CHAVE
DE SERVIÇO
PARAFUSOS (4)
Figura 4.3
Vista da parte inferior do PrepStart
VÁLVULA DE APERTO
PUXE O TUBO POR
ESTE LADO DA
VÁLVULA DE APERTO
ATÉ 7 MM.
Figura 4.4
Interior do PrepStart
DEFINIÇÕES DOS SÍMBOLOS
Os símbolos seguintes podem ser apresentados na embalagem ou rotulagem do produto.
Símbolo Denição Símbolo Denição
Número de referência Número de série
Utilizar até Fabricante
RxOnly
Advertência: A lei federal restringe a venda deste
dispositivo por dentistas ou por indicação destes.
Representante Autorizado na Comunidade
Europeia
Marca europeia de conformidade Consultar as instruções de utilização
