AVSNITT4 – DIAGRAM
PULVERHASTIGHET
JUSTERINGSRATT
LUFTTRYCK
JUSTERINGSRATT
LOCK PÅ SLIPMEDELSBEHÅLLARE
TRYCKMÄTARE
HANDSTYCKETS UTGÅNGSPORT

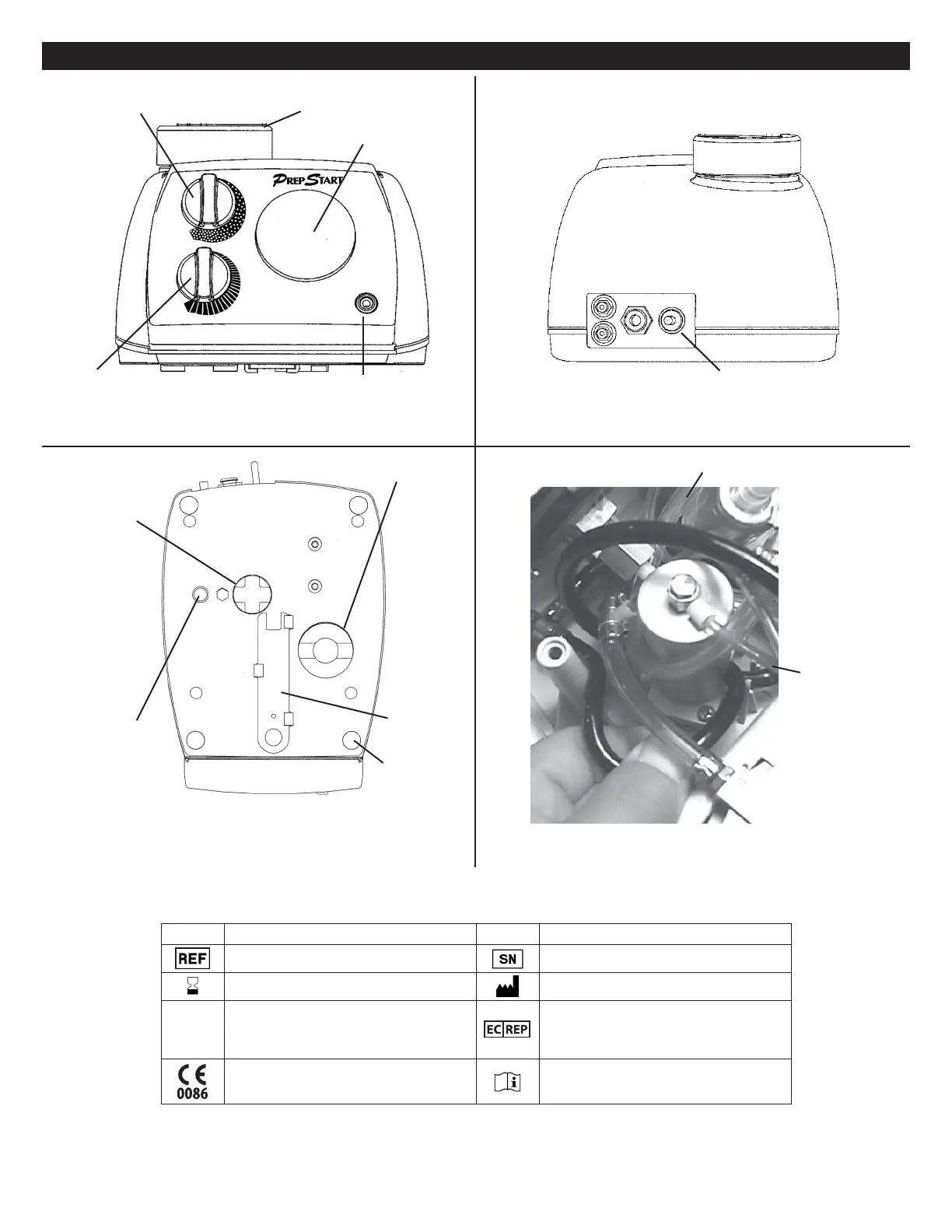

Figur 4.1
PrepStart sedd framifrån
AIR
IN
FOOT
SWITCH
POWDER
FILL
TRYCK PÅ/AV
Figur 4.2
PrepStart sedd bakifrån
LOCK TILL
AVFALLSKAMMAREN
FÖR SLIPMEDEL
VATTEN-
FÄLLANS VENTIL,
TORKMEDELSLOCK
SERVICE-
NYCKEL
SKRUVAR (4)
Figur 4.3
PrepStart sedd underifrån
KLÄMVENTIL
DRA RÖRET
FRÅN DENNA
SIDA AV
KLÄMVENTILEN
7 MM.
Figur 4.4
Insidan av PrepStart
DEFINITIONER AV SYMBOLER
Följande symboler kan nnas på produktförpackningar eller märkning.
Symbol Denition Symbol Denition
Referensnummer Serienummer
Använd senast Tillverkare
RxOnly
OBS! Enligt federal lag (I USA) får den här
produkten endast säljas av tandläkare eller på
tandläkares ordination.
Auktoriserad representant i Europeiska
gemenskapen
Europeisk märkning om överensstämmelse Läs bruksanvisningen
