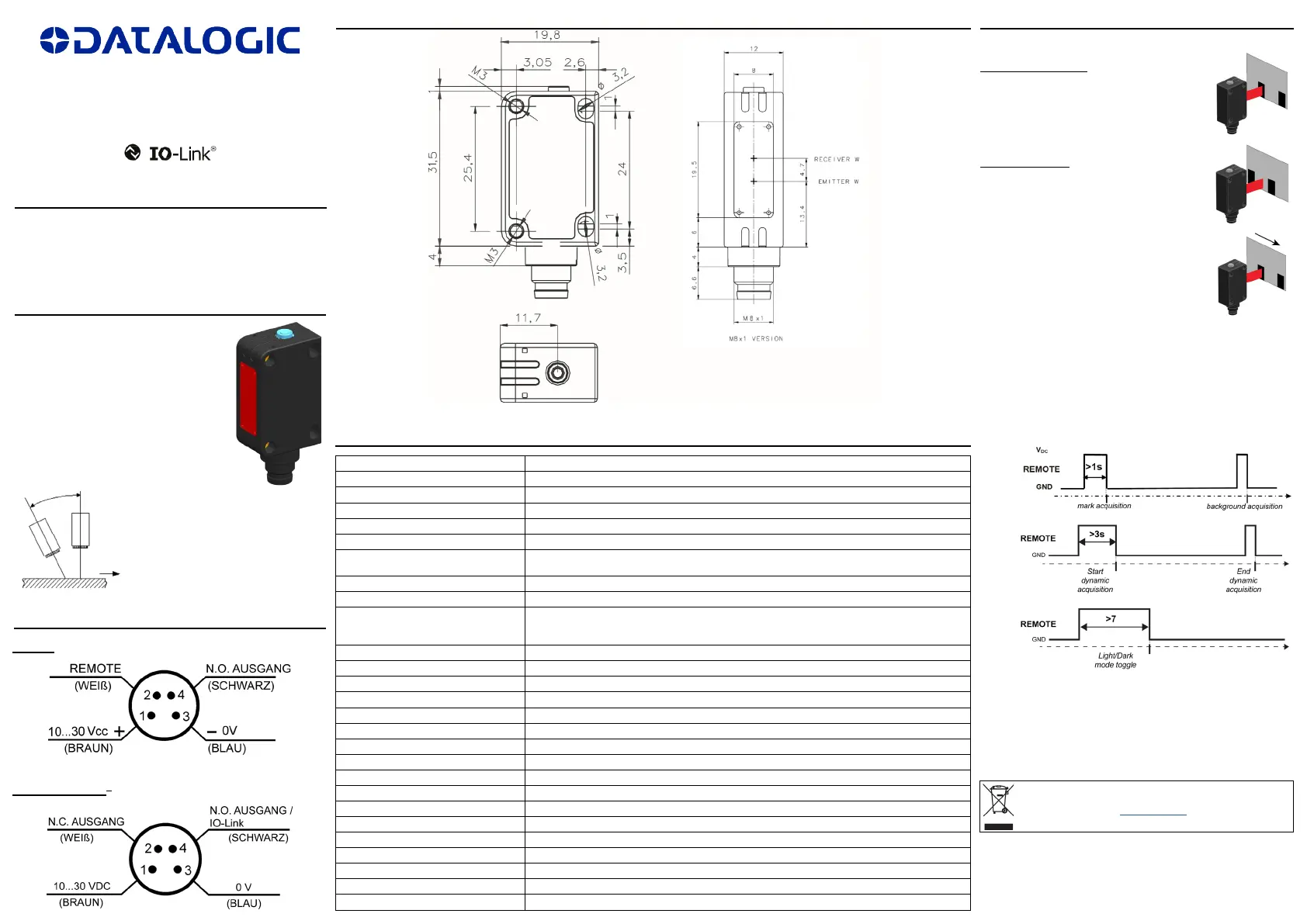

S100W
Bedienungsanleitung
ANZEIGEN
-
UND BEDIENELEMENTE
AUSGANGS-LED (GELB)
Die gelbe LED weist auf den Status des Ausganges hin.
Bezüglich seines Einsatzmodus siehe “Einstellungen”.
INSTALLATION
Die Installation des Sensors kann
dank der zwei Gewindebohrungen
(M3) an der Stirnseite des Gehäuses
anhand von zwei Schrauben (M3x12
oder länger oder Durchsteckschrauben
M2,5, max. Anziehmoment 0,4 Nm)
mit Unterlegscheiben und dank der
zwei hinteren Ösen anhand von zwei
Durchsteckschrauben (M3, max.
Anziehmoment 0,4 Nm) vorgenommen
werden.
ANSCHLÜSSE
ABMESSUNGEN
TECHNISCHE DATEN
Betriebsspannung 10 ... 30 VDC (Class 2 UL508) (Verpolgeschützt)
Ripple Spannung 10% max.
Aufnahme (auschließlich Ausgangsstrom) 35 mA max.
Ausgänge PNP oder Push-Pull (kurzschlussfest)
Ausgangsstrom 100 mA max. (für beide Ausgänge, Überlastschutz)
Sättigungsspannung ≤ 2 V
Eingänge
REMOTE (S100W-..-PK)/Pin 2 kann über IO-Link als REMOTE-Eingang konguriert werden (S100-..-OZ).
Der Eingang kann nicht ausgeschaltet bleiben.
Ansprechzeit 25 μs
Umschaltfrequenz 20 kHz
Emissionsart
blau (465 nm) / grün (520 nm) / rot (630 nm)
mit automatischer Auswahl
Risikofreie Gruppo (RG0) laut IEC 62471
Spotgröße 6.5 mm x 1.5 mm
Reichweite (typische Werte) 12.5 mm
Tiefenschärfe ± 2 mm
Wahl DUNKEL-LICHT-Schaltung automatisch
Anzeigen Ausgangs-LED (gelb)
Betriebstemperatur -25 ... 55 °C
Lagerungstemperatur -40 ... 70 °C
Dielektrische Durchschlagsfestigkeit 1500 VAC 1 min. zwischen den elektronischen Teilen und dem Gehäuse
Insulierungswiderstand >20 MΩ 500 Vdc zwischen den elektronischen Teilen und dem Gehäuse
Umgebungshelligkeit gemäß EN 60947-5-2
Vibration Amplitude 0,5 mm, Frequenz 10 … 55 Hz, pro Achse (EN60068-2-6)
Schockbeständigkeit 11 ms (30 G) 6 Shock pro Achse (EN60068-2-27)
Werksto Behälter Gehäse aus ABS; LED-Anzeigenabdeckung aus PMMA
Werksto Linsen Linsen aus PC; stirnseitiges Fenster aus PMMA
Mechanischer Schutz IP67
Verbindungen 4-poliger Verbinder M8
Gewicht 12 g. max
EINSTELLUNGEN
S100W - REMOTE-Eingang
Das REMOTE-Signal führt die Erfassungsfunktionen ohne den Einsatz des
IO-Links aus.
Den N.C. Ausgang als REMOTE Eingang über IO-Link einstellen.
Datalogic S.r.l.
Via S. Vitalino 13 - 40012 Calderara di Reno - Italien
Tel: +39 051 3147011 - Fax: +39 051 3147205 - www.datalogic.com
Nützliche Links unter www.datalogic.com: Kontakt, Terms and Conditions, Support.
Die Gewährleistungsfrist für dieses Produkt beträgt 36 Monate. Für weitere Informationen siehe allgemeine
Verkaufsbedingungen.
Informationen zur Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE)
erhalten Sie auf der Webseite www.datalogic.com.
© 2020 Datalogic S.p.A. und/oder die Tochtergesellschaften - ALLE RECHTE VORBEHALTEN. - Ohne die im
Urheberrecht festgelegten Rechte einzuschränken, darf kein Teil dieses Dokuments ohne die ausdrückliche
schriftliche Erlaubnis von Datalogic S.p.A. und/oder den Tochtergesellschaften vervielfältigt, in einem
Datenabfragesystem gespeichert oder eingeführt oder in irgendeiner Form, mittels irgendwelcher Methode oder für
irgendwelchen Zweck übermittelt werden. Datalogic und das Logo von Datalogic sind eingetragene Handelsmarken
von Datalogic S.p.A. in vielen Ländern, einschließlich den USA und der EU. Alle sonstigen, angegebenen
Marken und Produktbezeichnungen gehören den jeweiligen Eigentümern. Datalogic behält sich das Recht vor
Modikationen und Verbesserungen am Produkt jederzeit einzubringen.
821006951 Rev. B
Abmessungen in mm
Die Reichweite wird ab der Frontäche
der Sensorlinsen gemessen.
Die Erfassung der Markierung auf
reektierenden Material kann durch die
Befestigung des Sensors verbessert
werden, bei der Abtastrichtung um
5°…20° gegenüber der normalen
Richtung geneigt resultiert.
S100W
S100W IO-LINK
®
FEINERFASSUNG
Erfassung der Markierung
Die HELL-/DUNKEL-Schaltung wird automatisch vom
Sensor gewählt. Die Markierung in Übereinstimmung
mit dem Lichtsender positionieren und die IO-Link
Befehl senden. Der Sensor erfasst mit abwechselnden
Abgaben des roten, grünen und blauen Lichtsenders.
Die Markierung während dieser Phase nicht bewegen.
Hintergrunderfassung
Den Hintergrund in Übereinstimmung mit dem
Lichtsender positionieren, dann die IO-Link Befehl
senden. Der Sensor erfasst mit abwechselnden
Abgaben des roten, grünen und blauen Lichtsenders.
Die Markierung während dieser Phase nicht bewegen.
DYNAMISCHE ERFASSUNG
Die dynamische Erfassung verwenden, um
bewegende Markierungen zu erfassen. Der Sensor
erkennt den Kontrast zwischen der Markierungen
und dem bewegenden Hintergrund und stellt
automatisch den Schwellenwert ein. Der Modus
HELL-DUNKEL muss im Voraus eingestellt werden.
ERF.
Wenn die LED langsam blinkt, ist die Aufnahme wegen unzureichendem
Kontrast fehlgeschlagen. SET drücken und der Sensor kehrt zur vorherigen
Einstellung zurück. Den Vorgang von Anfang an wiederholden. Den
Erfassungsstatus an den Prozessdaten überprüfen.
Die Sensoren sind KEINE Sicherheitsvorrichtungen, daher dürfen sie
NICHT für das Sicherheitsmanagement der Maschinen, an denen sie
installiert sind, verwendet werden.
