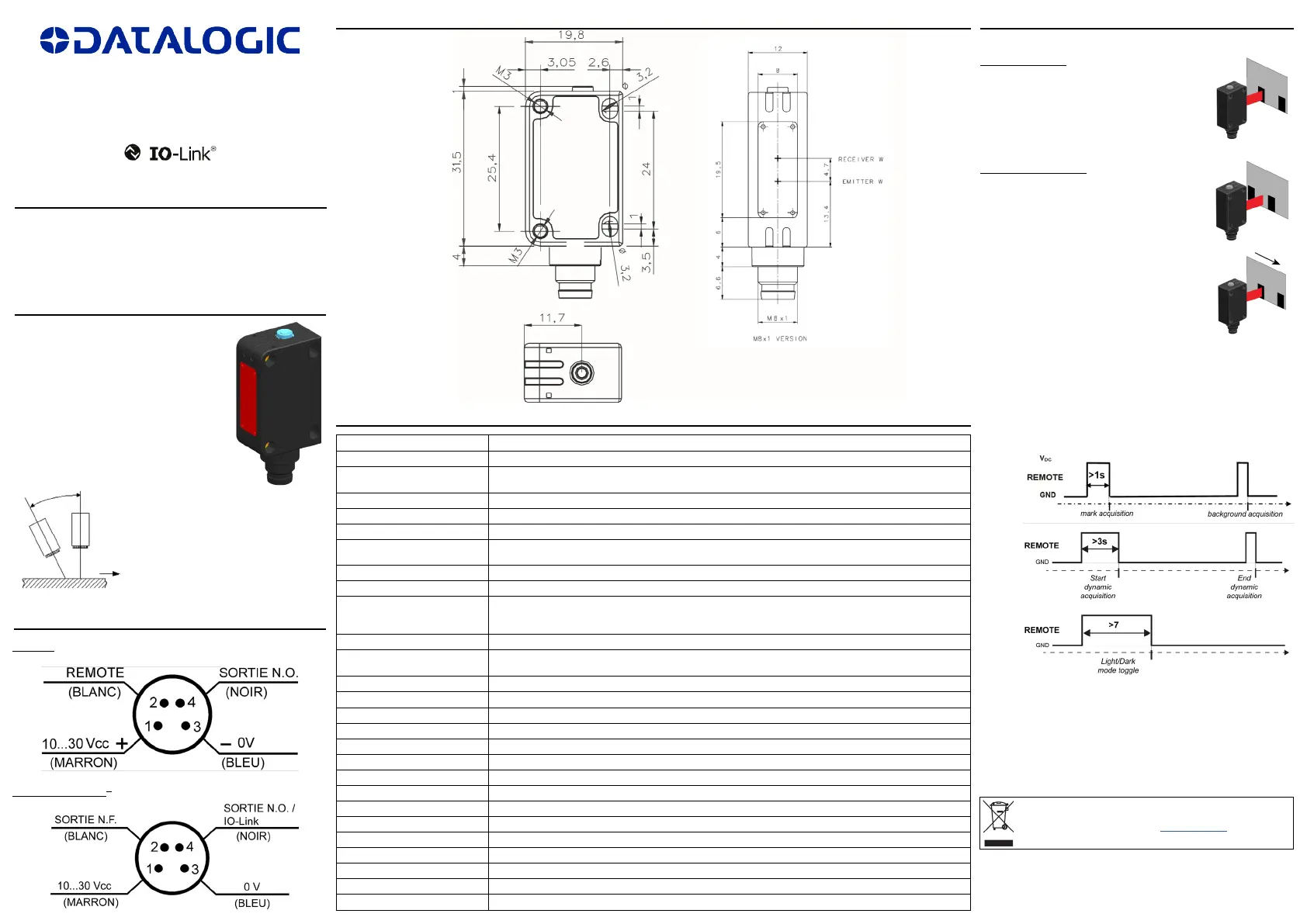

S100W
Manuel d’Instructions
CONTRÔLES
LED DE SORTIE (jaune)
La LED jaune indique l’état de la sortie.
Voir “Réglages” pour son utilisation.
INSTALLATION
L’installation du détecteur peut être
réalisée grâce à deux trous letés (M3)
sur l’avant du boîtier, au moyen de deux
vis (M3x12 ou plus longues ou bien M2.5
passantes, couple maxi de serrage 0,4
Nm) avec des rondelles et grâce à deux
fentes arrière au moyen de deux vis
passantes (M3, couple maxi de serrage
0,4 Nm).
CONNEXIONS
DIMENSIONS
DONNÉES TECHNIQUES
Tension d’alimentation 10 … 30 Vcc (Classe 2 UL508) (protégé contre inversions de polarités)
Tension de ripple 10 % max.
Consommation (courant de sortie
exclu)
35 mA max.
Sorties PNP ou Push-Pull (protection court-circuit).
Courant de sortie 100 mA max. (pour les deux sorties, protection surcharge)
Tension de saturation de la sortie ≤ 2 V
Entrées
REMOTE (S100W-..-PK)/broche 2 peut être conguré(e) comme entrée via IO-Link (S100-..-OZ).
L’entrée ne peut pas être laissée débranchée.
Temps de réponse 25 μs
Fréquence de commutation 20 kHz
Type d’émission
bleu (465 nm) / verte (520 nm) / rouge (630 nm)
avec sélection automatique
Groupe sans Risque (RG0) selon IEC 62471
Dimension minimal du spot 6.5 mm x 1.5 mm
Portée opérationnelle (valeurs
typiques)
12,5 mm
Profondeur de champ ± 2 mm
Sélection SOMBRE/CLAIR automatique
Indicateurs LED DE SORTIE (jaune)
Température de fonctionnement -25 … 55 °C
Température de stockage -40 … 70 °C
Rigidité diélectrique : 1500 Vca 1 min entre les pièces électroniques et le boîtier
Résistance d’isolement >20 MΩ 500 Vcc entre les pièces électroniques et le boîtier
Réjection à la lumière ambiente ainsi qu’il est prescrit sous EN 60947-5-2
Vibrations amplitude 0.5 mm, fréquence 10 … 55 Hz, par axe (EN60068-2-6)
Résistance aux chocs 11 ms (30 G) 6 chocs par axe (EN60068-2-27)
Matériau du boîtier boîtier en ABS, couvercle des indicateurs LED en PMMA
Matériau optique fenêtre en PMMA; lentille en PC
Protection mécanique IP67
Raccordements connecteur M8 à 4 pôles
Poids 12 g. max. version avec connecteur
RÉGLAGES
S100W - Entrée REMOTE
Avec le signal REMOTE il est possible d’exécuter les fonctions d’acquisition
à distance sans utiliser l’IO-Link.
Régler la sortie N.F. comme entrée REMOTE via IO-Link.
Datalogic S.r.l.
Via S. Vitalino 13 - 40012 Calderara di Reno - Italie
Tel: +39 051 3147011 - Fax: +39 051 3147205 - www.datalogic.com
Liens utiles sur www.datalogic.com: Contactez Nous, Terms and Conditions, Support.
La période de garantie pour ce produit est de 36 mois. Voir les Conditions Générales de
Vente sur www.datalogic.com pour plus de détails.
Pour toute information relative à l’élimination des déchets électroniques
(WEEE), veuillez consulter le site internet www.datalogic.com.
© 2020 Datalogic S.p.A. et/ou ses liales - TOUS DROITS RÉSERVÉS. - Aucune partie de cette documentation ne
peut être reproduite, stockée ou introduite dans un système de recherche, ni transmise sous quelque forme ou par
quelque moyen que ce soit, ni à quelque n que ce soit, sans l’autorisation écrite expresse de Datalogic S.p.A. et/
ou ses liales. Datalogic et le logo Datalogic sont des marques de commerce de Datalogic S.p.A. déposées dans
de nombreux pays, y compris les États Unis et l’Union Européenne. Toutes les autres marques de commerce et
marques sont la propriété de leurs détenteurs respectifs. Datalogic se réserve le droit d’apporter des modications
et des améliorations.
821006951 Rev. B
Dimensions en mm
La portée opérationnelle est mesurée à
partir de la surface avant de l’optique du
détecteur.
La détection de marques sur des
matières rééchissantes peut être
améliorée en xant le détecteur (S8W)
de sorte que la direction de la lecture
résulte inclinée de 5° à 20° par rapport à
la normale orientation.
S100W
S100W IO-LINK
®
ACQUISITION FINE
Détection de marque
Le mode opérationnel SOMBRE/CLAIR est
automatiquement sélectionné par le détecteur.
Positionner la marque en la faisant coïncider avec
le spot du détecteur et envoyer la commande
IO-Link. Le détecteur accomplit l’acquisition en
basculant de l’émission rouge à la verte et à la
bleu. Pendant cette phase la marque doit rester
immobile.
Détection de l’arrière plan
Positionner l’arrière plan en le faisant coïncider
avec le spot du détecteur et envoyer la commande
IO-Link. Le détecteur accomplit l’acquisition en
basculant de l’émission rouge à la verte et à la bleu.
Pendant cette phase l’arrière plan doit rester
immobile.
ACQUISITION DYNAMIQUE
Utiliser l’acquisition dynamique pour acquérir des
marques mobiles. Le détecteur capte le contraste
entre la marque et le fond en mouvement et
règle automatiquement la valeur seuil. Le mode
SOMBRE/CLAIR doit être réglé à l’avance.
ACQ.
Si la LED clignote lentement, l’acquisition est échouée à cause de contraste
insu󰀩sant. L’appui sur la touche SET provoque le retour du détecteur à la
conguration précédente. Répéter la procédure du début. Vérier l’état de
l’acquisition dans le process data.
Les capteurs NE sont PAS de dispositifs de sécurité, c’est pourquoi elles
NE doivent PAS être utilisées pour la gestion de la sécurité des machines
sur lesquelles elles sont installées.
