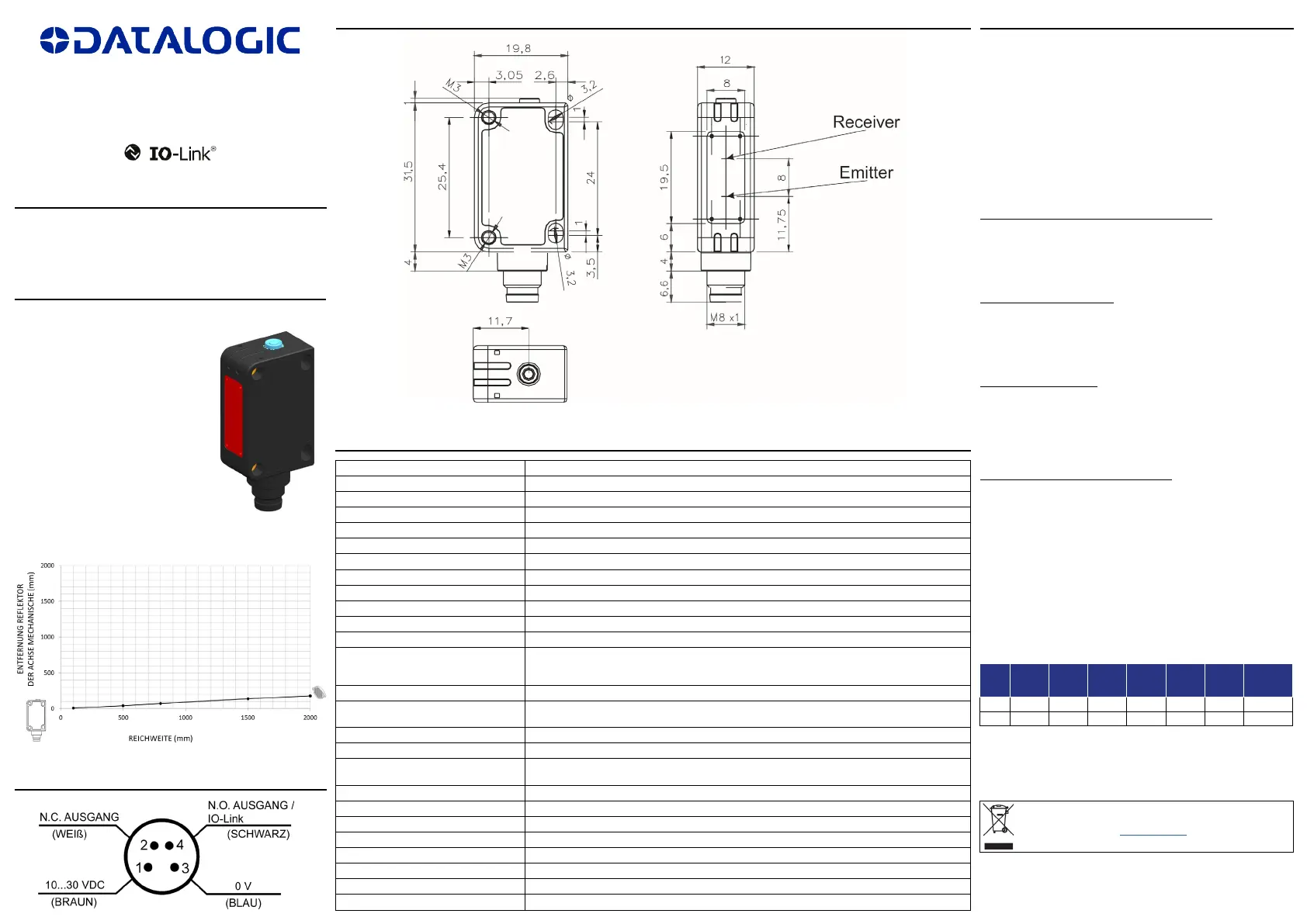

SERIE S100 IO-Link
Betriebsanleitung
KONTROLLEN
AUSGANGS-LED - GELB
Die gelbe LED zeigt den Status des Ausgangs an.
Bezüglich seines Einsatzmodus siehe “Einstellungen”.
INSTALLATION
Die Installation des Sensors kann
dank der zwei Gewindebohrungen
(M3) an der Stirnseite des Gehäuses
anhand von zwei Schrauben (M3x12
oder länger oder Durchsteckschrauben
M2,5, max. Anziehmoment 0,4 Nm)
mit Unterlegscheiben und dank der
zwei hinteren Ösen anhand von zwei
Durchsteckschrauben (M3, max.
Anziehmoment 0,4 Nm) vorgenommen
werden.
Zur leichteren Anbringung des Sensors
sind verstellbare Montagebügel erhältlich
(siehe Zubehör im Katalog).
Während der Installation von Versionen
für transparente (S100-T0) Siehe
Diagramm unten für die richtige
Ausrichtung zwischen Sensor und
Reektor.
ANSCHLÜSSE
ABMESSUNG
TECHNISCHE DATEN
Betriebsspannung 10 … 30 VDC (Klasse 2 UL508) (gegen Umpolung geschützt)
Ripple Spannung 10% max.
Aufnahme (ausschließlich Ausgangsstrom) 30 mA max.
Ausgänge PNP, NPN oder Push-Pull (kurzschlussfest)
Ausgangsstrom 100 mA max. (Tot. für beide Ausgänge), 100 mA max. (für einzigen Ausgang)
Sättigungsspannung 2 V max.
Eingänge
Pin 2 kann über IO-Link als Eingang konguriert werden. In diesem Fall kann es nicht ausgeschaltet bleiben.
Ansprechzeit M10/T10: 1 ms; B10: 500 µs
Umschaltfrequenz M10/T10: 500 Hz; B10: 1kHz
Anzeigen Ausgangs-LED (gelb)
Betriebstemperatur -25 °C ... +55 °C
Lagerungstemperatur -40 °C ... +70 °C
Reichweite (typische Werte)
B10: 0.01…4.5 m (auf Reektor R2 Ø 48mm)
M10: 30…200 mm (auf weißem Target 90%)
T10: 0.1…2 m (auf Reektor R2 Ø 48mm)
Abweichung der optischen Achse (max.) 5° mod. T10
Entfernung von Objekterkennung
M10: 10…200 mm (auf weißem Target 90%)
T10: 0.1…2 m (auf transparenter Objekte)
Di󰀨erenz Weiß/Grau (90% / 18%) M10: < 23% bei 200 mm
Hysterese auf weißem Hintergrund 90% M10: < 20 mm bei 200 mm
Emissionsart
LED Rot (632 nm) mod.B10, LED Infrarot (860 nm) mod.M10/T10
Risikofreie Gruppe (RG0) laut IEC 62471
Abweisung bei Raumlicht laut Vorschrift EN 60947-5-2
Schwingungen Amplitude 0,5 mm, Frequenz 10 … 55 Hz, pro Achse (EN60068-2-6)
Stoßfestigkeit 11 ms (30 G) 6 Shock pro Achse (EN60068-2-27)
Werksto󰀨 Behälter Gehäuse ABS / LED-Anzeigeabdeckung PMMA
Werksto󰀨 Linsen PC Linsen / stirnseitiges Fenster PMMA
Mechanischen Schutz IP67
Verbindungen 4-poliger Verbinder M8
Gewicht 10 g.
EINSTELLUNGEN
Der N.C. Ausgang kann über IO-Link als REMOTE Eingang (M10/T10) oder als L/D
Eingang konguriert werden. Den Eingang über IO-Link einstellen und den Anweisungen
folgen. Der Eingang kann nicht getrennt bleiben.
DUNKEL / LICHT Eingang (S100-B10)
Mit dem L/D-Eingang können Sie die Betriebsart des Sensors wie folgt einstellen:
- Pin 2 verbunden mit: 0V GOOD Modus, +Vcc LIGHT Modus.
Ausrichtung S100-B10
Den Sensor und den Reektor an gegenüberliegenden Seiten anordnen. Die Ein- und
Ausschaltpunkte der gelben LED (OUT) in senkrechter und waagrechter Richtung
festlegen und den Sensor zwischen diesenbeiden Punkten befestigen.
REMOTE-Eingang (External Teach-in) S100...M10/T10
Der REMOTE-Eingang ermöglicht es, den Betriebsabstand der M10-Modelle und die
Leseempndlichkeit der T10-Modelle durch zwei verschiedene Erfassungsverfahren
einzustellen:
S100-M10
Objekterfassung (zu verwenden bei Abwesenheit des Hintergrunds)
1. Das zu erfassende Objekt in gewünschter Entfernung platzieren innerhalb der maximalen
Reichweite.
2. Den Draht REMOTE 1 Sek. lang mit +VDC verbinden. Die LED OUT wechselt einmal
den Status.
Wenn sich das Objekt außerhalb des Betriebsbereichs bendet, verfehlt der Sensor die
Erfassung und die LED OUT blinkt. Zur Rückkehr zum Normalbetrieb REMOTE mindestens
100 ms lang mit + VDC verbinden.
Erfassung für Hintergrundausblendung
1. Den Sensor vor dem Hintergrund platzieren innerhalb der maximalen Reichweite.
2. Den Draht REMOTE 3 Sek. mit +VDC verbinden. Die LED OUT wechselt zweimal den
Status.
Wenn sich das Objekt außerhalb des Betriebsbereichs bendet, verfehlt der Sensor die
Erfassung und die LED OUT blinkt. Zur Rückkehr zum Normalbetrieb REMOTE mindestens
100 ms lang mit + VDC verbinden.
S100-T10
Standarderfassung des Reektors
1. Den Reektor im gewünschten Abstand vor dem Sensor positionieren (innerhalb der
Reichweite).
2. Den REMOTE-Draht 1 Sek. lang an +Vcc anschließen. Die LED OUT wechselt einmal
den Status.
Bendet sich der Reektor außer der Reichweite, kann der Sensor die Erfassung
nicht erfolgreich ausführen und die OUT-LED blinkt. Um wieder die vorherigen
Erfassungsbedingungen zu erhalten, den REMOTE-Draht mindestens 100 ms an +Vcc
anschließen.
Erfassung des Reektors bei maximaler Empndlichkeit
Mit diesem Verfahren ist es möglich, eine präzisere Ausrichtung zwischen Sensor und
Reektor zu erzielen, insbesondere bei höheren Leseabständen:
1. Den REMOTE-Draht 3 Sek. lang an +Vcc anschließen. Die LED OUT wechselt zweimal
den Status: der Sensor hat die maximale Empndlichkeit erreicht.
2. Den Reektor im gewünschten Abstand vor dem Sensor positionieren (innerhalb des
Reichweite). In vertikaler und horizontaler Richtung die Punkte ermitteln, an denen es
zum Aueuchten und Erlöschen der OUT-LED kommt, dann den Sensor in der Mitte der
beiden Punkte befestigen.
3. Den REMOTE-Draht 1 Sek. lang an +Vcc anschließen. Die LED OUT wechselt einmal
den Status.
Einstellung DUNKEL/LICHT (S100…M10/T10)
Zur Änderung der Betriebsart Dunkel/Licht den Draht REMOTE 7 Sek. lang mit +VDC
verbinden, bis die LED OUT dreimal den Status wechselt.
Der Sensor blinkt und schaltet die Betriebsart (LICHT → DUNKEL, DUNKEL → LICHT) um
und speichert sie.
R1
Ø 23
mm
R2
Ø 48
mm
R3
18x54
mm
R4
47x47
mm
R5
Ø 75
mm
R6
36x55
mm
RT3970
60x40
mm
B10 0.02...2 0.01...4.5 0.01...3 0.01...4.5 0.01...5.5 0.01...4 0.05...1.8
T10 0.1...1 0.1...2 0.1...1 0.1...2 0.1...2.5 0.1...2 0.1...0.8
TAB.1: Reichweiten für die Modelle B10 und T10 (m)
ERHÄLTLICHE REFLEKTOREN
Die Sensoren sind keine Sicherheitseinrichtungen und dürfen daher NICHT für das
Sicherheitsmanagement der Maschinen, an denen sie installiert werden, verwendet werden.
Datalogic S.r.l.
Via S. Vitalino 13 - 40012 Calderara di Reno - Italien
Tel: +39 051 3147011 - Fax: +39 051 3147205 - www.datalogic.com
Nützliche Links unter www.datalogic.com: Kontakt, Terms and Conditions, Support.
Die Gewährleistungsfrist für dieses Produkt beträgt 36 Monate. Für weitere Informationen siehe allgemeine Verkaufsbedingungen.
Informationen zur Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE)
erhalten Sie auf der Webseite www.datalogic.com.
