SÉRIE S100 IO-Link
Manuel d’Instruction
CONTRÔLES
LED DE SORTIE - JAUNE
La LED jaune indique l’état de la sortie.
Voir “Réglages” pour la procédure d’utilisation.
INSTALLATION
L’installation du détecteur peut être
réalisée grâce à deux trous letés (M3)
sur l’avant du boîtier, au moyen de deux
vis (M3x12 ou plus longues ou bien M2.5
passantes, couple maxi de serrage 0,4
Nm) avec des rondelles et grâce à deux
fentes arrière au moyen de deux vis
passantes (M3, couple maxi de serrage
0,4 Nm).
Des équerres réglables sont disponibles
pour faciliter le positionnement du
détecteur (voir les accessoires dans le
catalogue).
Pendant l’installation de versions pour
transparent (S100-T0) Se reporter
au schéma ci-dessous pour un bon
alignement entre le capteur et le
réecteur.
CONNEXIONS

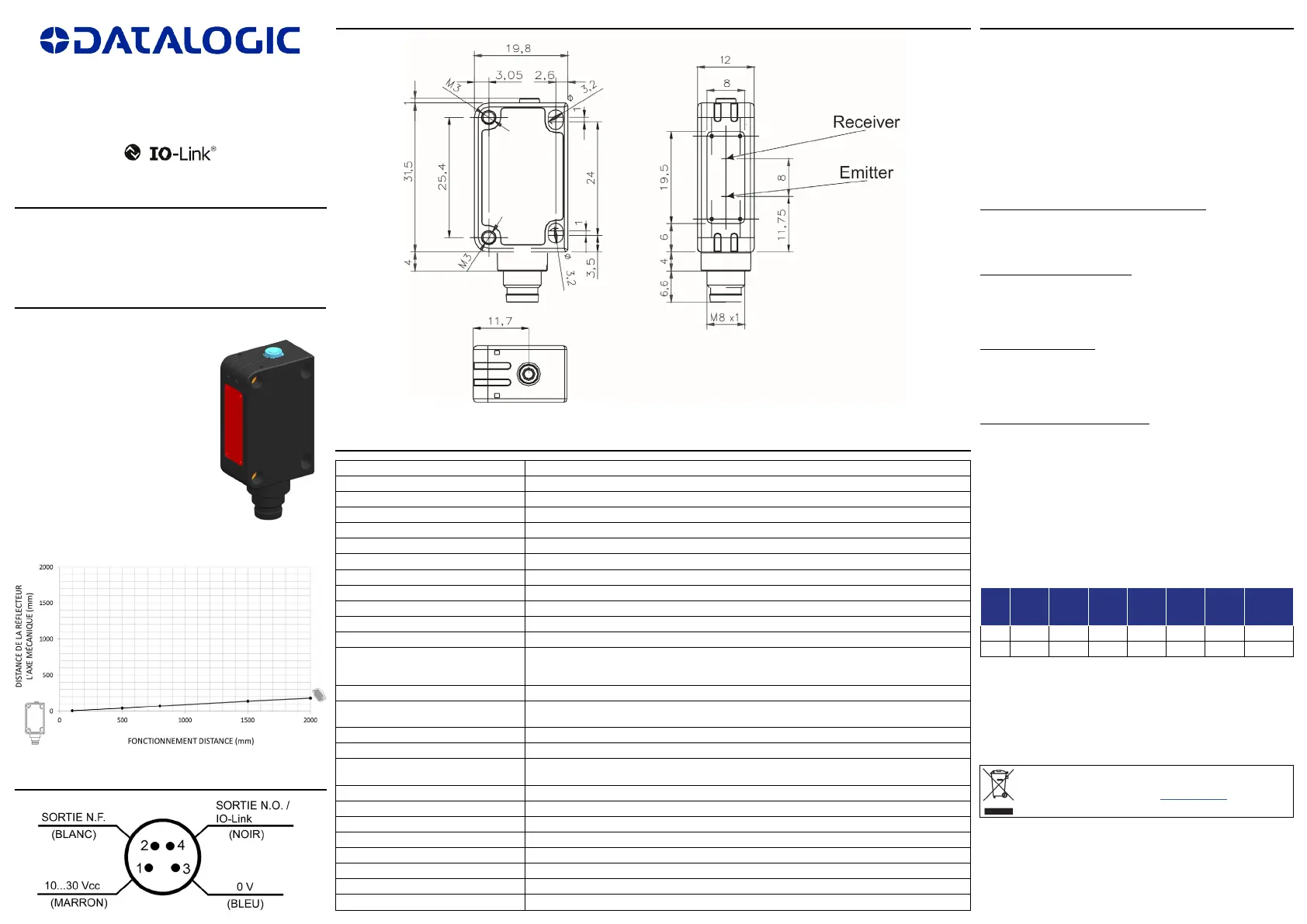

DIMENSIONS
DONNÉES TECHNIQUES
Tension d’alimentation 10 … 30 Vcc (Classe 2 UL508) (protégée contre l’inversion de polarité)
Tension de ripple 10% max.
Consommation (courant de sortie exclu) 30 mA max.
Sorties PNP, NPN ou Push-Pull (protection contre les courts-circuits)
Courant de sortie 100 mA max. (total pour les deux sorties), 100 mA max. (pour une sortie unique)
Tension de saturation de la sortie 2 V max.
Entrées
La broche 2 peut être congurée comme entrée via IO-Link. En ce cas, il ne peut pas être laissé débranché.
Temps de réponse M10/T10: 1 ms; B10: 500 µs
Fréquence de commutation M10/T10: 500 Hz; B10: 1kHz
Indicateurs LED de sortie (jaune)
Température de fonctionnement -25 °C ... +55 °C
Température de stockage -40 °C ... +70 °C
Portée opérationnelle (valeurs typiques)
B10: 0.01…4.5 m (sur réecteur R2 Ø 48mm)
M10: 30…200 mm (sur cible blanche 90%)
T10: 0.1…2 m (sur réecteur R2 Ø 48mm)
Déviation de l’axe optique (max.) 5° mod. T10
Distance de détection d’objet
M10: 10…200 mm (sur cible blanche 90%)
T10: 0.1…2 m (sur d’objet transparent)
Di󰀨érence Blanc/Gris (90% / 18%) M10: < 23% a 200 mm
Hystérésis sur Blanc 90% M10: < 20 mm a 200 mm
Type d’émission
LED Rouge (632 nm) mod.B10, LED Infrarouge (860 nm) mod.M10/T10
Groupe sans risque (RG0) pour IEC 62471
Réjection à la lumière ambiante selon EN 60947-5-2
Vibrations amplitude 0.5 mm, fréquence 10 … 55 Hz, pour chaque axe (EN60068-2-6)
Résistance aux chocs 11 ms (30 G) 6 chocs pour chaque axe (EN60068-2-27)
Matériau du boîtier boîtier ABS / couvercle des indicateurs LED PMMA
Matériaux lentilles PC lentilles / fenêtre frontale PMMA
Protection mécanique IP67
Raccordements connecteur M8 4 pôles
Poids 10 g.
RÉGLAGES
La sortie N.F. peut être congurée via IO-Link comme entrée REMOTE (M10/T10) ou
comme entrée L/D. Régler l’entrée via IO-Link et suivre les instructions. L’entrée ne peut
pas être laissée déconnectée.
Entrée SOMBRE/CLAIR (S100-B10)
L’entrée L/D permet de congurer le mode opérationnel du détecteur comme suit :
- broche 2 branchée à : 0V mode SOMBRE, +Vcc mode CLAIR.
Allignement S100-B10
Positionner le détecteur et le réecteur sur des côtés opposés.
Déterminer les points d’allumage et d’extinction de la LED jaune (SORTIE) en direction
verticale et horizontale et xer le détecteur au centre par rapport à ces points.
Entrée REMOTE (Teach-in externe) S100…M10/T10
L’entrée REMOTE permet de régler la portée operationnelle des modèles M10 et la
sensibilité de lecture des modèles T10 par deux procédures d’acquisition di󰀨érentes :
S100-M10
Acquisition de l’objet (à utiliser en cas d’absence de l’arrière-plan)
1. Placer l’objet à détecter à la distance maximale souhaitée.
2. Relier le l REMOTE à +Vcc pendant 1 s. La LED DE SORTIE change état 1 fois.
Si l’objet est hors de portée le détecteur ne peut pas eectuer l’acquisition et la LED DE
SORTIE clignote. Pour revenir au mode de fonctionnement normal relier REMOTE à + Vcc
pendant au moins 100ms.
Acquisition pour la suppresion d’arrière-plan
1. Placer le détecteur en face de l’arrière-plan dans la portée opérationnelle maximale.
2. Relier le l REMOTE à +Vcc pendant 3 s. La LED DE SORTIE change son état 2 fois. Si
l’arrière-plan est hors de portée le détecteur ne peut pas e󰀨ectuer l’acquisition et la LED
DE SORTIE clignote. Pour revenir au mode de fonctionnement normal relier REMOTE à
+ Vcc pendant au moins 100ms.
S100-T10
Acquisition standard du réecteur
1. Placer le réecteur en face du détecteur à la distance souhaitée (dans la portée
opérationnelle)
2. Relier le l REMOTE à + Vcc pendant 1 s. La LED DE SORTIE change état 1 fois.
Si le réecteur est hors de portée le détecteur ne peut pas e󰀨ectuer l’acquisition et la LED
DE SORTIE clignote. Pour revenir à la condition précédant l’acquisition, relier REMOTE à +
Vcc pendant au moins 100 ms.
Acquisition du réecteur à la sensibilité maximale
Cette procédure permet d’obtenir un alignement plus précis entre le détecteur et le
réecteur, en particulier pour les distances de lecture plus élevées :
1. Relier le l REMOTE à + Vcc pendant 3 s. La LED DE SORTIE change son état 2 fois: le
détecteur est au maximum de sensibilité.
2. Placer le réecteur en face du détecteur (dans la portée opérationnelle), déterminer
les points d’allumage et d’extinction de la LED DE SORTIE en direction verticale et
horizontale et xer le détecteur au centre par rapport à ces points.
3. Relier le l REMOTE à + Vcc pendant 1 sec. La LED DE SORTIE change état 1 fois.
Sélection SOMBRE/CLAIR (S100…M10/T10)
Pour changer le mode de fonctionnement SOMBRE/CLAIR, relier le l REMOTE à +Vdc
pendant 7s jusqu’à ce que la LED DE SORTIE change trois fois son état.
Le capteur clignote et commute le mode de fonctionnement (CLAIR → SOMBRE, SOMBRE
→ CLAIR) en l’enregistrant en mémoire.
R1
Ø 23
mm
R2
Ø 48
mm
R3
18x54
mm
R4
47x47
mm
R5
Ø 75
mm
R6
36x55
mm
RT3970
60x40
mm
B10 0.02...2
0.01...4.5
0.01...3
0.01...4.5 0.01...5.5
0.01...4 0.05...1.8
T10 0.1...1 0.1...2 0.1...1 0.1...2 0.1...2.5 0.1...2 0.1...0.8
TAB.1: Portées opérationnelles pour les modèles B10 et T10 (m)
RÉFLECTEURS DISPONIBLES
Les capteurs NE sont PAS de dispositifs de sécurité, c’est pourquoi elles NE doivent PAS
être utilisées pour la gestion de la sécurité des machines sur lesquelles elles sont installées.
Datalogic S.r.l.
Via S. Vitalino 13 - 40012 Calderara di Reno - Italie
Tel: +39 051 3147011 - Fax: +39 051 3147205 - www.datalogic.com
Liens utiles sur www.datalogic.com: Contactez Nous, Terms and Conditions, Support.
La période de garantie pour ce produit est de 36 mois. Voir les Conditions Générales de
Vente sur www.datalogic.com pour plus de détails.
Pour toute information relative à l’élimination des déchets électroniques
(WEEE), veuillez consulter le site internet www.datalogic.com.
© 2020 Datalogic S.p.A. et/ou ses liales - TOUS DROITS RÉSERVÉS. - Aucune partie
de cette documentation ne peut être reproduite, stockée ou introduite dans un système de
recherche, ni transmise sous quelque forme ou par quelque moyen que ce soit, ni à quelque
n que ce soit, sans l’autorisation écrite expresse de Datalogic S.p.A. et/ou ses liales.
Datalogic et le logo Datalogic sont des marques de commerce de Datalogic S.p.A. déposées
dans de nombreux pays, y compris les États Unis et l’Union Européenne. Toutes les autres
marques de commerce et marques sont la propriété de leurs détenteurs respectifs. Datalogic
se réserve le droit d’apporter des modications et des améliorations.
821006941 Rev. B
Dimensions en mm
