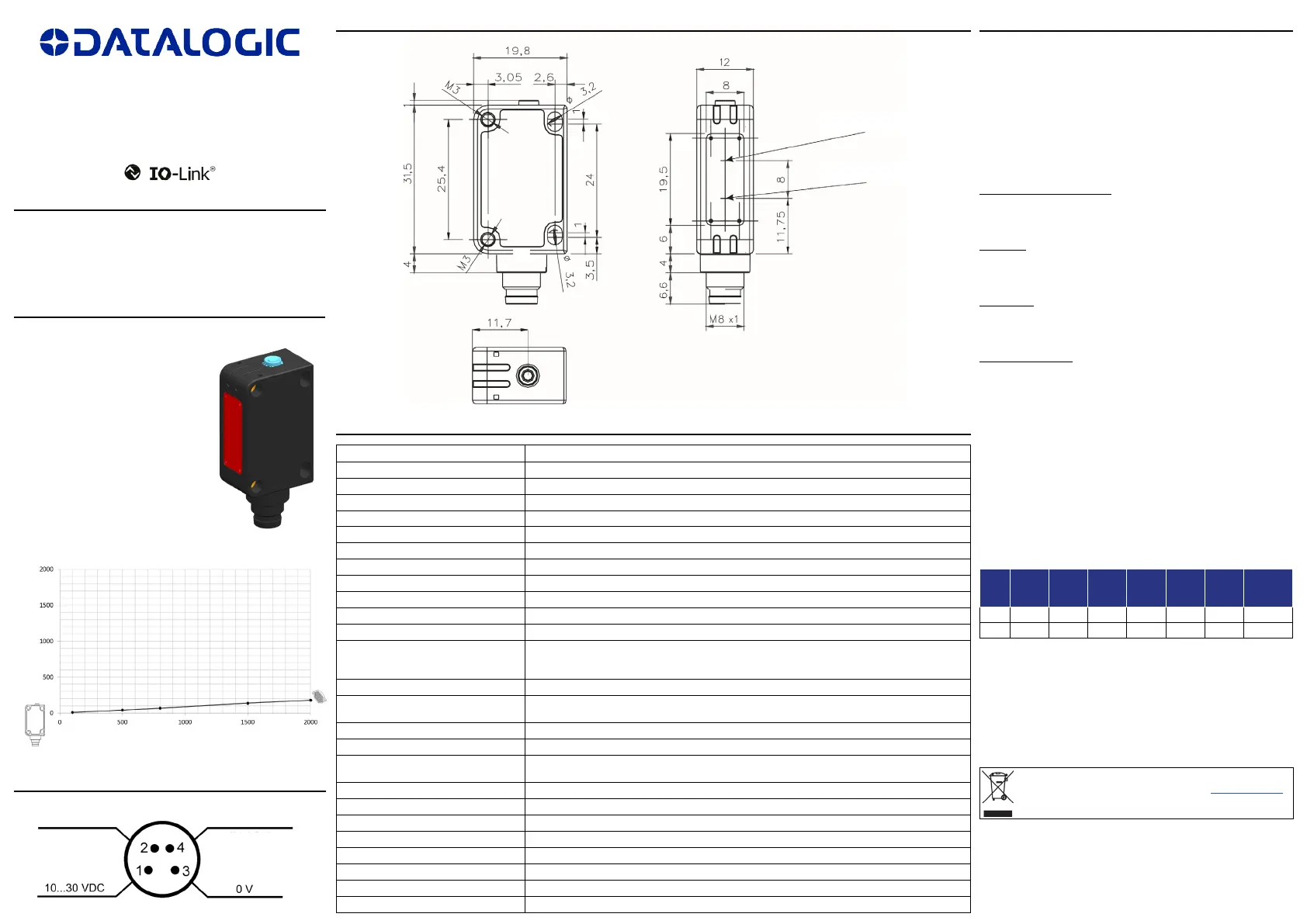

S100 系列 IO-Link
工业传感器
说明手册
控件
输出 LED – 黄色
黄色 LED 指示输出状态。
请参阅 “Settings” 获取采集或设置阶段中的步骤指示。
安装
可以使用两个带有垫圈的螺钉（M3x12
或更长，或 M2.5 贯穿螺钉，最大紧固
扭矩为 0.4 Nm）通过两个外壳的螺纹孔
(M3) 来定位传感器，或者使用两个 M3
贯穿螺钉通过两个后孔来定位传感器，最
大紧固扭矩为 0.4Nm。
提供各种可定向固定支架以简化传感器定
位（请参阅目录中列出的附件）。
在透明型号 (S100-T10) 的安装过程中，
请参阅下方图表，了解如何正确对准传感
器和反射器。
连接
尺寸
技术数据
电源 10 ...30 VDC（等级 2 UL508）（反极性保护）
纹波 10% 最大。
电流消耗（不含输出电流） 最大 30 mA。
输出 PNP、NPN 或推挽式（短路保护）
输出电流 最大 100 mA（总输出）、最大 100 mA（单输出）
输出饱和电压 最大 2 V。
输入 可以将引脚 2 配置为通过 IO-Link 的输入。如果是这样，则无法断开连接
响应时间 M10/T10：1 ms；B10：500 µs
开关频率 M10/T10：500 Hz；B10：1kHz
指示器 输出 LED（黄色）
工作温度 -25 °C ... +55 °C
储存温度 -40 °C ...+70 °C
工作距离（典型值）
B10：0.01 ...4.5 m（R2 反射镜，Ø 48mm）
M10：30…200 mm（白色 90%）
T10：0.1…2 m （R2 反射镜 Ø 48mm）
光轴偏移（最大） 5° mod. T10
距离对象检测
M10：10…200 mm（白色 90%）
T10：0.1…2 m（透明对象）
白色 90％/灰色 18％ 相差 M10：< 23%，200 mm 处
白色 90％ 上迟滞 M10：< 20 mm，200 mm 处
发射类型
红色 LED (632 nm) mod.B10，红外 LED (860 nm) mod.T10/B10
免除风险组 (RG0)，符合 IEC 62471
环境光抑制 符合 EN 60947-5-2
振动 每个轴 0.5 mm 振幅，10 … 55 Hz 频率 (EN60068-2-6)
抗冲击性 每个轴 11 ms (30 G) 6 次冲击 (EN60068-2-27)
外壳 ABS 机身/PMMA 指示器盖
镜头 PC 镜头/PMMA 窗口
机械保护 IP67
连接 M8 4-针连接器
重量 10 g.
设置
常闭输出可通过 IO-Link 配置为 REMOTE 输入 (M10/T10) 或 L/D 输入。通过 IO-Link 设置
输入并遵照说明。输入无法断开连接。
亮/暗输入 (S100-B10)
L/D 输入允许操作人员选择如下的暗/亮工作模式：
- 引脚 2 连接至：0V = 暗模式，+Vcc = 亮模式。
对准 S100-B10
将传感器和反射镜相对放置。在垂直和水平位置找到打开和关闭黄色 LED（输出）的点，将
传感器固定在这些点的中间。
REMOTE 输入（外部示教）S100… M10/T10
REMOTE 输入使用两种不同的采集步骤设置 M10 的背景抑制工作距离和 T10 的读取灵敏
度：
S100-M10
对象采集（在没有背景的情况下使用）
1. 将目标放在传感器对面的最大距离处；
2. 将 REMOTE 接线连接至 + VDC 1 秒钟。OUT LED 改变状态一次。
如果对象超出范围，传感器采集失败且 OUT LED 闪烁。要返回正常运行，连接 REMOTE +
VDC 100ms。
背景抑制采集
1. 将传感器放在最大工作距离之内的背景前面。
2. 将 REMOTE 接线连接至 +VDC 3 秒。OUT LED 改变状态两次。如果对象超出范围，传感
器采集失败且 OUT LED 闪烁。要返回正常运行，连接 REMOTE + VDC 100ms。
S100-T10
反射镜标准采集
1. 将反射镜放在传感器前面一定距离（在工作范围内）。
2. 将 REMOTE 接线连接至 + VDC 1 秒钟。OUT LED 改变状态一次。
如果反射镜超出运行范围，则传感器采集失败且 OUT LED 闪烁。要返回到采集前的状态，
将 REMOTE 接线连接至 +VDC 至少 100 ms。
最高灵敏度下的反射镜采集
通过此过程，可以在传感器和反射镜之间获得更精确的对准，特别是对于较长的读取距离：
1. 将 REMOTE 接线连接至 + VDC 3 秒钟。OUT LED 改变状态两次：传感器处于最高灵敏
度。
2. 将反射镜放在传感器前方（工作范围内），垂直和水平确定 OUT LED 的打开和关闭点，
并将反射镜固定在这些点之间的中央。
3. 将 REMOTE 接线连接至 + VDC 1 秒钟。OUT LED 改变状态一次。
亮/暗选择 (S100…M10/T10)
要更改工作暗/亮模式，将 REMOTE 接线连接至 +VDC 7 秒钟，直至 LED OUT 改变状态
三次。
传感器闪烁并切换工作模式（亮→暗，暗→亮）并保存到存储中。
R1
Ø 23
mm
R2
Ø 48
mm
R3
18x54
mm
R4
47x47
mm
R5
Ø 75
mm
R6
36x55
mm
RT3970
60x40
mm
B10 0.02...2
0.01...4.5
0.01...3
0.01...4.5 0.01...5.5
0.01...4 0.05...1.8
T10 0.1...1 0.1...2 0.1...1 0.1...2 0.1...2.5 0.1...2 0.1...0.8
TAB.1：B10 和 T10 型号的工作距离 (m)
可用反射镜
传感器不是安全设备，不得用于安装机器的安全控制。
Datalogic S.r.l.
Via S. Vitalino 13 - 40012 Calderara di Reno - Italy
电话：+39 051 3147011 - 传真：+39 051 3147205 - www.datalogic.com
www.datalogic.com 上的网站帮助链接：联系我们、条款和条件、支持。
本产品的保修期为 36 个月。有关详细信息，请参阅“一般销售条款和条件”。
有关处置报废电子电气设备 (WEEE) 的信息，请参阅网站 www.datalogic.com。
© 2020 Datalogic S.p.A. 和/或其附属机构 - 保留所有权利。- 在不限制版权所有权，或未
经 Datalogic S.p.A. 和/或其附属机构的书面许可的情况下，不得对此文档的任何一部分进行
复制、存储或将其引入检索系统，不得以任何形式、通过任何方法对此文档进行传播，不得
将此文档用于任何目的。Datalogic 和 Datalogic 标志是 Datalogic S.p.A. 在美国和欧盟等
诸多国家或地区的注册商标。所有其他商标和品牌均是其相关所有者的财产。Datalogic 有
权对本文档进行修正和改进，而无需事先通知。
821006941 修订 B
尺寸 (mm)
工作距离 (mm)
常闭输出
反射镜至机械轴的距离
(mm)
（白色）
（棕色）
常开输出/IO-LINK
（黑色）
（蓝色）
接收器
发射器
