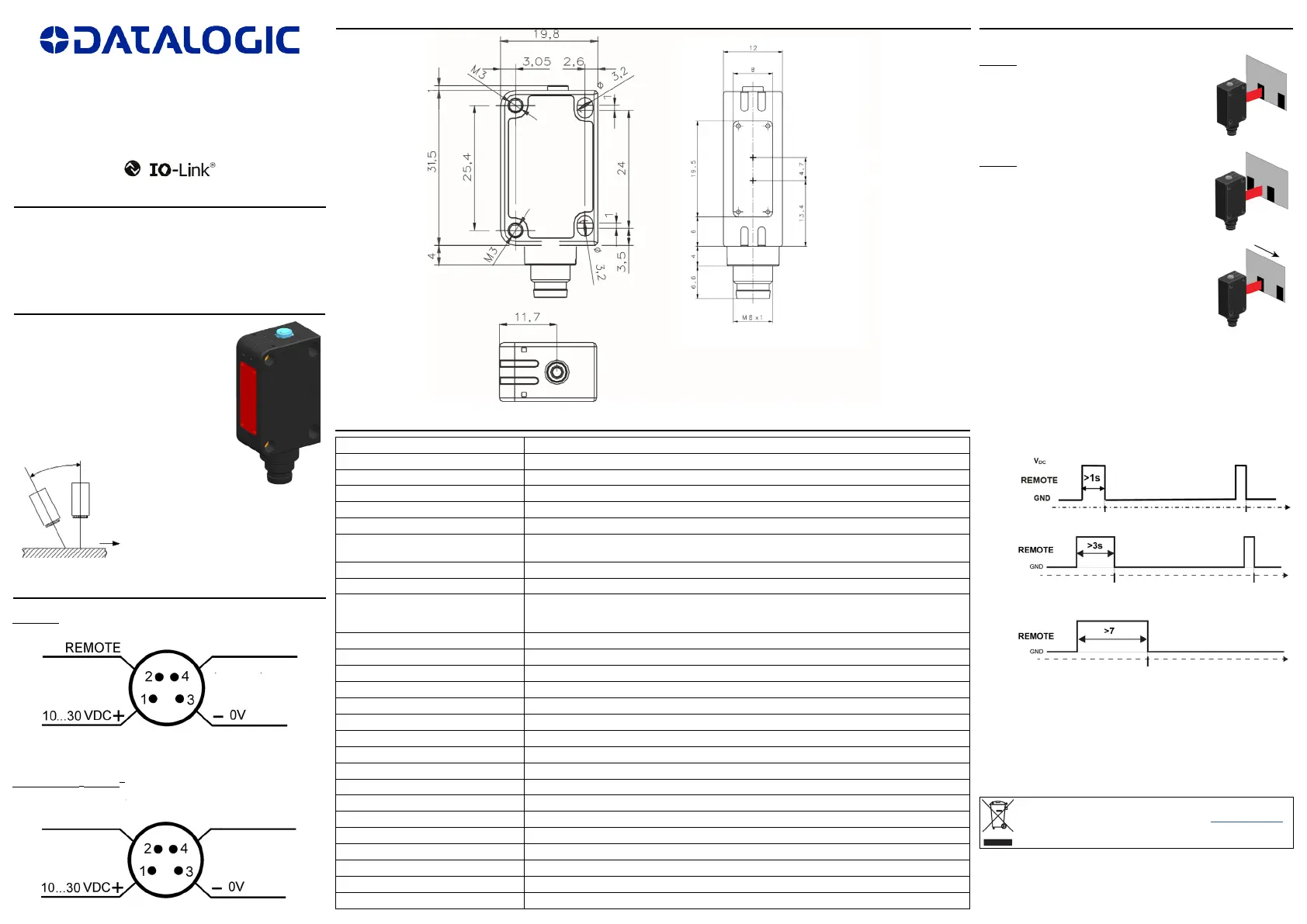

S100W
工业传感器
说明手册
控件
输出 LED – 黄色
黄色 LED 指示输出状态。
请参阅 “Settings” 了解正确使用步骤。
安装
可以使用两个带有垫圈的螺钉（M3x12
或更长，或 M2.5 贯穿螺钉，最大紧固
扭矩为 0.4 Nm）通过两个外壳的螺纹孔
(M3) 来定位传感器，或者使用两个 M3
贯穿螺钉通过两个后孔来定位传感器，最
大紧固扭矩为 0.4Nm。
连接
尺寸
技术数据
电源 10 ...30 VDC（等级 2 UL508）（反极性保护）
纹波 10% 最大。
电流消耗（不含输出电流） 最大 35 mA。
输出/警报输出 PNP 或推挽式（短路保护）
输出电流 最大 100 mA。
输出饱和电压 ≤ 2 V
输入
可以将 REMOTE (S100W-..-PK)/引脚 2 配置为通过 IO-Link (S100-..-OZ) 的输入。
输入无法断开连接。
响应时间 25 μs
开关频率 20 kHz
发射类型
蓝色 (465 nm) / 绿色 (520 nm) / 红色 (630 nm)
自动选择
免除风险组 (RG0)，符合 IEC 62471
光斑尺寸 6.5 mm x 1.5 mm
工作距离（典型值） 12.5 mm
景深 ± 2 mm
亮/暗选择 自动
指示器 输出 LED（黄色）
工作温度 -25 ...55 °C
储存温度 -40 ...70 °C
介电强度 1500 VAC 1 min.（电子设备与外壳之间）
绝缘电阻 >20 MΩ 500 Vdc（电子设备与外壳之间）
环境光抑制 符合 EN 60947-5-2
振动 每个轴 0.5 mm 振幅，10 … 55 Hz 频率 (EN60068-2-6)
抗冲击性 每个轴 11 ms (30 G) 6 次冲击 (EN60068-2-27)
外壳材料 ABS 机身；PMMA 指示器盖
镜头材料 PMMA 前窗口；PC 镜头
机械保护 IP67
连接 M8 4-针连接器
重量 最大 12 g.
设置
S100W – REMOTE 输入
REMOTE 信号无需使用 IO-Link 即可执行采集功能。
通过 IO-Link 将常闭输出配置为 REMOTE 输入。
Datalogic S.r.l.
Via S. Vitalino 13 - 40012 Calderara di Reno - Italy
电话：+39 051 3147011 - 传真：+39 051 3147205 - www.datalogic.com
www.datalogic.com 上的网站帮助链接：联系我们、条款和条件、支持。
本产品的保修期为 36 个月。有关详细信息，请参阅“一般销售条款和条件”。
有关处置报废电子电气设备 (WEEE) 的信息，请参阅网站 www.datalogic.com。
© 2020 Datalogic S.p.A. 和/或其附属机构 - 保留所有权利。- 在不限制版权所有权，或未经 Datalogic S.p.A. 和/
或其附属机构的书面许可的情况下，不得对此文档的任何一部分进行复制、存储或将其引入检索系统，不得以任何
形式、通过任何方法对此文档进行传播，不得将此文档用于任何目的。Datalogic 和 Datalogic 标志是 Datalogic
S.p.A. 在美国和欧盟等诸多国家或地区的注册商标。所有其他商标和品牌均是其相关所有者的财产。Datalogic 有
权对本文档进行修正和改进，而无需事先通知。
821006951 修订 B
尺寸 (mm)
从传感器光学元件的前表面开始测量工作
距离。
将光束方向调整为与表面轴成 5°…20°，
可改善反射表面上的标记检测。
S100W
S100W IO
-
LINK
®
精细采集
标记检测
亮/暗模式由传感器自动选择。
将标记置于传感器光斑前部，并发送 IO-Link 命
令。
传感器功能交替发出红色，绿色和蓝色发射光。
请不要在此阶段移动标记。
背景检测
将背景置于传感器光斑前部，并发送 IO-Link 命
令。
传感器功能交替发出红色，绿色和蓝色发射光。
请不要在此阶段移动背景。
动态采集
使用动态采集来采集移动标记传感器检测标记和移
动背景之间的对比度，并自动设置阈值。必须提前
设置亮/暗模式。
ACQ.
如果 LED 缓慢闪烁，则采集因对比度不足而失败。按下 SET，传感器返回到
之前的设置。从头开始重复该步骤。在处理数据上检查采集状态。
传感器不是安全设备，因此不得用于安装机器的安全控制。
接收器
发射器
M8x1 版本
（白色）
常开输出
（黑色）
（棕色） （蓝色）
常闭输出
（白色）
常开输出/IO-LINK
（黑色）
（棕色）
（蓝色）
标记采集
背景采集
开始动态采集
结束动态采集
亮/暗模式切换
