Datalogic Magellan 2200VS Quick Reference Guide

Quick Reference Guide 5
Introduction
Ce guide présente une synthèse du fonctionnement de base du scanner à l'atten-
tion des utilisateurs novices. Les installateurs,
les administrateurs de système et
autres personnels techniques pourront obtenir des informations sur l'installation,
la programmation ainsi que d'autres indications plus avancées dans le Guide de
référence du produit. Il est possible de consulter, d'imprimer et télécharger des
mises à jour des publications à partir du site de à l'adresse reportée sur la couverture
postérieure de ce manuel. Il est également possible de commander des manuels
imprimés auprès de votre vendeur/distributeur.
Raccordement

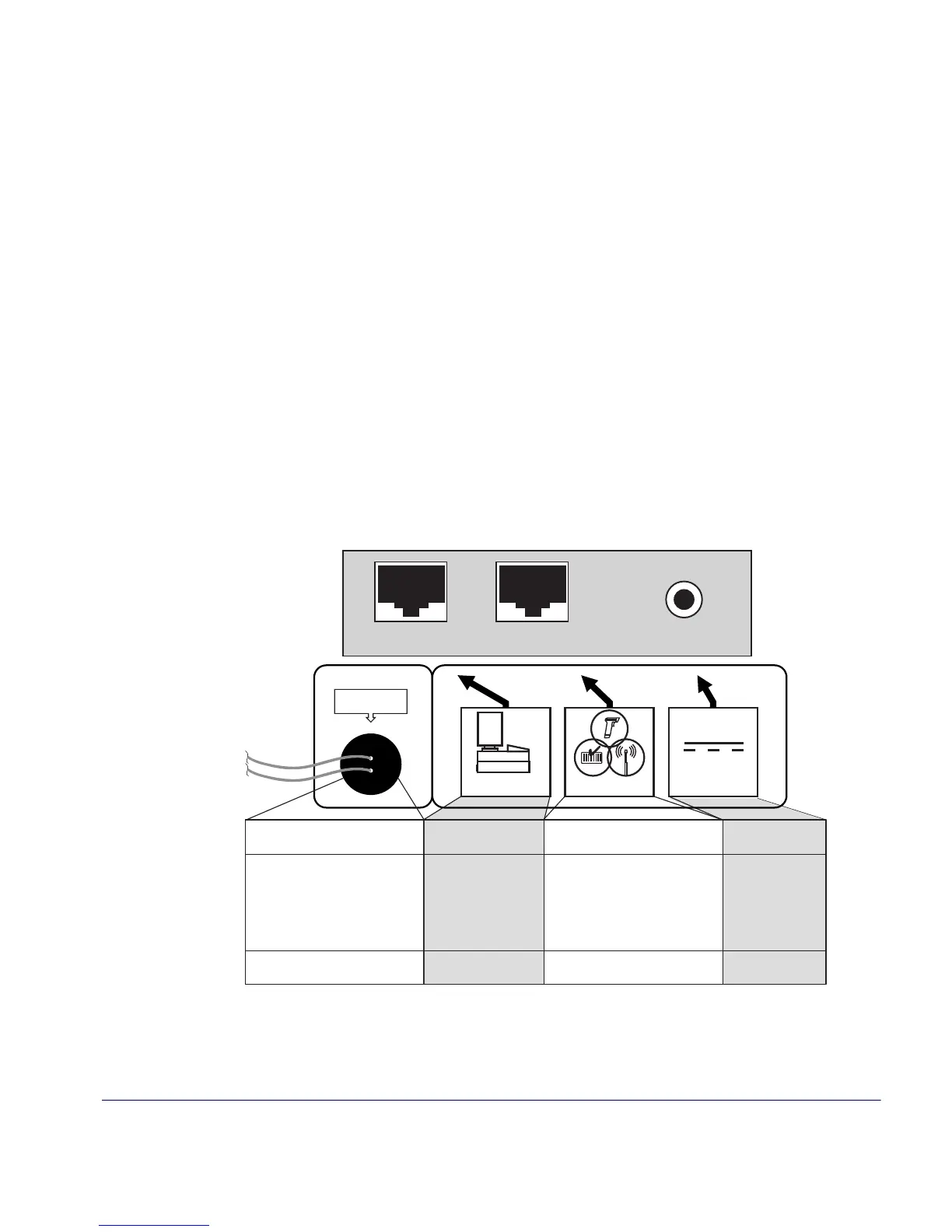

Pour vous aider, consulter la Figure 3 qui illustre les raccordements et les fonctions
du scanner.
Figure 3. Raccordements
Port auxiliaire Alimentation
Le raccordement à ce port est
facultatif
· Entrée Brick CC
· Données étiquette
· Téléchargement de
l'application (le cas
échéant)
· Port d'essai
· Affichage de la programmation (OSP)
· Téléchargement de l'application
· Entrée scanner à main RS-232
· Sortie auxiliaire RS-232 données
étiquette
Raccordement EAS
Le raccordement à ce port est
facultatif
· Système de surveillance
électronique d'articles (EAS)
Raccordement
Power
EAS Opening
Aux. PortScanner Host
Terminal
d'encaissement (POS)

Datalogic Magellan 2200VS Specifications

General

Decoding standards	-1D + GS1 DataBar, -GS1 DataBar Expanded Stacked, -GS1 DataBar Stacked, -GS1 DataBar Stacked Omnidirectional.
Standard interfaces	USB, RS-232
Dimensions (WxDxH)	152 x 152 x 97 mm
Product color	Gray
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	-10 - 40 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	1100 g
