Datalogic QuickScan QS6500 Quick Reference Guide

10 QuickScan
®
QS6500
Für eine gültige Sicherheitszertifizierung müssen Klasse III
Stromquellen am Eingang nach den Bestimmungen IEC/
EN60950-1 (EN 60335-Serien, EN 60065 oder entsprechenden)
zugelassen sein.
Eingang: 100 - 240 VAC Ausgang: 9 - 10 VDC
Max. Strom: 2.0 A Max. Leistung: 20 W
Der Vorgang des Scannens selbst

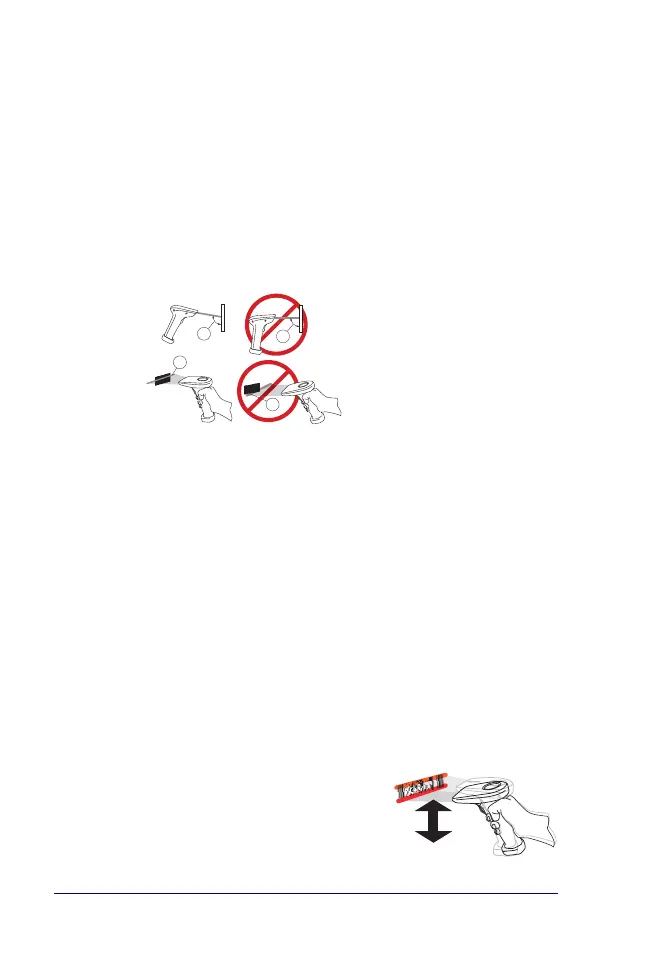

Die untenstehende Zeichnung zeigt, wie man Barcodes richtig
und falsch scannt.
1. Der linear imager muß dem Barcode in einem leichten Winkel
zuwandt sein, damit das reflektierte Licht des Barcodes vom Linear
Imager erfaßt werden kann. Der linear imager darf nicht
rechtwinkelig zum Barcode ausgerichtet sein.
2. Der Scanstrahl muß über den gesamten Barcode gehen.. Der linear
imager kann keine Barcodedaten lesen, wenn er nicht den gesamten
Barcode erfassen kann.
Das Scannen von PDF417 Barcodes (nur PDF-Modelle)
Um einen PDF417-Barocde zu lesen, richten Sie den Scanstrahl an das
obere Ende des Barcodes und scannen Sie den Barcode mit einer flüs
-
sigen Bewegung nach unten. Sie werden ein Ticken und anschließend
einen Piepton zur Bestätigung hören, wenn der
Inhalt des Barcodes vollständig dekodiert
wurde.
Sie müssen möglicherweise den
Prozess wiederholen, wenn der PDF-Code
schwer zu lesen ist.
1
1
2
2
PDF

Datalogic QuickScan QS6500 Specifications

General

Scan speed	450 sec/page
Tilt angle range	-60 - 60 °
Maximum scan area	610 mm
Decoding standards	- 1D - Code 16K - EAN/JAN - GS1 DataBar - PDF Models - GS1 DataBar Expanded Stacked - GS1 DataBar Stacked - GS1 DataBar Stacked Omnidirectional - MicroPDF417 - PDF417 - UPC A/E
Dimensions (WxDxH)	165 x 74 x 99 mm
Cable length	2.44 m
Standard interfaces	Keyboard wedge
Input voltage	4.5 - 14 V
Power consumption	300 mA
Certification	RoHS
Product color	Black
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	181.4 g
