Datalogic QuickScan QS6500 Quick Reference Guide

Quick Reference Guide 13
Installazione
Il QS6500 linear imager è un lettore portatile di facile utilizzo. La

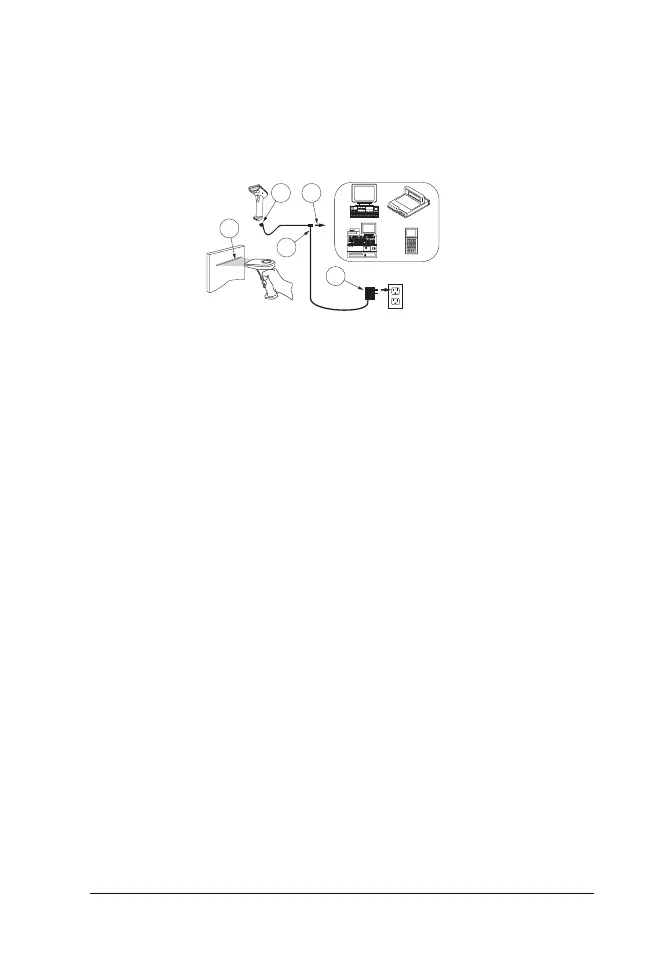

seguente figura illustra le fasi di installazione del linear imager.
Spegnere il computer prima di collegare il linear imager. Se neces
-
sario, consultare il manuale fornito unitamente al computer.
1. Collegare il cavo di interfaccia (I/F) al linear imager.
2. Collegare il cavo di interfaccia (I/F) alla porta di comunicazi-
one del terminale.
3. Se necessario, collegare il cavo di alimentazione al connettore
del cavo I/F. I lettori di tipo P.O.T. (Power Off the Terminal)
non devono essere alimentati in quanto utilizzano l'alimen
-
tazione del terminale.
4. Se necessario, collegare il trasformatore di CA alla presa a
muro.
5. Per verificare il funzionamento, puntare il linear imager in
direzione di un codice a barre e premere il grilletto. Il linear
imager dovrebbe emettere un unico tono per indicare che
l'etichetta è stata letta con successo.
L'installazione del linear imager è terminata.
Alimentazione
Questi modelli devono essere alimentati con alimentatori
omologati di classe II o classe III LPS (Limited Power Source, sor
-
gente di corrente limitata).
1 2
5
4
3
$4.50
$2.79
$3.99

Datalogic QuickScan QS6500 Specifications

General

Scan speed	450 sec/page
Tilt angle range	-60 - 60 °
Maximum scan area	610 mm
Decoding standards	- 1D - Code 16K - EAN/JAN - GS1 DataBar - PDF Models - GS1 DataBar Expanded Stacked - GS1 DataBar Stacked - GS1 DataBar Stacked Omnidirectional - MicroPDF417 - PDF417 - UPC A/E
Dimensions (WxDxH)	165 x 74 x 99 mm
Cable length	2.44 m
Standard interfaces	Keyboard wedge
Input voltage	4.5 - 14 V
Power consumption	300 mA
Certification	RoHS
Product color	Black
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	181.4 g
