Datalogic QuickScan QS6500 Quick Reference Guide

Quick Reference Guide 17
Instalación

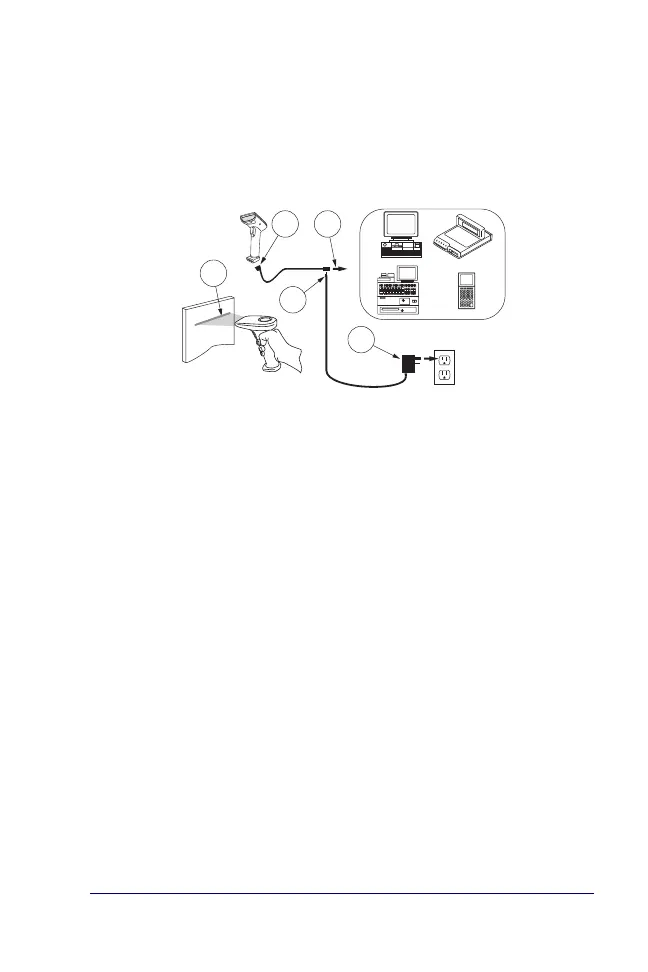

El QS6500 linear imager para códigos de barras es un escáner manual
muy fácil de utilizar. La siguiente figura muestra los pasos que se deben
seguir para instalar el escáner. Apague la computadora host antes de
conectar el linear imager. De ser necesario, consulte el manual del termi
-
nal host.
1. Conecte el cable de interfaz (I/F) al linear imager.
2. Conecte el cable I/F al puerto de comunicaciones del terminal.
3. Si corresponde, conecte el cable de alimentación al conector del
cable I/F. Los linear imagers que se alimentan con la energía del ter
-
minal (P.O.T.) no necesitan a conectar con una fuente de aliment-
ación.
4. Si es necesario, conecte el adaptador CA al tomacorriente de la
pared.
5. Para verificar el funcionamiento, apunte el linear imager hacia un
código de barras y apriete el gatillo. El linear imager debe emitir un
solo bip, lo que indica que ha leído la etiqueta correctamente.
Con esto, queda completa la instalación del linear imager.
Conección al Corriente
Se require fuente limitada de alimentación (LPS) alistada en la
clase II o la clase III para estos modelos.
1 2
5
4
3
$4.50
$2.79
$3.99

Datalogic QuickScan QS6500 Specifications

General

Scan speed	450 sec/page
Tilt angle range	-60 - 60 °
Maximum scan area	610 mm
Decoding standards	- 1D - Code 16K - EAN/JAN - GS1 DataBar - PDF Models - GS1 DataBar Expanded Stacked - GS1 DataBar Stacked - GS1 DataBar Stacked Omnidirectional - MicroPDF417 - PDF417 - UPC A/E
Dimensions (WxDxH)	165 x 74 x 99 mm
Cable length	2.44 m
Standard interfaces	Keyboard wedge
Input voltage	4.5 - 14 V
Power consumption	300 mA
Certification	RoHS
Product color	Black
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	181.4 g
