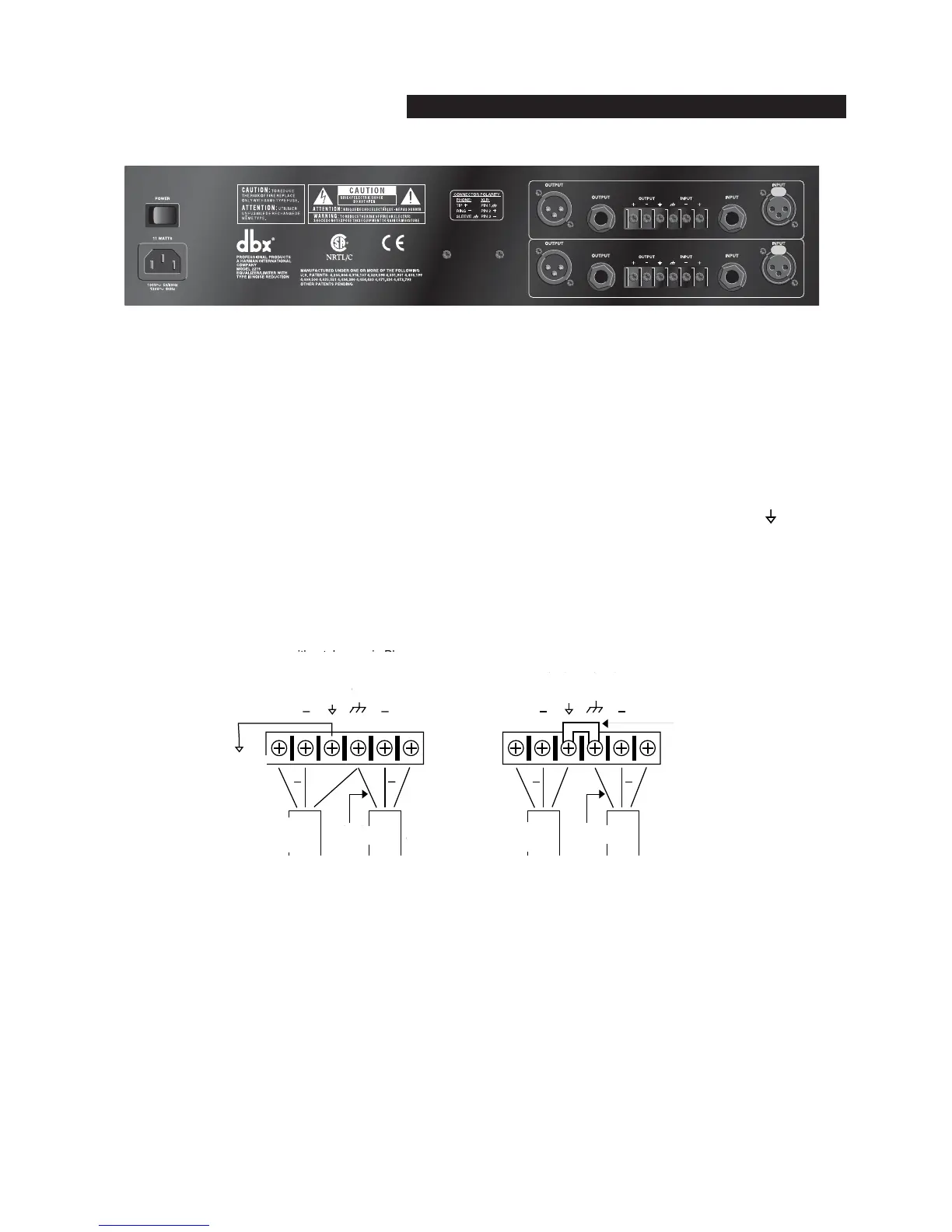

Zweikanaliger 15-bandiger graphischer Equalizer 2215
Netzanschlussbuchse: IEC-Kaltgerätebuchse zum Anschluß des mitgelieferten Netzkabels.
POWER-Schalter: Schaltet das Gerät ein und aus. Schalten Sie das Gerät immer aus, bevor Sie
Audioverbindungen herstellen.
INPUT-Anschlüsse: Pro Eingang stehen drei verschiedene Anschlüsse zur Verfügung: verriegelbare XLR-
Buchsen, 6,3-mm-Stereoklinkenbuchsen und eine Klemmleiste. Der maximal zulässige Eingangspegel für den
Equalizer beträgt +22dBu (bezogen auf 0,775Veff.)
OUTPUT-Anschlüsse: Pro Ausgang stehen drei verschiedene Anschlüsse zur Verfügung: verriegelbare XLR-
Buchsen, 6,3-mm-Stereoklinkenbuchsen und eine Klemmleiste.
GROUND LIFT-Drahtbrücke: Durch Entfernen der Drahtbrücke zwischen den beiden Schraubklemmen können
Sie die Gehäusemasse von der Signalmasse des Equalizers trennen. Dies ist manchmal notwendig, um in einer
Beschallungsanlage "Erdschleifen" zu verhindern. In diesem Fall müssen Sie den Signalmasseanschluss ( ) mit
einem anderen Erdanschluss innerhalb Ihrer Anlage verbinden, damit Ihr Equalizer einwandfrei funktioniert.
ANSCHLUSSHINWEISE
Verbindungen und Kabel: Die Equalizer der Serie 20 sind für einen Nennpegel von +4dBu ausgelegt.
Vorausgesetzt, die Kabel sind richtig beschaltet, können Sie die Equalizer sowohl an symmetrische als auch asym-
metrische Signalquellen und an die Ausgänge symmetrischer oder asymmetrischer Geräte anschliessen.
Symmetrische Kabel sind zweipolige, geschirmte Kabel, bei denen die beiden Innenleiter dasselbe Signal führen,
jedoch mit jeweils entgegengesetzter Polarität bezogen auf Masse. Asymmetrische Kabel sind einpolige geschirmte
Kabel, deren Innenleiter das Signal führt, während die Abschirmung an Masse liegt.
Eingangsbeschaltung: Die Eingangsimpedanz des Equalizers beträgt 40kΩ symmetrisch und 20kΩ asymmetrisch.
Dadurch können Sie die Serie 20 an praktisch allen niederohmigen (unter 2kΩ) Quellen betreiben.
Ausgangsbeschaltung: Der maximale Ausgangspegel des Equalizers beträgt +18dBu an 600Ω Lastimpedanz. Beim
Betrieb mit symmetrisch beschalteten Signalquellen ist eine maximale Brummunterdrückung nur dann gewährleis-
tet, wenn der Equalizer und die Signalquelle bzw. das nachgeschaltete Gerät nicht gemeinsam geerdet sind. Bei den
meisten symmetrischen (2-polig geschirmten) Kabeln ist die Abschirmung beidseitig angeschlossen.
OPERATION MANUAL
21
20 SERIES GRAPHIC EQUALIZERS
