CONEXION DEL EQUALIZADOR A SU SISTEMA
Los ecualizadores de la Serie 20 tienen entradas y salidas balanceadas que pueden ser utilizadas con cualesquiera de
los dispositivos de nivel de línea balanceados o desbalanceados. Para una información más concreta sobre las posi-
bilidades de cableado, sírvase referirse a la sección titulada Consideraciones para la Instalación.
Para conectar el ecualizador a su sistema sonoro siga los pasos siguientes:
• Desconecte todo el equipo antes de hacer las conexiones.
• Monte el ecualizador en un bastidor de ancho estándar.
Instale los ecualizadores en un bastidor con los tornillos suministrados. Puede montarse encima o debajo de
cualquier equipo que no genere demasiado calor. La temperatura ambiente no debe exceder 113° F (45°C)
cuando esté en uso el equipo. Aunque el chasis del aparato está protegido contra radiofrecuencia e interferencia
electromagnética, deben evitarse campos de muy alta RF y IEM.
• Haga las conexiones audio por medio de las conexiones XLR, regleta de bornes o jack estéreo 6,3 mm
(según las aplicaciones):
Los tres tipos de conectores para las entradas y salidas pueden ser utilizados para conexiones balanceadas y
desbalanceadas. La utilización de más de un conector a la vez para las entradas puede desequilibrar líneas bal-
anceadas, causar cancelación de fase, cortocircuitar un conductor o causar daño a otros equipos conectados al
ecualizador. Puede utilizarse más de una salida en forma simultánea siempre y cuando la carga paralela combi-
nada sea mayor que 600Ω.
• Seleccione la gama de refuerzo/corte con el conmutador RANGE
Nota: Cerciórese de que se hayan reducido los niveles audio en los amplificadores de potencia cuando se cambie el ajuste de este conmutador,
ya que puede generar un ruido transitorio audible.
• Aplique potencia al ecualizador
Conecte el cordón de alimentación de CA al tomacorriente de CA en la parte de atrás del ecualizador. Dirija el
cordón de alimentación de CA a un tomacorriente alejado de las líneas de audio. La unidad puede encenderse y
apagarse con el interruptor de alimentación en el panel posterior o mediante un interruptor maestro para todo el
equipo. Como los ecualizadores de la Serie 20 consumen relativamente poca energía, las unidades pueden per-
manecer encendidas continuamente.

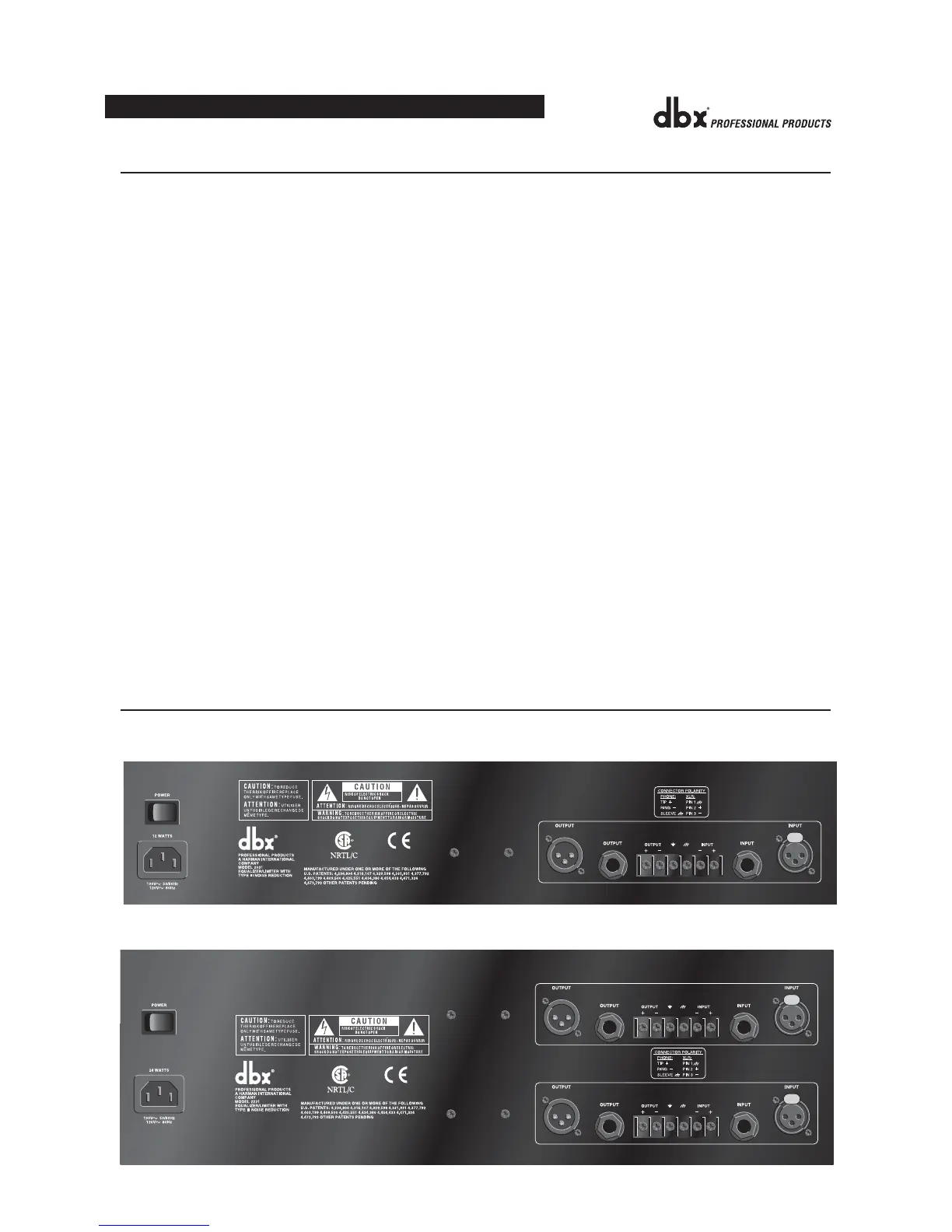

DESCRIPCIONES DE LOS PANELES POSTERIORES
Paneles posteriores
2031 - Ecualizador gráfico de 31 bandas y canal único
2231 - Ecualizador gráfico de 31 bandas y dos canales
