INTRODUCCION
Enhorabuena por la compra de un Ecualizador Gráfico dbx. Todos los ecualizadores gráficos de dbx son unidades
multifuncionales de alto rendimiento destinados a proporcionar toda la flexibilidad y potencia exigidas por los
usuarios profesionales. Recomendamos que se tome unos momentos para leer todo el Manual de operaciones. Este
le proporcionará información que le brindará ayuda desde el montaje hasta las aplicaciones de su EQ. Los
Ecualizadores de la Serie 20 presentan las características siguientes:
• Revolucionaria reducción de ruido TYPE III™ de dbx, capaz de restablecer una relación S/R
perdida de hasta 20 dB
• Limitador con patente pendiente PeakPlus™ para protección del sistema
• Gama conmutable entre ±6dB y ±15dB
• Entradas y salidas balanceadas
• Conectores XLR, regleta de bornes y jack estéreo 6,3 mm
• Gama de ganancia de entrada de -12dB / +12dB
• Filtro de bajos de Bessel para 18dB/octava a 40Hz
• Capacidad de separación de masa chasis/señal
• Transformador interno de suministro de corriente
• Relé para bypass automático cuando se corta la corriente, con retardo de conexión de 2 segun-
dos.
INSPECCION
Verifique que el embalaje del ecualizador contenga lo siguiente:
• Unidad del ecualizador con número de serie correspondiente al anotado en el paquete
• Cordón de alimentación para CA
• Manual de operaciones
• Tarjeta de registro
• Cuatro tornillos para montaje en bastidor y arandelas
Si falta alguno de estos artículos, sírvase ponerse en contacto con el Servicio de clientes de dbx en el número indi-
cado en el dorso de este manual.
CONTROLES DE MANEJO
Paneles frontales

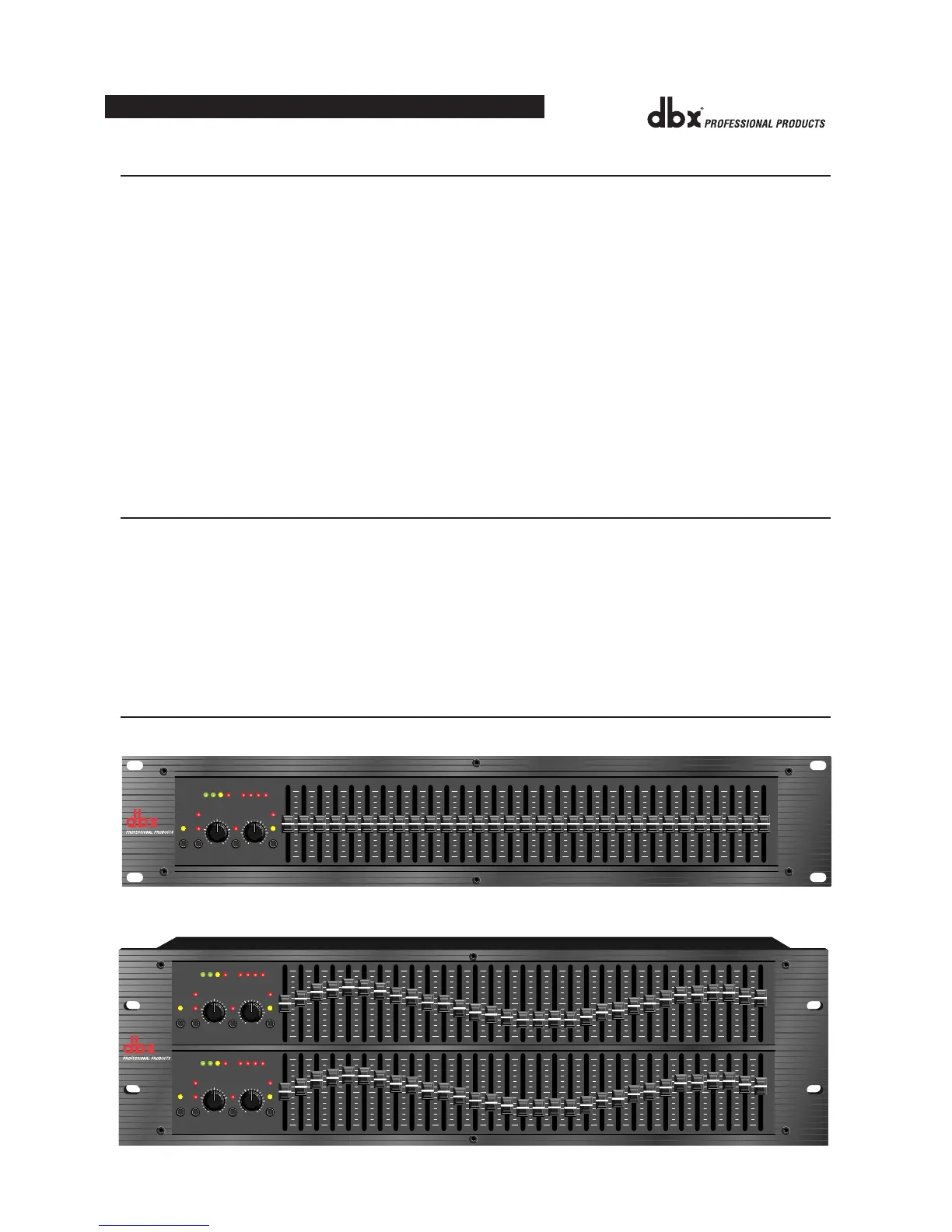

2031 - Ecualizador gráfico de 31 bandas y canal único
2231 - Ecualizador gráfico de 31 bandas y dos canales
