22
SPACE
SPACE
XL
SPACE
XXL

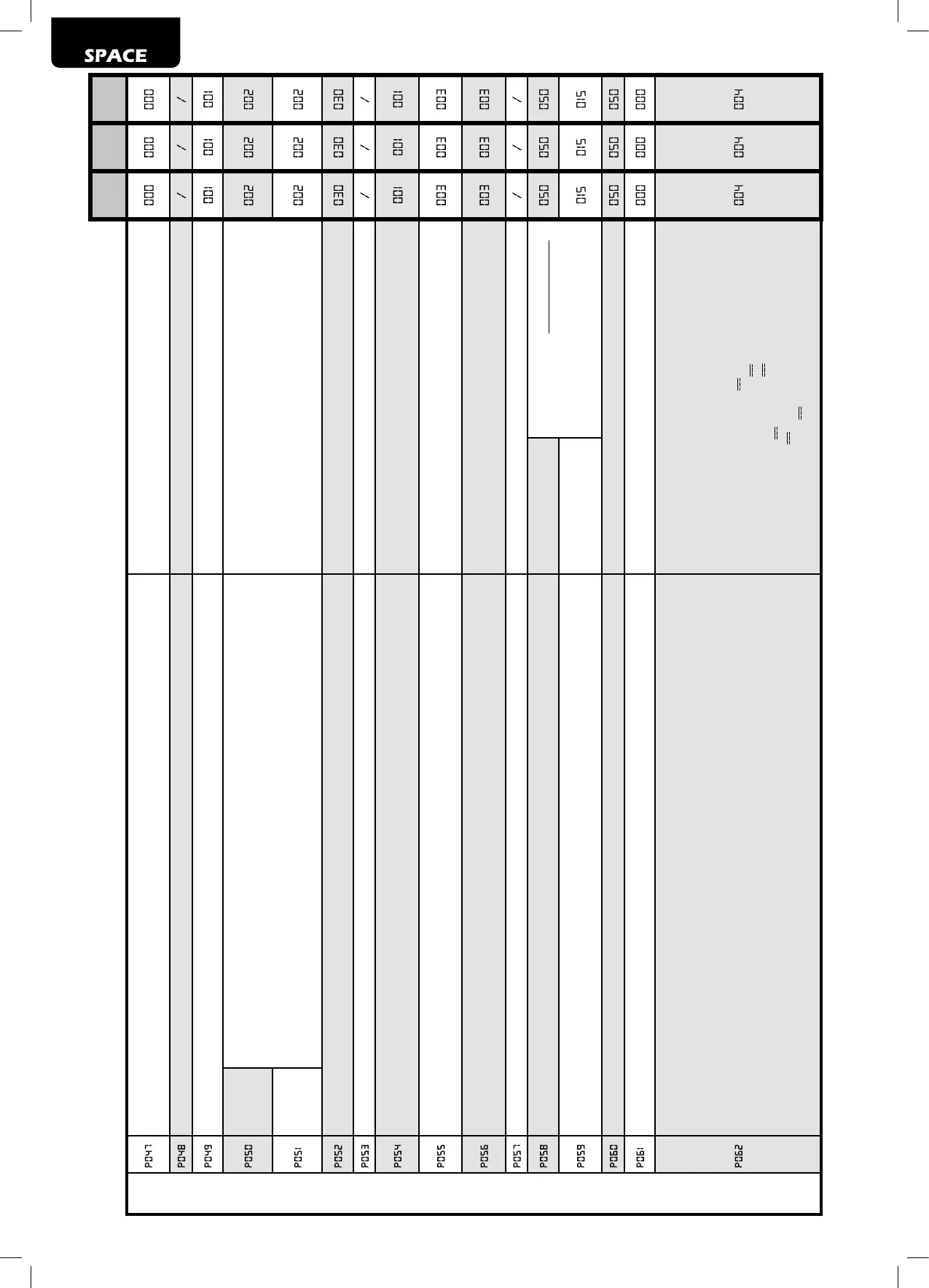

PARAMETRI DI FUNZIONAMENTO
Funzione condominiale: disabilita gli ingressi di comando in apertura e chiusura durante l’apertura e il tempo di chiusura
automatica
• 000: disattivo
• 001: attivo solo in apertura
• 002: attivo in apertura e chiusura automatica
Non utilizzato
Selezione modalità “inversione” (durante la manovra un impulso di comando inverte il moto) o “passo- passo” (durante la manovra
un impulso di comando arresta il moto. L’impulso successivo riavvia nel senso di marcia opposto).
• 000: “inversione”
• 001: “passo-passo”
FOTO 1
Funzionamento ingresso FOTO: se=0 fotocellula abilitata in chiusura, in partenza da cancello fermo; se=1
fotocellula sempre abilitata; se=2 fotocellula abilitata solo in chiusura. Quando abilitato, l’attivazione dell’ingresso
FOTO provoca: l’inversione del moto (durante chiusura), l’arresto del moto (durante apertura), impedisce l’avvio
(con cancello chiuso).
Se=3-4-5, il funzionamento è identico rispettivamente ai valori 0-1-2 ma con funzione “chiudi subito” abilitata: in
ogni caso, durante l’apertura e/o il tempo di pausa, alla rimozione di un eventuale ostacolo il cancello richiude
automaticamente dopo un ritardo sso di 2 sec.
• 000: fotocellula abilitata in chiusura e con cancello fermo
• 001: fotocellula sempre abilitata
• 002: fotocellula abilitata solo in chiusura
• 003: come 000 ma con “chiudi subito” abilitato
• 004: come 001 ma con “chiudi subito” abilitato
• 005: come 002 ma con “chiudi subito” abilitato
FOTO 2
Selezione modalità di funzionamento dell’usita warning:
Se>1 “luce di cortesia” (uscita ON durante ogni movimento, OFF quando il motore si ferma, dopo il ritardo impostato).
• >001 : ritardo spegnimento “luce di cortesia”
(2sec………………255sec)
Non utilizzato
Funzione “soft start”: i motori accelerano progressivamente no al raggiungimento della velocità impostata, evitando partenze
brusche.
Attenzione: Impostare il valore del P054=2 solo se il rilevamento degli ostacoli è disabilitato (P037 e/o P038 =100)
• 000: “soft start” non attivo
• 001: “soft start” attivo
• 002: “soft start lungo” attivo
Regolazione durata dell’ inversione su ostacolo (Rilevato da sensore antischiacciamento interno oppure da attivazione ingresso
safety): se=0 esegue l’inversione completa, se>0 indica la durata (in sec) della corsa, dopo l’inversione conseguente al rilevamento
di un ’ostacolo durante l’apertura.
• 000: inversione completa su ostacolo
• >000: durata dell’inversione su ostacolo
(1sec……………..10sec)
Regolazione durata dell’ inversione su ostacolo (Rilevato da sensore antischiacciamento interno oppure da attivazione ingresso
safety): se=0 esegue l’inversione completa, se>0 indica la durata (in sec) della corsa, dopo l’inversione conseguente al rilevamento
di un ’ostacolo durante la chiusura.
• 000: inversione completa su ostacolo
• >000: durata dell’inversione su ostacolo
(1sec……………..10sec)
Non utilizzato
Regolazione durata forza secondaria in chiusura: regola la durata dell’ultimo tratto di corsa in chiusura nella quale la forza è
gestita separatamente con il P039. Il valore impostato indica il numero di giri del rotore.
(0...................................255)
Ad ogni giro del rotore, il pattino si sposta di:
• 4,6 mm: SPACE
• 4,0 mm: SPACE XL
• 6,4 mm: SPACE XXL
Regolazione margine battuta chiusura: regola la durata dell’ultimo tratto di corsa durante il quale un eventuale ostacolo viene
interpretato come battuta, provocando l’arresto del motore e non un’inversione su ostacolo. Il valore impostato indica il numero
di giri del rotore.
(1...................................255)
Regola la forza nel margine battuta la cui durata viene impostata con il P059. (2...................................100)
Funzione “Energy saving”: Se=1 dopo 10sec di inattività, la centrale spegne le uscite 24V (P062 e/o P066 =8) ed il display che
verranno riaccesi al primo comando ricevuto (utilizzo consigliato con alimentazione a batterie e/o pannello solare).
• 000: “Energy saving” non attivo
• 001: “Energy saving” attivo
Selezione funzionamento OUTPUT_2:
Se=0 uscita “boost” per alimentazione elettroserratura art. 110; Se=1 uscita lampeggiante ssa (per lampeggianti provvisti
di circuito intermittente interno); Se=2 uscita lampeggiante intermittente; Se=3 Spia cancello aperto ssa” (uscita sempre
On quando il cancello è aperto, OFF al termine di una manovra di chiusura); Se=4 Spia cancello aperto intermittente” (uscita
intermittente lento durante apertura e veloce durante chiusura, sempre ON con cancello aperto, sempre OFF solo al termine
di una manovra di chiusura); Se=5 Luce di cortesia” (uscita ON durante ogni movimento, OFF quando il motore si ferma, dopo
il ritardo impostato); Se=6 uscita 24V per elettroserratura in modalità ssa; Se=7 uscita 24V per elettroserratura in modalità
invertita; Se=8 uscita per alimentazione accessori; Se=9 uscita 24V comandata da ingresso ELOCK_IN in modalità impulsiva;
Se=10 uscita 24V comandata da ingresso ELOCK_IN in modalità bistabile; Se>10 uscita 24V comandata da ingresso ELOCK_IN
in modalità temporizzata (il valore impostato indica il ritardo di spegnimento in secondi).
Attenzione: Se P062=8, il funzionamento dell’uscita viene determinato dal funzionamento previsto nei parametri P061 (Energy
Saving) e P071 (Autotest sicurezze).
• 000: “Uscita “boost” per alimentazione elettroserratura art. 110
• 001: “Uscita lampeggiante ssa
• 002: “Uscita lampeggiante intermittente
• 003: “Spia cancello aperto ssa
• 004: “Spia cancello aperto intermittente
• 005: “Luce di cortesia (ritardo spegnimento impostabile da P052)
• 006: “Uscita elettroserratura ssa 24V max 5W
• 007: “Uscita elettroserratura invertita 24V max 5W
• 008: “Uscita alimentazione accessori 24V max 5W
• 009: “Uscita impulsiva 24V max 5W
• 010: “Uscita bistabile 24V max 5W
• >010: “Uscita temporizzata 24V max 5W
(11sec………………255sec)
