DeDietrich PRO 2 - Vue Densemble du Montage des Capteurs Solaires; Kollektormontageübersicht; Solar Panel Installation Overview

28
5. VUE D’ENSEMBLE DU
MONTAGE DES
CAPTEURS
5. KOLLEKTOR
MONTAGEÜBERSICHT
5. SOLAR PANEL
INSTALLATION
OVERVIEW
F
D
GB

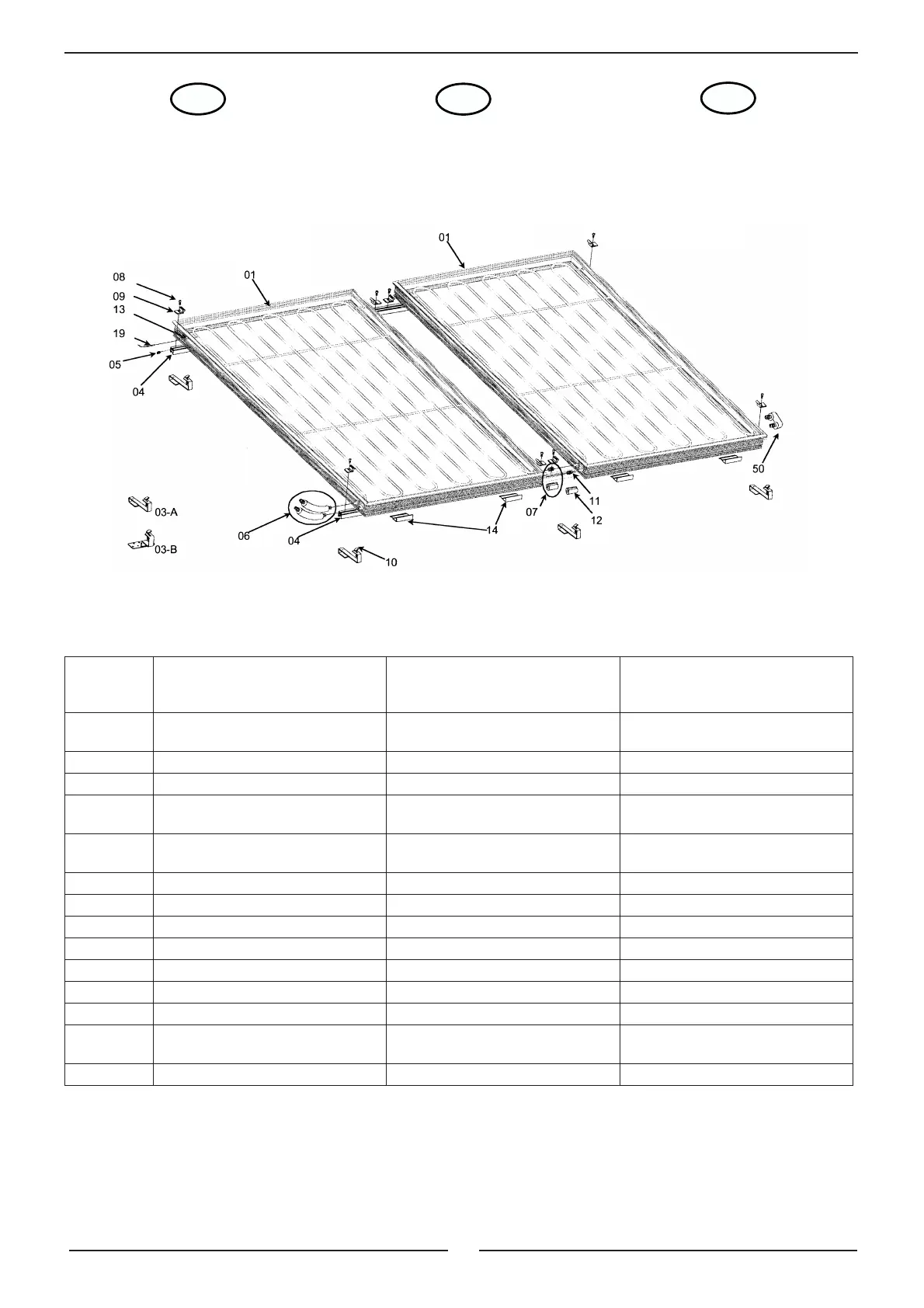

Vue d'ensemble du montage intégration
en toiture :
2 capteurs verticaux juxtaposés
Montageübersicht Indach :
2 Kollektoren, senkrecht,
nebeneinander
Roof-integral installation overview :
2 vertical panels, side by side
Pos./
Pos./
Item
Désignation Bezeichnung Description
01 Capteur solaire plan PRO 2,3 ou
SUN 230
Flachkollektor PRO 2,3 oder SUN
230
PRO 2,3 or SUN 230 flat solar
panel
04 Profilé de base Basisprofil Mounting rail
05 Cale coulisseau Nutstein Anchor block
06 Kit de raccordement des capteurs
solaires
Kollektorfeld-Anschluss-Set Solar-panel basis connection set
07 Kit de liaison hydraulique entre
2 capteurs
Kollektor-Verbindung Solar-panel connection set
08 Vis universelle M8x14 Universalschraube M8x14 Universal bolt, M8x14
09 Patte de serrage Klemmhalter Fixing bracket
10 Vis de fermeture Formschluss-Schraube Interlock bolt
11 Raccord à bague de serrage Klemmringverschraubung Clamping ring fitting
12 Isolation thermique Wärmedämmung Heat insulation
13 Bouchon de sonde Fühlerstopfen Sensor plug
14 Tenons de montage Montagehaken Mounting hook
19 Sonde de température du capteur
solaire (livrée avec la régulation)
Kollektor-Temperaturfühler
(Lieferumfang Regler)
Solar-panel temperature sensor
(included with regulator)
50 Tube de liaison retour Rücklauf-Brücke Return pipe link
