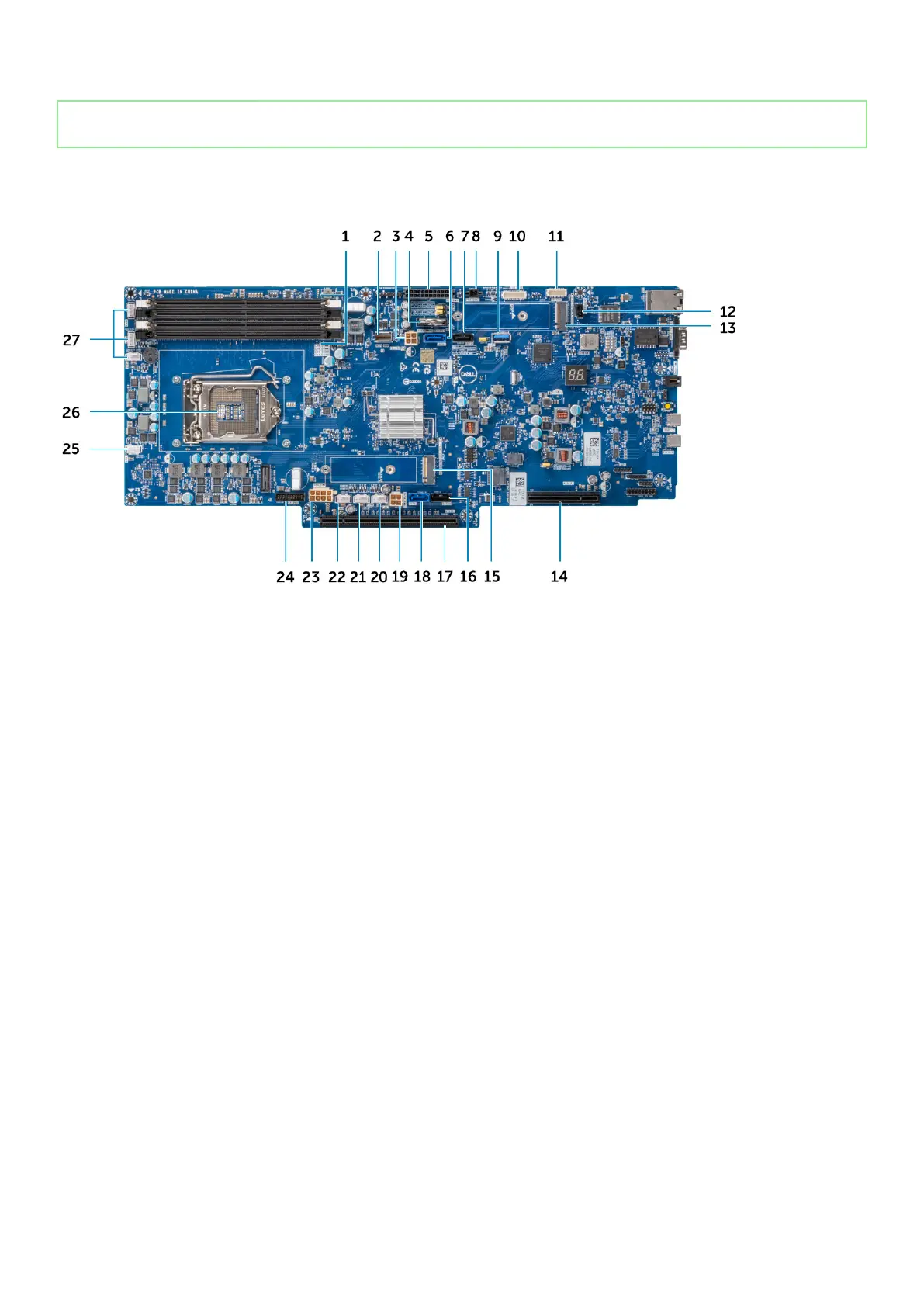

System board layout
1. Memory Slots 2. Front panel HSD
3. Left SATA power connector 4. Coin cell battery
5. Power distribution board power connector 6. SATA 0 connector
7. SATA 1 connector 8. Power connector 1
9. USB Type-A 3.1 Gen1 10. Power distribution board connector
11. Front panel connector 12. Intrusion switch connector
13. M.2 PCIe connector (SSD0) 14. PCIe slot
15. M.2 PCIe connector (SSD1) 16. SATA 3 connector
17. PCIe slot 18. SATA 2 connector
19. Right SATA power connector 2 20. Fan 7 power connector
21. Fan 8 power connector 22. Fan 9 power connector
23. GPU power connector 24. Front panel power connector
25. Fan 6 power connector 26. Processor
27. Fan 5/4/3 power connector
