Convention de numérotage de ports
Les ports pairs se trouvent dans la partie inférieure du panneau E/S et les ports de
modules impairs se trouvent dans la partie supérieure du panneau E/S.

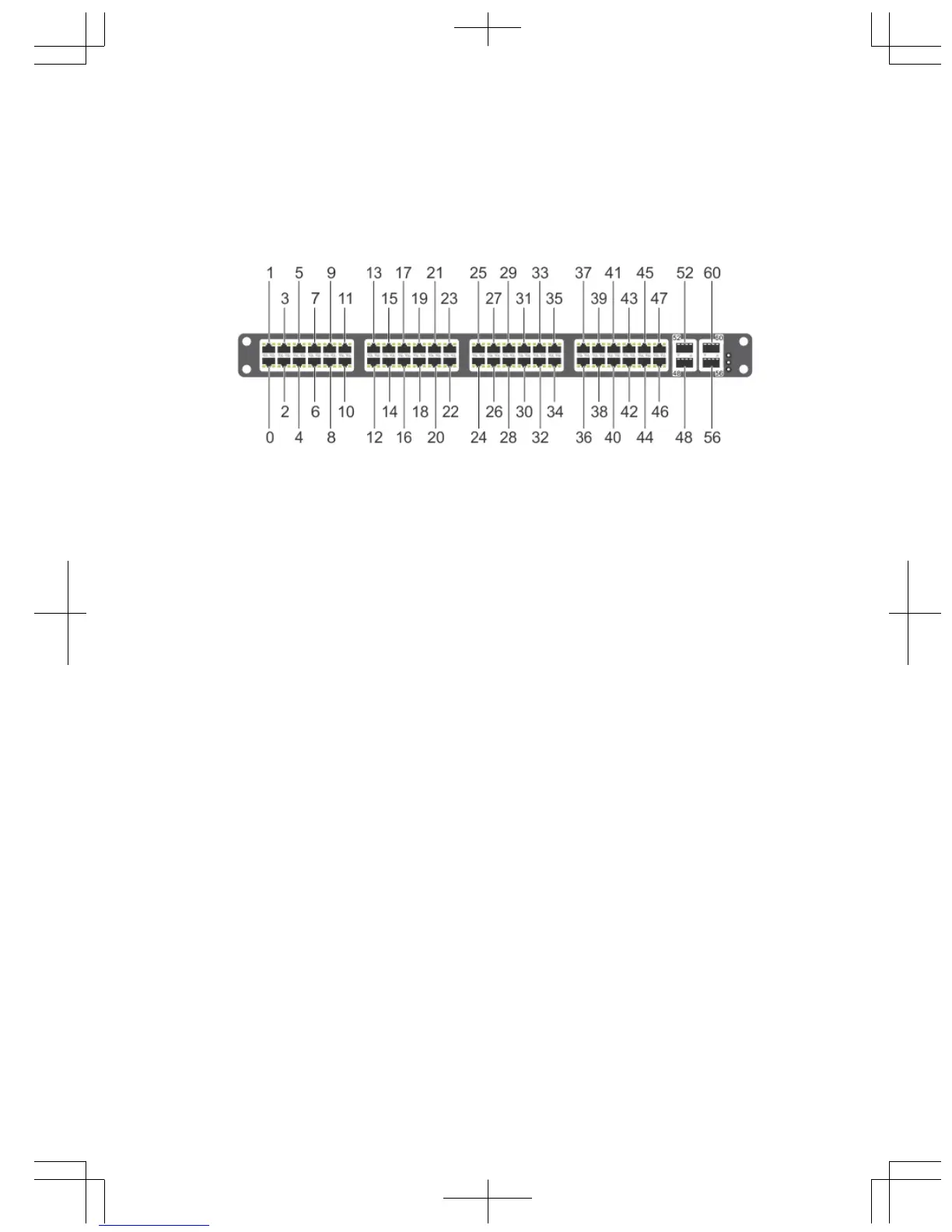

Figure 4. Numérotage de ports
La figure précédente illustre les quatre ports de données 40 GbE fixes (les ports 48, 52, 56
et 60) et les quatre logements destinés aux modules enfichables sur le panneau d'E/S du
S5000. Vous pouvez également utiliser les ports 40GbE en mode 4 × 10 GbE.
Le S5000 prend possiblement en charge les modules suivants :
• Module Ethernet à 12 ports (vitesses de 1 G/10 G) (logement 0, 1, 2, ou 3)
• Module Fibre Channel à 12 ports (vitesses de 2 G/4 G/8 G) (logement 0)
Les numéros de logement valides sont les numéros de pile (de 0 à 11). Les numéros de
port valides pour chaque type d'interface sont les suivants :
• 1 GbE : ports 0 à 47
• 10 GbE : ports 0 à 63
• 40 GbE : ports 48, 52, 56 et 60
• Fibre Channel : ports 0 à 11
• Gestion : port 0
État du système
Vous pouvez consulter les informations d'état du S5000 de différentes façons,
notamment en vous servant des voyants, des commandes
show de la CLI et du
protocole SNMP.
Pour en savoir plus sur ces options, consultez le
Guide de référence de ligne de
commande FTOS
et le
Guide de configuration FTOS du commutateur S5000
.
