Comme le montre la figure suivante, le S5000 dispose de voyants sur le côté E/S et
Utilitaire du châssis. Lorsque le S5000 se met sous tension ou se recharge, les voyants
d'état des blocs d'alimentation sont vert fixe.
La tableau suivant répertorie les définitions des voyants du système S5000.

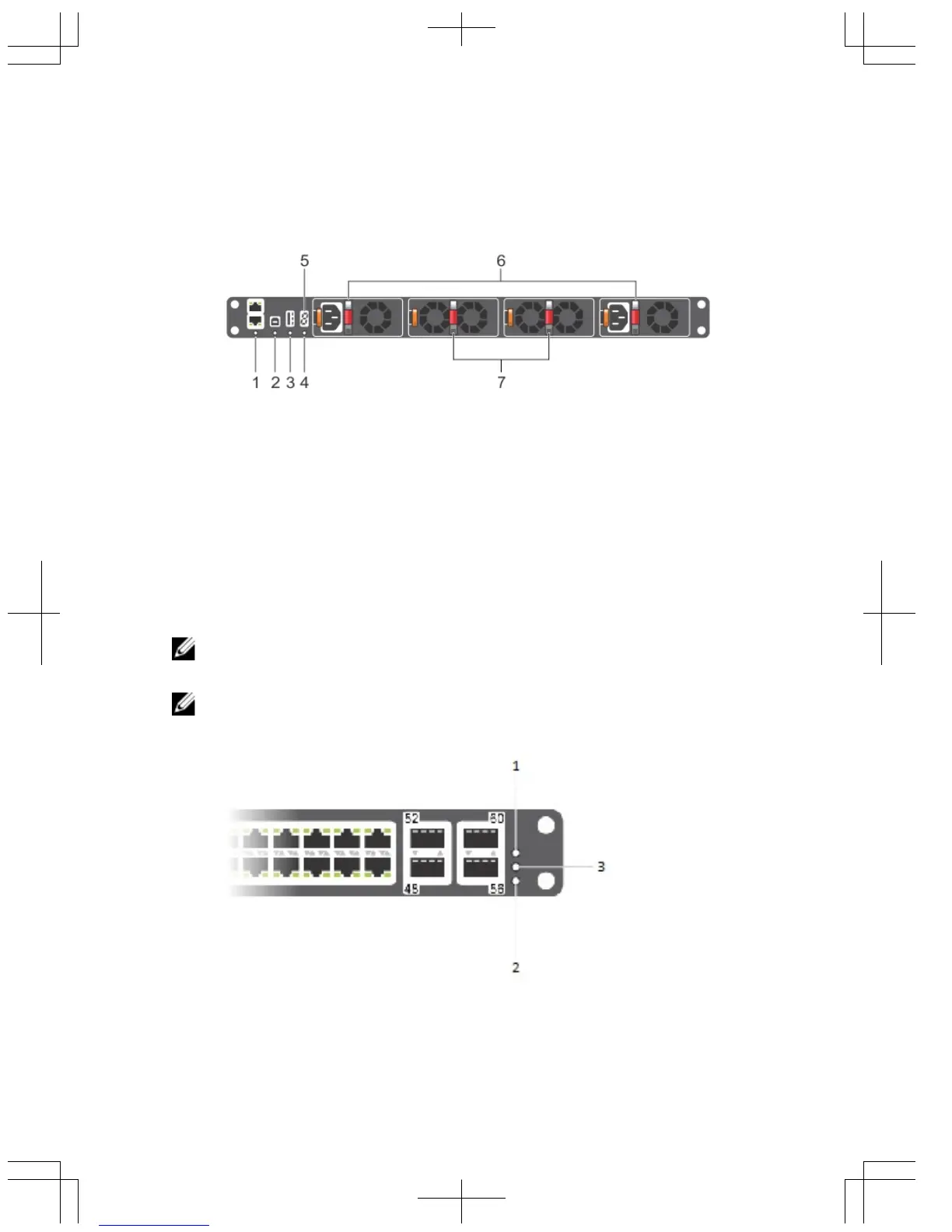

Figure 5. Voyants du système (panneau de l'utilitaire) (blocs d'alimentation CA installés)
1. Voyant des balises du localisateur
2. Voyant d'alarme
3. Voyant d'état du système
4. Voyant maître
5. Voyant à sept segments permettant
d'identifier l'ID de pile
6. Voyant d'état de l'unité
d'alimentation (PSU)
7. Voyant d'état du ventilateur
REMARQUE : Pour les PSU en CA, une poignée translucide illuminée indique l'état
d'alimentation.
REMARQUE : Pour les PSU en CC, le voyant d'état de l'alimentation se trouve dans
le coin supérieur gauche.
Figure 6. Voyants du système (panneau d'E/S)
10
