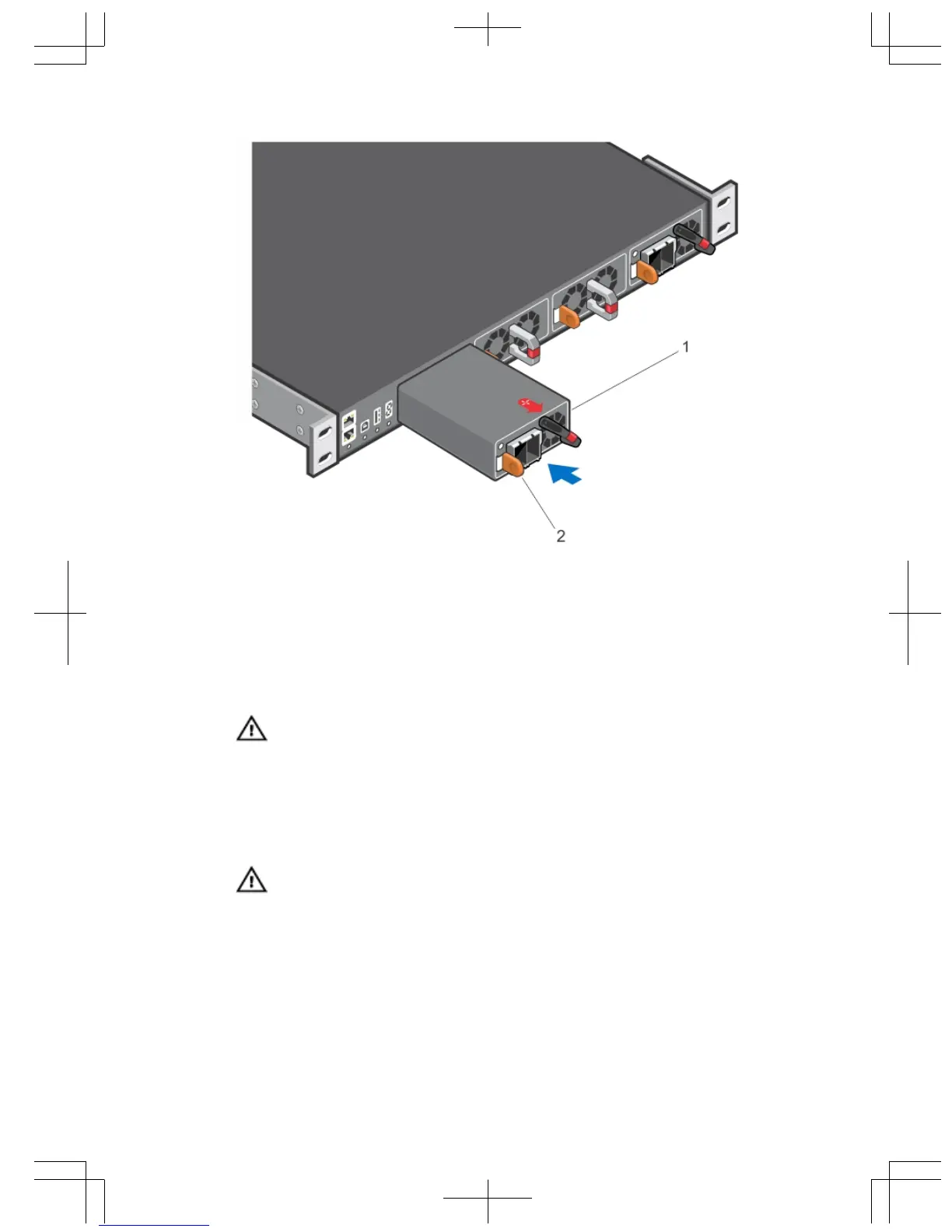

Figure 18. Installation d'un bloc d'alimentation en CC
1. Logement 0 (pour la PSU en CC 0)
2. Loquet de dégagement
3. Enlevez la protection isolante de l'extrémité des câbles d'alimentation en CC pour
exposer environ 13 mm (0,5 pouce) de fil de cuivre.
AVERTISSEMENT : L'inversion de la polarité lors de la connexion des câbles
d'alimentation en CC peut endommager de manière irréversible le bloc
d'alimentation du système.
4. Insérez les extrémités en cuivre dans les connecteurs homologues et serrez les vis
imperdables situées en haut des connecteurs homologues à l'aide d'un tournevis
cruciforme No. 2.
AVERTISSEMENT : Pour protéger le bloc d'alimentation contre les décharges
électrostatiques, vous devez couvrir les vis imperdables avec le capuchon en
caoutchouc avant d'insérer le connecteur correspodant dans le bloc
d'alimentation.
5. Faites pivoter les capuchons en caoutchouc dans le sens des aiguilles d'une
montre pour les fixer sur les vis imperdables.
6. Insérez le connecteur homologue dans le bloc d'alimentation.
31
