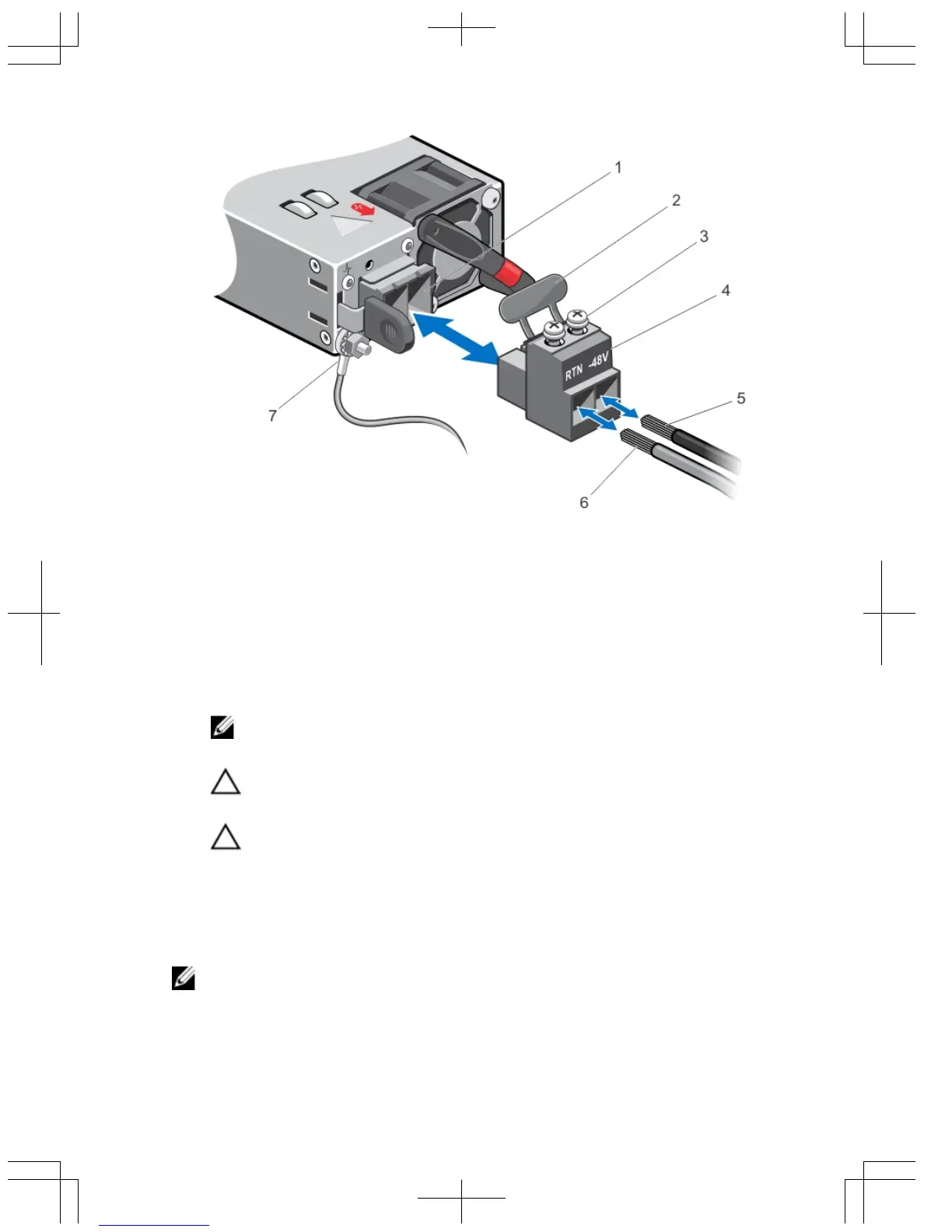

Figure 19. Assemblage des câbles d'alimentation d'entrée en CC
1. Support d'alimentation en CC
2. Capuchon en caoutchouc
3. Vis imperdables (2)
4. Connecteur d'alimentation CC
5. Câble (-48 V)
6. Câble RTN
7. Câble de terre
REMARQUE : Le système est mis sous tension dès que vous connectez le
cordon d'alimentation entre le système et la source d'alimentation.
PRÉCAUTION : Déconnectez toujours le câble d'alimentation avant d'effectuer
une action de maintenance sur les logements de bloc d'alimentation.
PRÉCAUTION : Servez-vous du câble d'alimentation du bloc d'alimentation
comme dispositif de déconnexion principal du système en CA ou en CC.
Assurez-vous que la prise murale se trouve/est installée à proximité de
l'équipement et est facile d'accès.
7. Répétez les étapes 1 à 6 avec la deuxième PSU.
REMARQUE : Assurez-vous que la PSU est correctement installée. Lorsque vous
installez correctement la PSU, le connecteur d'alimentation se trouve sur le côté
gauche de celle-ci.
32
