3.
Varsayılan terminal ayarlarını aşağıdaki gibi yapın:
a) 9600 baud hızı
b) Eşlik yok
c) 8 veri biti
d) 1 durdurma biti
e) Akış denetimi yok

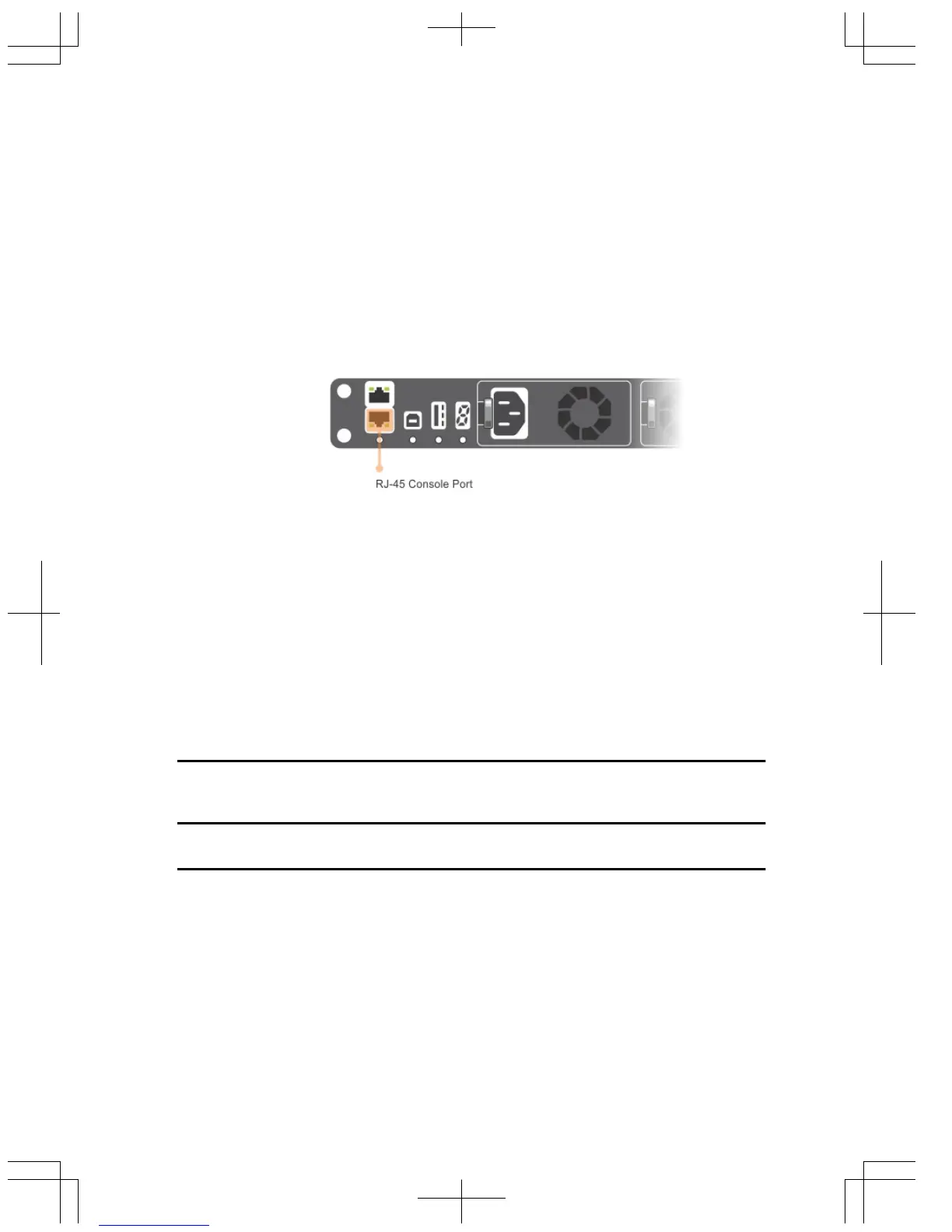

Rakam 23. RS-232/RJ-45 Konsol Bağlantı Noktası
RJ-45 Konsol Bağlantı Noktasına DB-9 Adaptörüyle Erişme
Konsola, terminal sunucuya bağlı (örneğin, PC) RJ-45 ile RJ-45 arası çapraz kablo ve
RJ-45 ile DB-9 arası dişi DTE adaptör kullanarak bağlanabilirsiniz.
Konsol ile DTE terminal sunucusu arasındaki pin atamaları aşağıda belirtilen şekildedir:
Tablo 60. Konsol ve DTE Terminal Sunucusu Arasındaki Pin Atamaları
S5000 Konsol
Bağlantı
Noktası
RJ-45 ile RJ-45
Arası Çapraz
Kablo
RJ-45 ile RJ-45
Arası Çapraz
Kablo
RJ-45 ile DB-9
Arası Adaptör
Terminal
Sunucu Aygıtı
Sinyal RJ-45 Pin
Şeması
RJ-45 Pin
Şeması
DB-9 Pini Sinyal
RTS 1 8 8 CTS
NC 2 7 6 DSR
TxD 3 6 2 RxD
GND 4 5 5 GND
GND 5 4 5 GND
38
