Dell Networking S5000

S5000 Konsol
Bağlantı
Noktası
RJ-45 ile RJ-45
Arası Çapraz
Kablo
RJ-45 ile RJ-45
Arası Çapraz
Kablo
RJ-45 ile DB-9
Arası Adaptör
Terminal
Sunucu Aygıtı
Sinyal RJ-45 Pin
Şeması
RJ-45 Pin
Şeması
DB-9 Pini Sinyal
RxD 6 3 3 TxD
NC 7 2 4 DTR
CTS 8 1 7 RTS
USB-B Konsol Bağlantı Noktasına Erişme
Terminal ayarları, USB-B bağlantı noktası ve konsol bağlantı noktası için aynıdır:
• 9600 baud hızı
• Eşlik yok
• 8 veri biti
• 1 durdurma biti
• Akış denetimi yok
USB-B bağlantı noktasını bağladığınızda, birincil bağlantı olur ve sistem bağlandığında USB-B
sürücüsüne tüm mesajları bu bağlantı noktası gönderir.

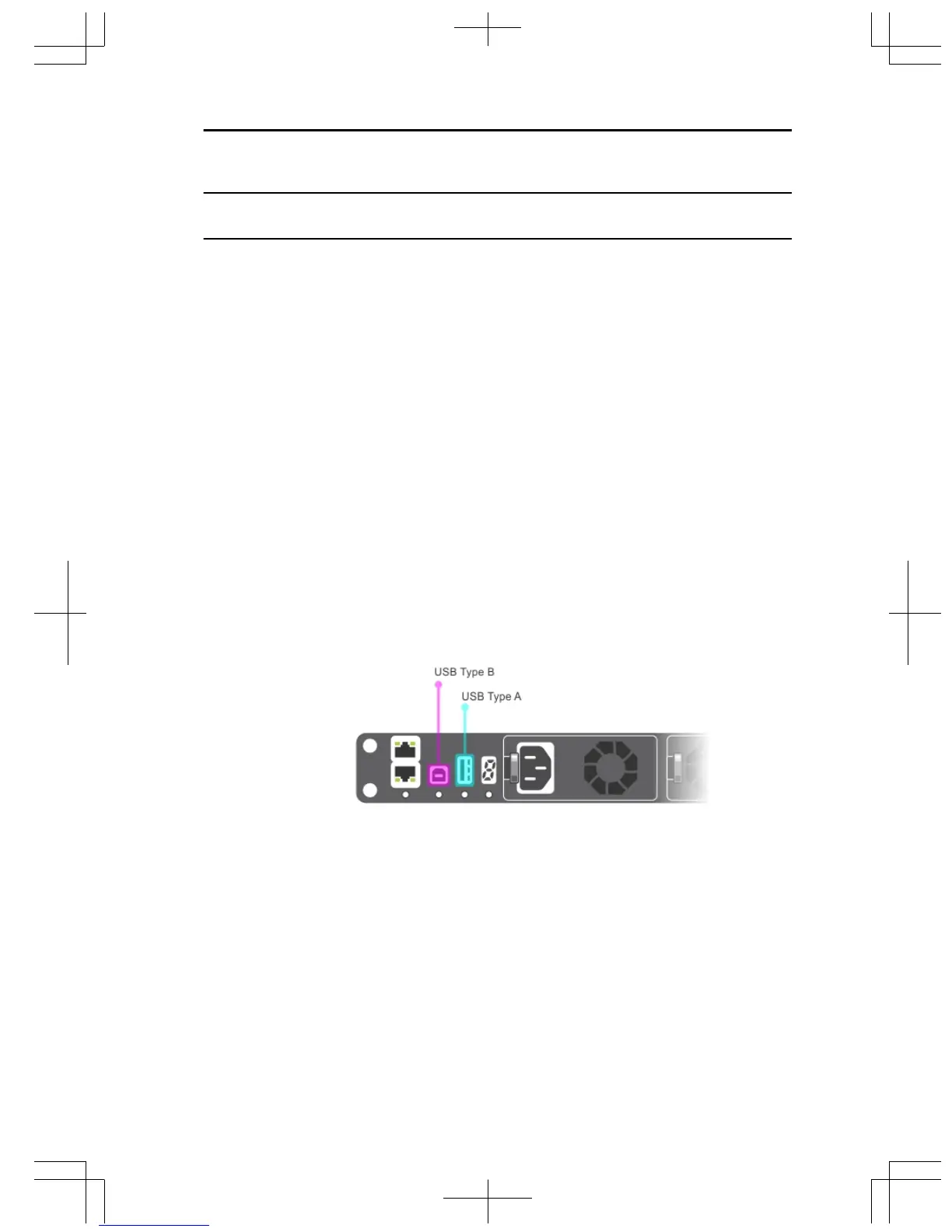

Rakam 24. USB-B Konsol Bağlantı Noktası Konnektörü
1.
Bilgisayarı açın.
2.
Gerekli USB aygıt sürücülerini yükleyin (İnternet bağlantısı gerekir). Yardım için, Dell
Networking Teknik Desteğe başvurun.
3.
Kablonun USB-A ucunu bilgisayarda uygun bir USB bağlantı noktasına takın.
