Konventionen für die Portnummerierung
Geradzahlig nummerierte Ports befinden sich am unteren Rand der E/A-Platine und für
Module ungeradzahlige Ports befinden sich am oberen Rand der E/A-Platine.

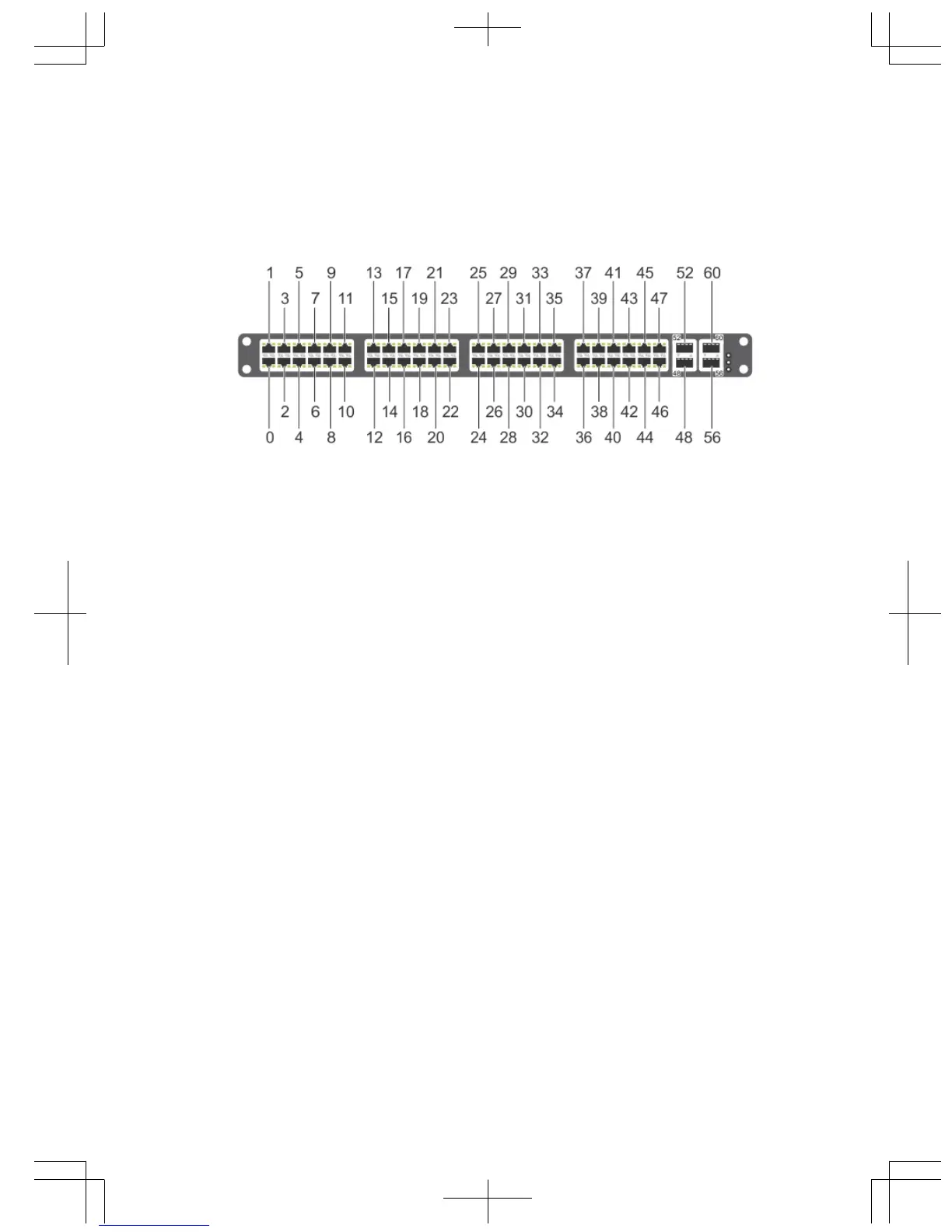

Abbildung 4. Portnummerierung
Die vorherige Abbildung zeigt die vier festen 40GbE-Datenports (Ports 48, 52, 56, und 60)
und die vier Steckplätze für einsteckbare Module im E/A-Bereich des S5000. Sie können
auch die 40GbE-Ports im 4 × 10GbE-Modus verwenden.
Der S5000 unterstützt die folgenden Module:
• 12-Port-Ethernet-Modul (1G/10G Datendurchsatz) (Steckplatz 0, 1, 2, oder 3)
• 12-Port-Fibre Channel-Modul (2G/4G/8G Datendurchsatz) (Steckplatz 0)
Die zulässigen Steckplatznummern sind Stack-Einheit-Nummern (von 0 bis 11). Die
gültigen Portnummern für jede Schnittstelle sind:
• 1GbE: Ports 0 bis 47
• 10GbE: Ports 0 bis 63
• 40GbE: Ports 48, 52, 56, und 60
• Fibre Channel: Ports 0 bis 11
• Verwaltung: Port 0
Systemstatus
Sie können Statusinformationen des S5000 auf verschiedene Arten ablesen; dazu
gehören die Leuchtdioden und die CLI-Befehle vom Typ show sowie die Anwendung
eines einfachen Netzwerk-Verwaltungsprotokolls (SNMP).
Weitere Informationen zu diesen Optionen finden Sie im
FTOS Command Line Reference
Guide
(FTOS-Befehlszeilen-Referenzhandbuch) und im
FTOS Configuration Guide for the
S5000 Switch
(FTOS-Konfigurationshandbuch für den S5000-Switch).
9
