Wie in der folgenden Abbildung gezeigt, weist der S5000 LEDs an der E/A- und
Einschubseite des Gehäuses auf. Wenn der S5000 hochfährt oder eingeschaltet wird,
leuchtet die Status-LED an den Stromversorgungen ununterbrochen grün auf.
Die folgende Tabelle enthält eine Liste der LED-Definitionen für das S5000-System.

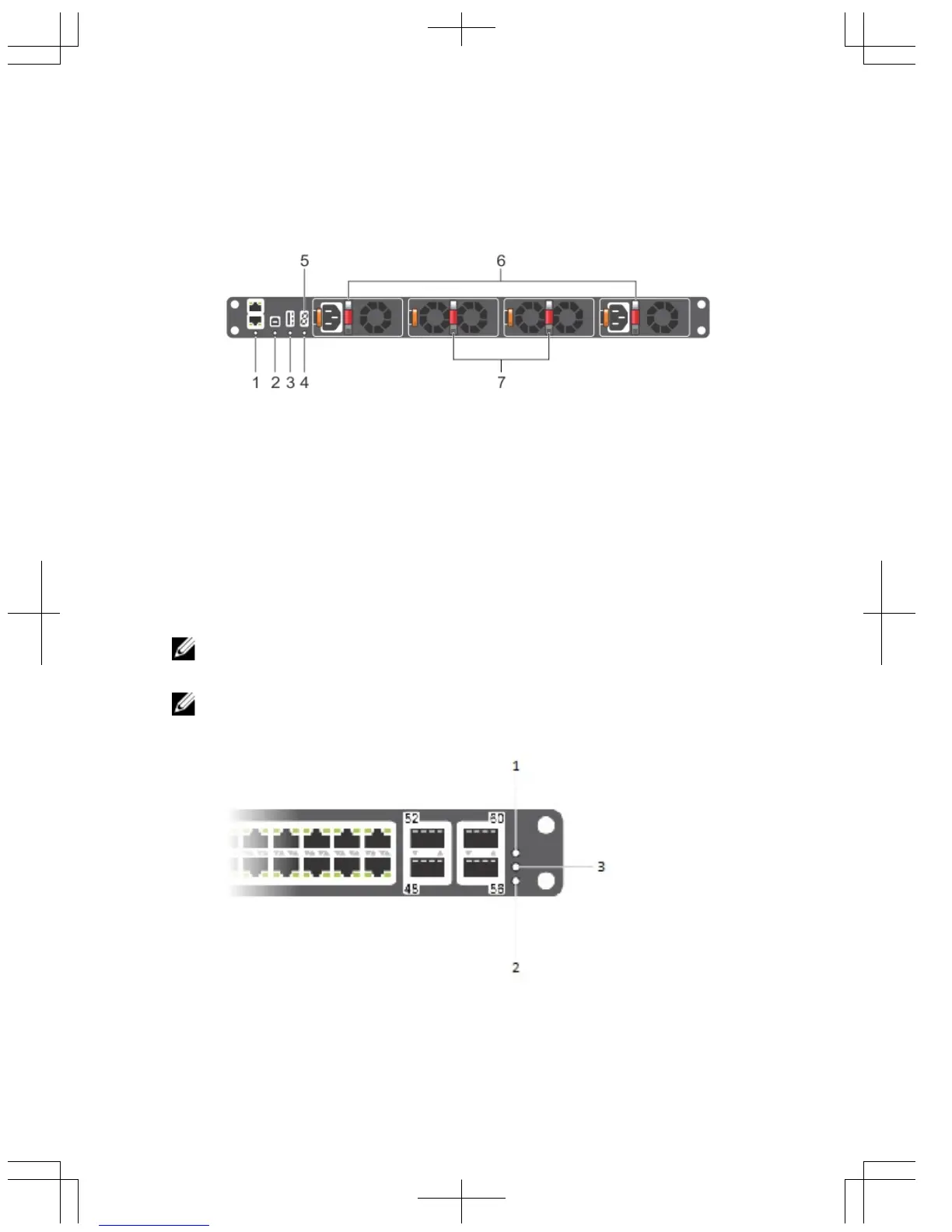

Abbildung 5. System-LEDs (Einschubbereich) (Wechselstromversorgungen installiert)
1. Positionssignal-LED
2. Alarm-LED
3. Systemstatus-LED
4. Master-LED
5. Siebensegmentanzeige zum
Identifizieren der Stack-IDs
6. Status-LED der
Stromversorgungseinheit
7. Lüfterstatus-LED
ANMERKUNG: Für Wechselstromversorgungseinheiten zeigt ein beleuchteter,
transparenter Griff den Energiestatus an.
ANMERKUNG: Bei Gleichstromnetzteilen befindet sich die LED, die den
Energiestatus anzeigt, in der oberen linken Ecke.
Abbildung 6. System-LEDs (E/A-Bereich)
