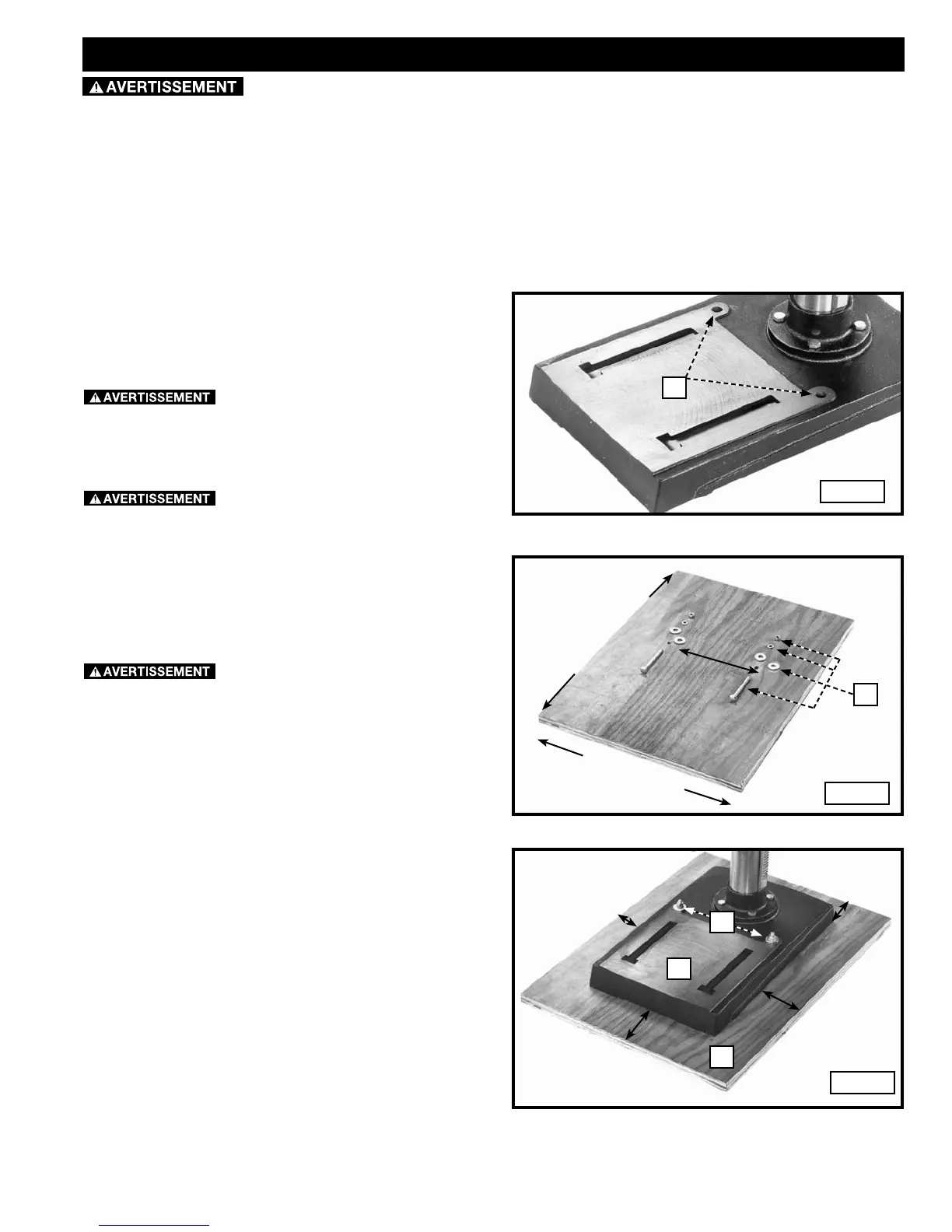

1. Si la perceuse à colonne va être utilisée à un
emplacement permanent, la base doit être solidement
fixée à la surface de support par des fixations à travers
les deux trous de montage (A), fig. 3 de la base de la
perceuse à colonne.
RISQUE D’OPÉRATION PEU SÛRE Si
la perceuseà colonne n’est pas fixée de façon permanente,
la fixer sur une planche de montage en contreplaqué pour
empêcher la perceuse à colonne de basculer en cours
d’utilisation normale.
RISQUE D’OPÉRATION PEU SÛRE
Utiliser du contreplaqué de bonne qualité et d’une épaisseur
minimum de 19 mm (3/4 po). Ne pas construire de planche de
montage en aggloméré car l’aggloméré se fend facilement.
2. Utiliser une base en contreplaqué de dimensions
minimales comme stipulées à la fig. 4 pour fixer la base
de la perceuse à colonne à une surface de support.
3. Installer la base de la perceuse à colonne (D), fig. 5 au
centre de la surface de support (E).
RISQUE D’OPÉRATION PEU SÛRE
S’assurer qu’il y ait au moins 76 mm (3 po) aux quatre
côtés de la base comme indiqué à la fig. 5.
4. Percer deux trous de 9,1 mm (3/8 po) de diamètre dans
les trous (A), fig. 3 de la base de la perceuse à colonne et
dans la surface de support (E), fig. 5.
NOTE: Placer un morceau de chute de coupe sous la surface
de support lors du perçage des trous pour éviter que la
mèche n’endommage le matériel sous cette surface.
5. Fixer la base de la perceuse à colonne à la planche de
montage à l’aide des boulons de carrosserie, rondelles
plates, rondelles de blocage et écrous hexagonaux (C),
fig. 4 fournis avec la perceuse à colonne. Les trous pour
les têtes de boulons de carrosserie et les rondelles plates
doivent être noyés de sorte que les têtes de boulon
affleurent ou sont sous la surface inférieure de la planche.
S’assurer d’utiliser une rondelle plate, une rondelle de
blocage et un écrou hexagonal au-dessus de la base de
la perceuse à colonne comme indiqué en (F), fig. 5.
Fig. 3
ASSEMBLY
POUR VOTRE PROPRE SÛRETÉ, NE RELIEZ PAS LA MACHINE À LA SOURCE D'ÉNERGIE JUSQU'À
CE QUE LA MACHINE SOIT COMPLÈTEMENT ASSEMBLÉE ET VOUS LISEZ ET COMPRENEZ LE MANUEL D'INSTRUCTION
ENTIER.
Fig. 4
Fig. 5
A
C
F
E
D
L'ESTIMATION DE TEMPS D'ASSEMBLEE
L’Assemblée pour cette machine prend les heures approximativement 30 minutes à 1 heure
OUTILS NÉCESSAIRES
Clé hexagonale 3mm et 5 mm (fournie)
Clé à douille 10mm, 17mm et 24mm (non fournie)
