32
RISQUE D’OPÉRATION PEU SÛRE La base de contreplaqué doit être fixée au plancher ou sur la surface de
support si la perceuse à colonne à une tendance à vibrer, « marcher », ou glisser en cours de fonctionnement normal.

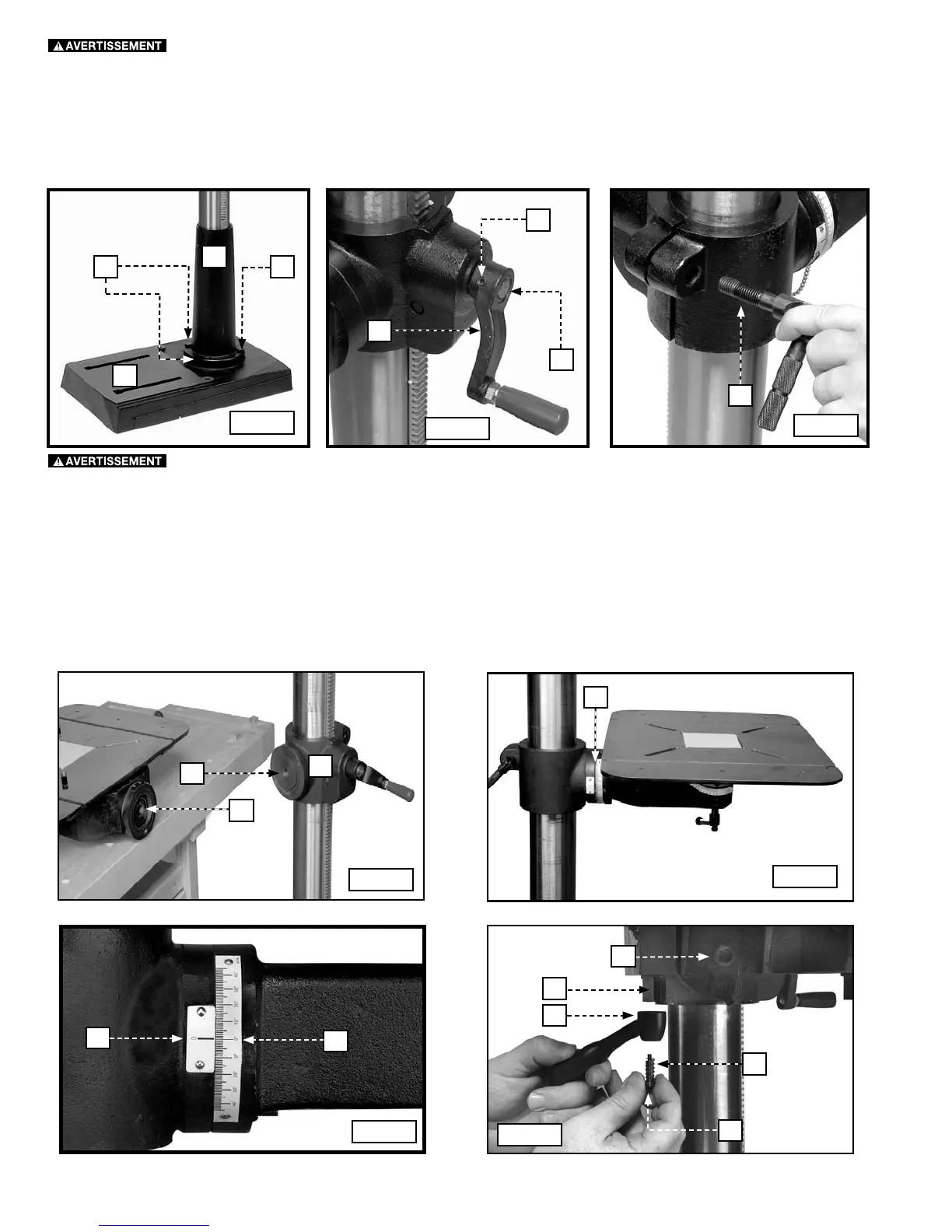

6. Assembler la colonne (A), fig. 6 à la base (B) à l’aide des quatre vis à tête hexagonale (C) M10x40 mm dont trois sont
montrées.
7. Assembler la poignée (D), fig. 7 qui lève et abaisse la table à la tige de la vis sans fin (E) et serrer la vis (F) contre la partie plate
de la tige à l’aide de la clé de 3 mm fournie.
8. Visser la poignée de fixation (G), fig. 8 dans le trou à l’arrière du support de la table comme illustré.
Fig. 6
Fig. 7
Fig. 8
A
C
B
C
D
E
F
G
RISQUE DE LEVAGE. La table de la perceuse à colonne est pesante. Deux personnes sont peut-être nécessaires
pour la fixer à la perceuse à colonne.
9. Pour assembler la table au joint d’articulation, aligner la face pilote (H), Fig. 9 du joint d’articulation (K) avec le support de la table
(J) avant de serrer le boulon de la table (D) Fig. 10A.
10. S’assurer que le pointeur fin (E), Fig. 10 du joint d’articulation s’aligne avec le zéro (0) de l’échelle (F) de la table de support.
11. Pour assembler un levier de blocage d’inclinaison avant (G), Fig. 10A, insérer le levier dans l’écrou de serrage du collier du
tourillon (H) sous la table comme indiqué.
12. Glisser le ressort (I), fig. 11 sur la vis fendue (J) et l’insérer sur le levier et l’écrou du collier de serrage du tourillon.
13. Serrer la vis (J) bien à fond. Le levier devrait glisser de haut en bas sur la vis pour desserrer et serrer le mécanisme d’inclinaison
de la table.
Fig. 9
Fig. 10
Fig. 11
Fig. 12
H
K
J
F
F
E
D
G
H
I
J
