BLESSURE AUX YEUX – Rayonnement laser. Ne pas fixer du regard le faisceau du laser, l’ouverture ou le
reflet du rayon sur une surface réfléchissante.

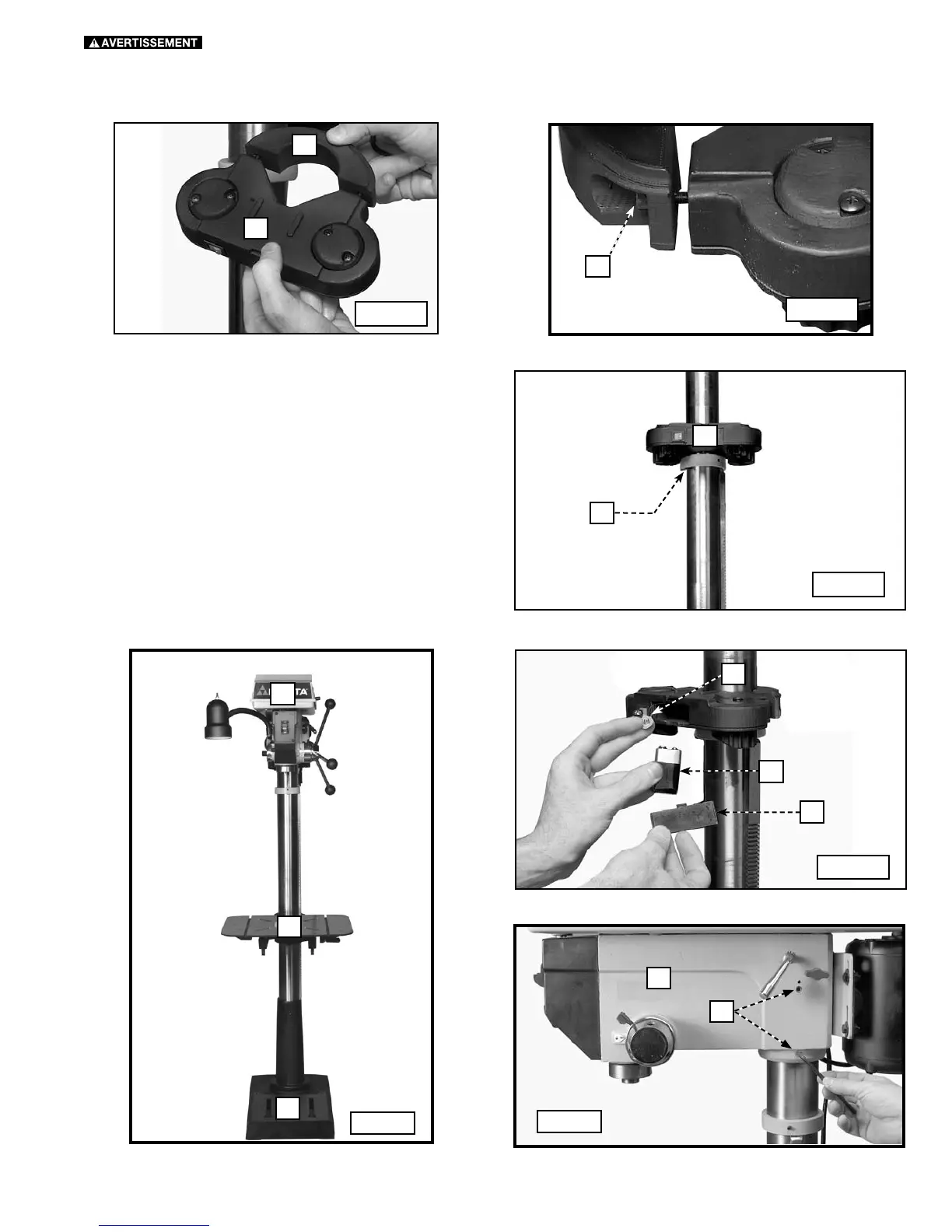

14. Utilisation de la 4mm clé Allen fournie, visser lâchement la partie avant du boîtier du système laser (A, Fig. LA1) à la partie
arrière du boîtier (B) à l’aide des deux vis d’assemblage à six pans creux (C) Fig. LA2 encart compris dans l’emballage du laser.
Fig. LA1
Fig. LA2
A
B
15. Installer le boîtier assemblé du système laser sur la
colonne de la perceuse (D) Fig. LA3 et la déposer sur le
collet (E).
16. Serrer les vis (C, Fig. LA2 encart). S’assurer que le boîtier
du système laser est positionné de sorte qu’il y ait un
laser de chaque côté de la colonne (D).
17. Déposer le couvercle de la pile (F, fig. LA4) du boîtier du
système laser.
18. Insérer une pile (G) de 9 volts (non fournie) entre les
bornes (H).
19. Insérer la pile dans le compartiment (I) et refermer le
couvercle.
20. Glisser la tête de la perceuse à colonne (K), fig. 11 sur la
colonne aussi loin que possible. Aligner la tête (K), fig.
12 avec la table (L), fig. 12 et la base (M), fig. 12 et serrer
les deux vis de blocage (N), fig. 11 avec la clé de 5 mm
fournie.
A
Fig. LA3
Fig. LA4
Fig. 11
Fig. 12
D
E
H
G
F
K
N
M
L
K
