34

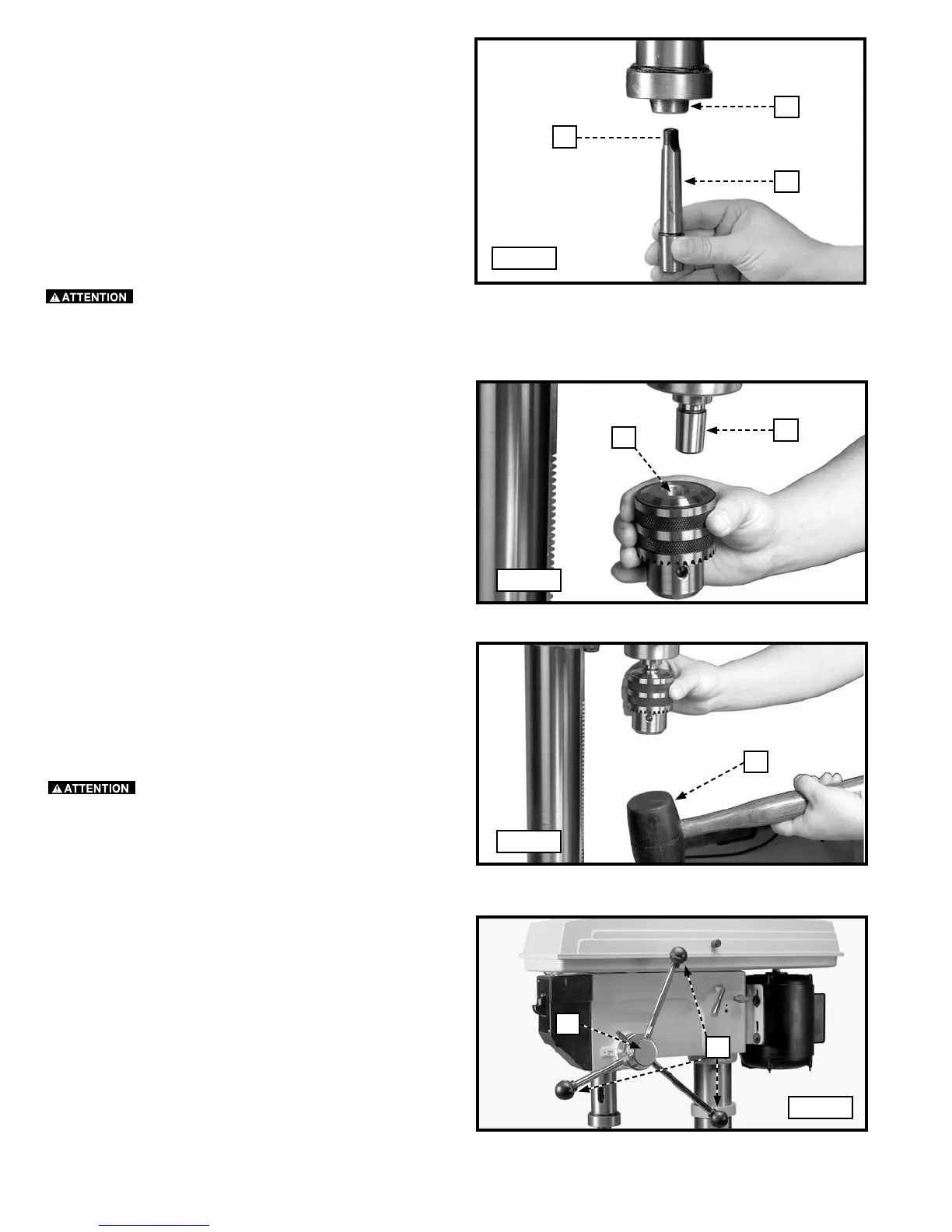

IMPORTANT: s’assurer que la broche conique (O), fig. 14 et
le trou taraudé du mandrin (P) sont propres et exempts de
graisse et de couches protectrices de vernis ou d’antirouille.
REMARQUE: un nettoyant à four domestique nettoie
efficacement toute substance du mandrin; toutefois, suivre
soigneusement les consignes de sécurité du fabricant lors de
son utilisation.
MPORTANT: Ouvrir le machoires du mandrin autant que
possible tout en s'assurant que les machoires sont a l'interieur
du mandrin.
22. Tenir le mandrin sur le bout conique de la broche et
frapper avec un marteau-caoutchouc (Q), ou un bloc de
bois et un marteau, pour fixer le mandrin, comme indiqué
à la fig. 15.
RISQUE DE DÉGATS MATÉRIELS. Pour
empêcher tout dommage au mandrin, ne JAMAIS enfoncer le
mandrin sur la broche à l’aide d’un marteau en métal.
23. Visser les trois poignées (R) de l’arbre pignon dans les
trois trous taraudés situés sur l’arbre pignon (S) comme
indiqué à la fig. 16.
IMPORTANT: s’assurer que le trou taraudé au bas de la
broche (T), fig. 13 et le bout conique de l’adaptateur de la
broche (U) sont propres et exempts de graisse et de couches
protectrices de vernis ou d’antirouille.
REMARQUE: le cas échéant, un nettoyant à four domestique
nettoie efficacement les couches protectrices de la broche et
sonadaptateur;toutefois,suivresoigneusementlesconsignes
de sécurité du fabricant lors de son utilisation.
21. Enfoncer vers le haut, l’adaptateur de la broche (U),
fig. 13 sur la broche (T) tout en s’assurant que le tenon
d’entraînement (V) s’insère parfaitement dans la fente de
contact à l’intérieur de la broche (T).
Fig. 16
Fig. 15
Fig. 14
Fig. 13
T
V
U
P
O
Q
S
R
RISQUE DE DÉGATS MATÉRIELS. Pour
éviter des dommages au laser, empêcher le contact de
la gousse laser avec une solution de nettoyage. Vous
pouvez nettoyer la gousse laser avec un tissu de coton
sec.
