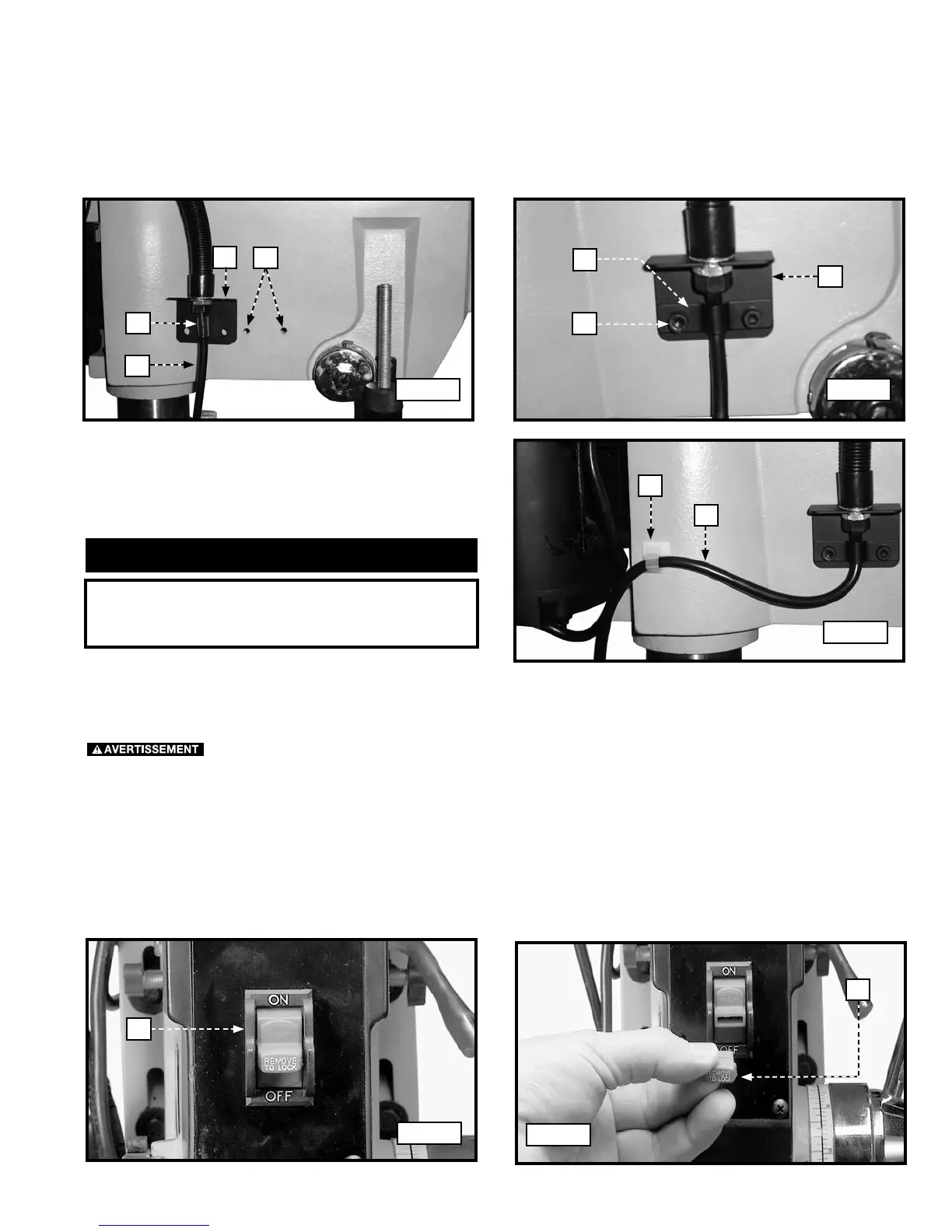

24. Aligner les deux trous du support de la lampe (A), fig. 17, avec les deux trous (B) sur le côté de la tête de la perceuse à
colonne.
25. Placer la bague du cordon (C), fig. 17 autour de la partie supérieure du cordon de la lampe (D).
26. Aligner les deux trous du support du cordon de la lampe (F), fig. 18 avec les deux trous du support de la lampe (A) et de la tête
de la perceuse à colonne.
27. Insérer une rondelle de 6,4 mm (1/4 po) sur une vis d’assemblage à tête cylindrique M6x1x12 mm. Insérer la vis (G), fig. 18
dans le trou du support de renfort du cordon et du support de la lampe puis visser la vis dans la tête de la perceuse à colonne.
Répéter ces étapes pour l’autre trou du renfort et serrer solidement les deux vis.strain relief bracket and the lamp bracket and
thread the screw into the drill press head. Repeat this process for the remaining hole in the cord strain relief bracket and tighten
both screws securely.
28. Décoller la protection de la fixation du cordon (H), fig. 19
et apposer la fixation à l’endroit illustré. S’assurer que le
cordon est hors de la trajectoire de la perceuse puis fixer
le cordon (J) à la fixation du cordon (H) comme indiqué à
la fig. 19.
L’interrupteur (A) fig. 20 est situé à l’avant de la tête de la perceuse à colonne. Pour mettre la perceuse à colonne en marche,
relevez le bouton à la position «ON» (MARCHE). Pour l’arrêter, abaissez le bouton à la position «OFF» (ARRÊT).
RISQUE DE BLESSURES. En cas de panne d’électricité (telle un disjoncteur désarmé ou un fusible grillé), tou-
jours déplacer l’interrupteur en position d’arrêt (off) jusqu’à ce que l’alimentation soit rétablie.
IMPORTANT: Il est conseillé de verrouiller l’interrupteur de la machine à la position «OFF» (ARRÊT) lorsque celle-ci n’est pas
utilisée pour empêcher l’emploi non autorisé de cette machine. Pour cela, il faut saisir le bouton de l’interrupteur (B) et le retirer de
l’interrupteur comme l’illustre la figure 21. Une fois le bouton (B) enlevé, l’interrupteur ne fonctionne plus. Toutefois, si le bouton est
enlevé lorsque la perceuse est en marche, la perceuse peut être tout de même être mise à l’ARRÊT, mais elle ne pourra pas être
remise en marche sans ce bouton (B).
A
B
C
D
F
A
G
H
J
MISE EN MARCHE ET ARRÊT DE LA PERCEUSE À COLONNE
A
ERROUILLAGE DE L’INTERRUPTEUR EN POSITION «OFF» (ARRÊT)
B
Fig. 17 Fig. 18
Fig. 19
Fig. 20
Fig. 21
