38

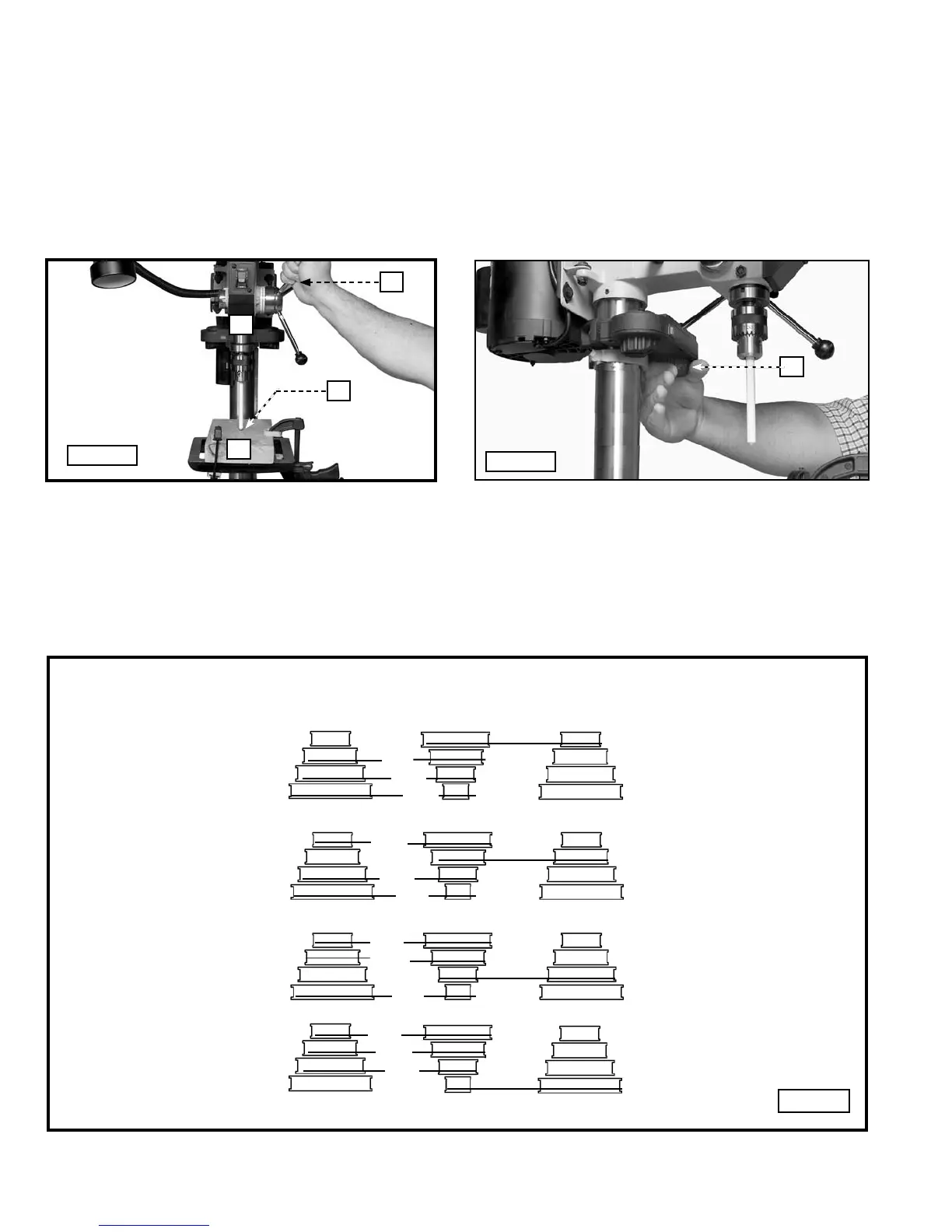

RÉGLAGE DU POINT D’INTERSECTION DES LASERS
1. Placer une pièce de bois (D, fig. L4) sur la table et la fixer en place.
2. Tourner le fourreau (B) pour l’abaisser et faire une indentation dans le bois avec la goupille d’alignement (D) Fig. L4.
3. Allumer le laser et régler les deux faisceaux de sorte qu’ils se croisent à ce point en tournant le porte-laser (A, fig. L5).
4.
S’assurer que les lasers alignent aux hauteurs différentes. L’augmentation ou abaisse la table, faire un nouveau retrait, et
vérifier l’intersection des lasers.
Si les lasers ne se croisent pas à différentes hauteurs, refaire le réglage de l’alignement parallèle.
5. Une fois les lasers réglés, serrer les vis de chaque côté du boîtier du système laser. Deux d’entre elles sont illustrées en (F) à la
figure L2.
Fig. L4
A
D
C
Fig. L5
A
B
VITESSES DE LA BROCHE
La broche de cette perceuse peut tourner à douze vitesses. Fig. 28A illustre la position de ceinture et la vitesse qui
correspond.
SPINDLE CENTER
MOTOR
540
360
250
1090
590
410
1820
1280
650
3000
2180
1450
Fig. 28A
