39

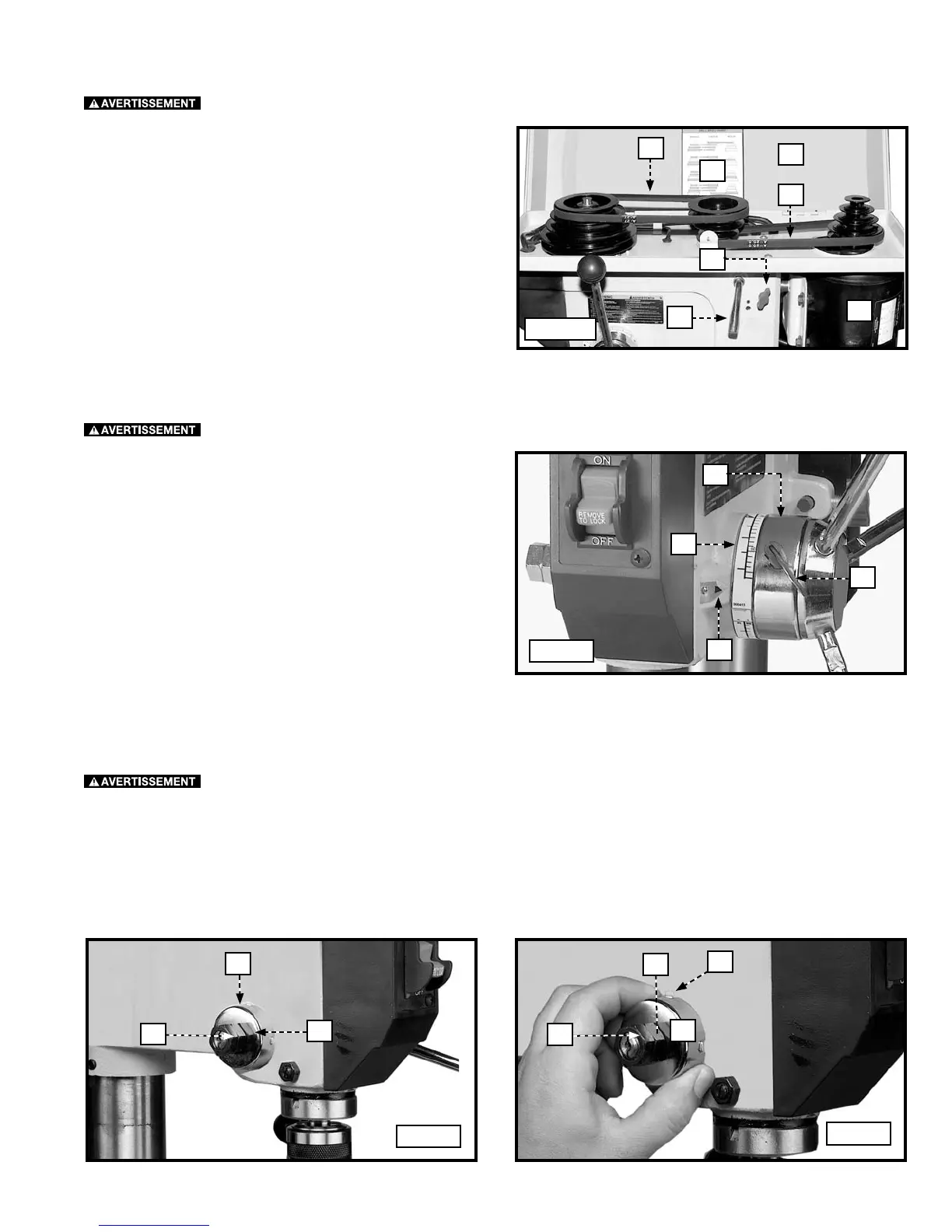

1. Relevez le carter des poulies et de la courroie (A) fig. 28B.
2. Desserrer les boutons de serrure de tension localisés de
côté et d’autre de la tête lançant (un montré à (B) Fig.
28B). En pivotant le moteur (D) vers l’avant de la perceuse à
colonne.
3. Tout en retenant le moteur vers l’avant de la tête de la
perceuse, placez la courroie (C) sur les gradins voulus de la
poulie de la broche et de celle du moteur, comme l’illustre la
figure 28A a 28B.
4. Une fois la courroie en place sur les gradins voulus de la
poulie du moteur et de celle de la broche, déplacez vers
l’arrière le moteur (D), jusqu’à ce que la courroie soit bien
tendue, puis serrez le bouton de verrouillage de la tension
(B).
PERÇAGE À UNE PROFONDEUR PARTICULIÈRE
Lorsque de nombreux trous doivent être percés exactement à la même profondeur, utilisez la butée de profondeur fournie sur le
boîtier de l’arbre du pignon, comme suit
RÉGLAGE DU RESSORT DE RETOUR DE LA BROCHE
La broche retourne automatiquement à sa position haute une fois l’une des trois manettes relâchée. Il est recommandé de retenir cette
manettepourquelabrocheretournelentementàsapositionsupérieureàlasuitedechaqueperçage.Ceressortaétérégléd’une
manière adéquate à l’usine et ne devrait pas être touché à moins que cela ne soit absolument nécessaire. Pour régler le ressort de
retour de la broche, procédez comme suit:
1. Desserrez les écrous (B) et (E) fig. 30. Assurez-vous que le boîtier du ressort (A) reste bien logé sur le côté en fonte de la tête.
2. Tout en TENANT FERMEMENT le boîtier du ressort (A) fig. 31, tirez ce boîtier et tournez-le jusqu’à ce que la saillie (D) s’adapte au
prochain cran du boîtier. Tournez le boîtier dans le sens antihoraire pour augmenter la tension du ressort et dans le sens horaire
pour la réduire. Serrez l’écrou (E) jusqu’à ce qu’il entre en contact avec le boîtier du ressort (A) ensuite, reculez-le de 1/4 de tour.
Serrez l’écrou (B) contre l’écrou (E) pour qu’ils retiennent bien le boîtier en place.
IMPORTANT: L’écrou intérieur (E), une fois serré, ne doit pas toucher le boîtier du ressort (A).
CHANGEMENT DES VITESSES ET RÉGLAGE DE LA TENSION DE LA COURROIE
REMARQUE: Un tableau de vitesse (E) fig. 28B avec dispositions de la courroie est fourni sous le capot de la perceuse à colonne.
DÉBRANCHEZ LA MACHINE.
A
E
F
F
C
B
D
Fig. 28B
1. Insérez un foret dans le mandrin.
2. Desserrer la vis de serrure (A) Fig.29. Tourner l’assemblée
de pignon (B) jusqu’à ce que le pointeur (le C) aligne (sur
l’échelle (D) avec votre profondeur désirée. Resserrer la vis
de serrure (A).
3. Placer la pièce de fabrication sur l’exercice la table de
presse. Elever l’exercice la table de presse jusqu’à ce
que la pièce de fabrication touche à peine le morceau
d’exercice.
4. Entraîner un trou de test pour vérifier la profondeur.
REMARQUE: L’échelle (D) est calibrée en pouces et en
millimètres.millimeters.
B
D
C
A
Fig. 29
B
A
E
B
E
D
A
Fig. 30
Fig. 31
DÉBRANCHEZ LA MACHINE.
DÉBRANCHEZ LA MACHINE.
