Delta 23-197 - Attacher le Porte-Outils; Attachez le Bouclier Anti-Éclats et le Bouclier Oculaire; Montage

French-10 French-11
MONTAGE
ATTACHEZ LE BOUCLIER ANTI-
ÉCLATS ET LE BOUCLIER
OCULAIRE
ATTACHER LE PORTE-OUTILS
1. À l’aide de la clé hexagonale M4 fournie, xez deux vis
hexagonales M5 x 10mm avec une rondelle frein M5 et
une rondelle plate
HP6
pour xer le pare-étincelles
PC3
à
la protection de la roue. Le pare-étincelles doit être à
environ 1/8 de pouce de la meule.
2. Répétez l’étape précédente pour le deuxième pare-
étincelles.
3. Utiliser un boulon de carrosserie M6 x 16mm
HP1
, inséré
à travers le trou le plus extérieur de la protection contre
les étincelles, pour xer le pare-œil
PC2
. Fixer à l’aide
d’une rondelle plate M6
HP3
et d’une rondelle de blocage
M6
HP2
et d’un bouton de verrouillage de la protection
oculaire
HP4
.
4. Répétez l’étape précédente pour la deuxième protection
oculaire.

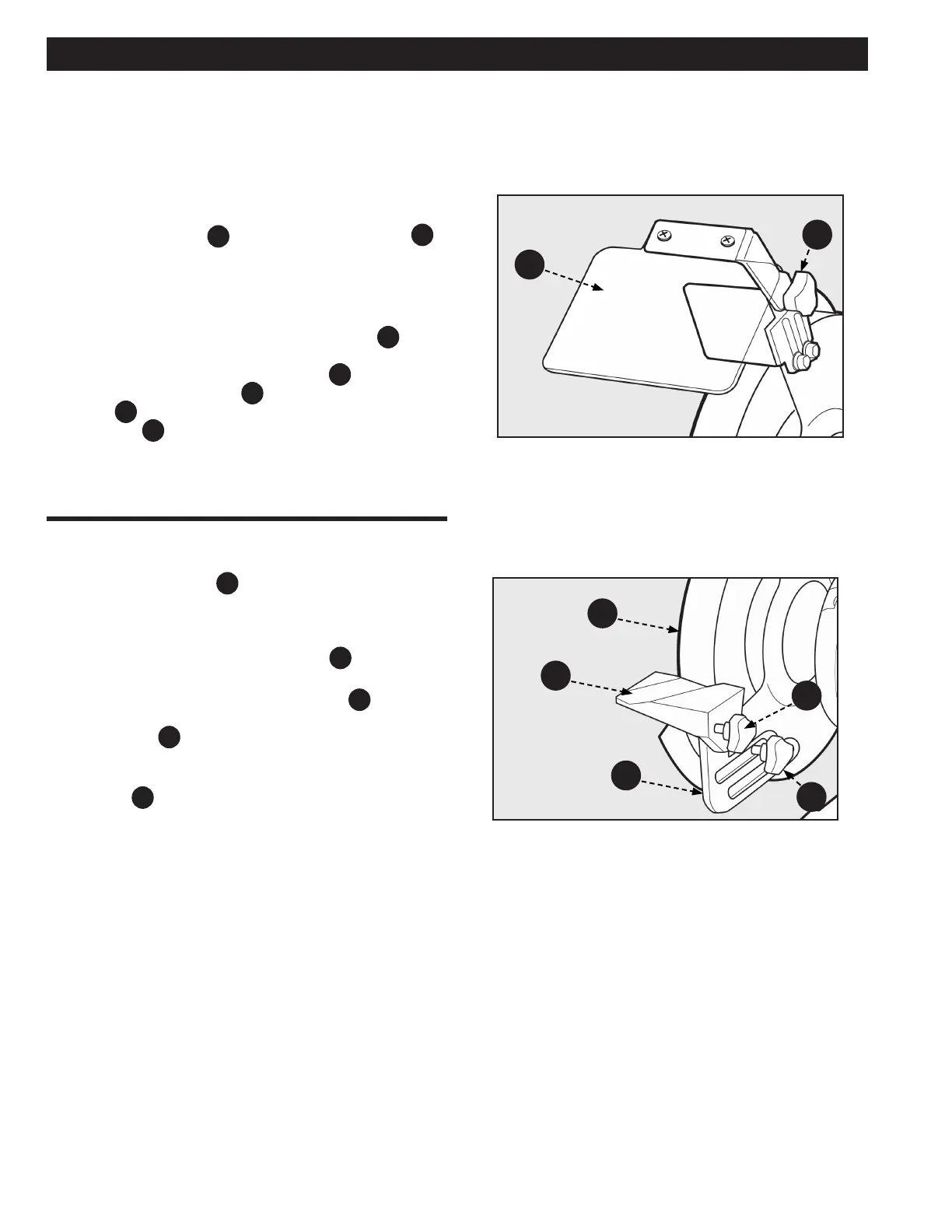

Voir la Figure 1.
1. Retirez le bouton
B
, la rondelle de blocage et la
rondelle plate du boulon de carrosserie situé sur la partie
inférieure du protège-roue. À l’aide du boulon de chariot,
de la rondelle de blocage, de la rondelle plate et du
bouton, xez le support de porte-outil
PC7
à l’intérieur de
la protection de roue, comme illustré.
2. Fixez le support de porte-outil biseauté
PC5
au support
de porte-outil à l’aide d’un bouton de verrouillage de
porte-outil
HP5
.
3. Réglez la position du support du porte-outil de manière à
ce que le porte-outil soit à environ 1/8 de pouce de la
meule
A
.
4. Répétez les étapes ci-dessus pour le deuxième porte-
outil.
Voir la Figure 2.
Figure 1
Figure 2
PC2
PC7
PC5
A
PC3
B
HP5
