Spanish-10 Spanish-11

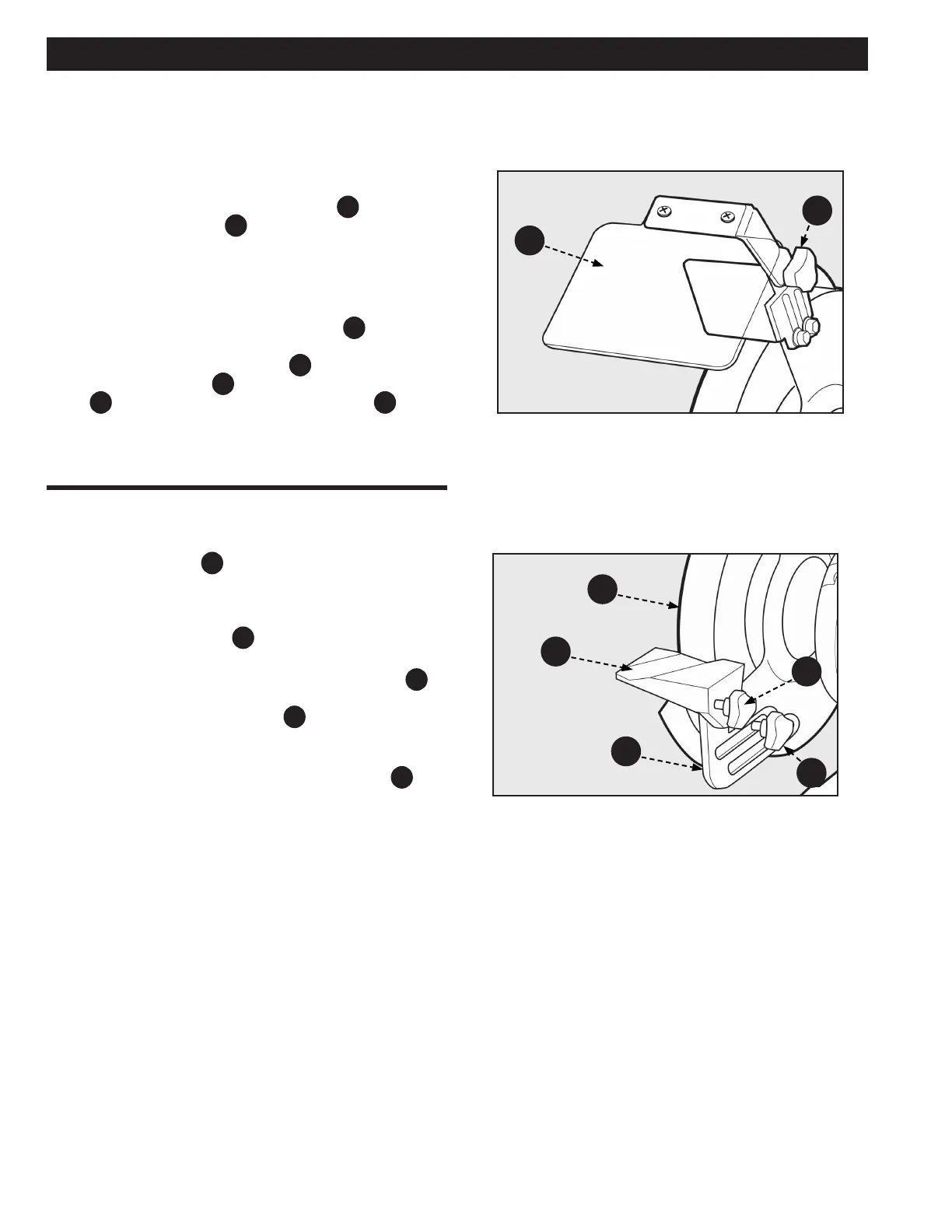

MONTAJE
ACOPLAR EL ESCUDO
ANTICHISPAS Y EL ESCUDO
OCULAR
INSTALACIÓN DEL SOPORTE
1. Utilizando la llave hexagonal M4 suministrada, je dos
tornillos hexagonales M5 x 10mm con una arandela de
seguridad M5 y una arandela plana
HP6
para fijar el
escudo antichispas
PC3
al protector de la rueda. El
protector de chispa debe estar aproximadamente a 1/8
de pulgada de la muela.
2. Repita el paso anterior para el segundo protector de
chispas.
3. Utilice un tornillo de carro M6 x 16mm
HP1
, insertado a
través del agujero más externo del protector de chispa,
para jar el protector de ojo
PC2
. Asegúrelo con una
arandela plana M6
HP3
y una arandela de seguridad M6
HP2
y un pomo de bloqueo del escudo ocular
HP4
.
4. Repita el paso anterior para el segundo escudo ocular.
Véase la Figura 1.
1. Retire el pomo
B
, la arandela de seguridad y la
arandela plana del perno del carro en la parte inferior del
protector de la rueda. Con el perno del carro, la arandela
de seguridad, la arandela plana y el pomo, je el soporte
del portaherramientas
PC7
en el interior del protector de
la rueda, tal como se muestra.
2. Fije el soporte del portaherramientas biselado
PC5
al
soporte del portaherramientas utilizando una perilla de
bloqueo del portaherramientas
HP5
.
3. Ajuste la posición del soporte de la herramienta de
manera que el soporte de la herramienta esté
aproximadamente a 1/8 de pulgada de la muela
A
.
4. Repita los pasos anteriores para el segundo
portaherramientas.
Véase la Figura 2.
Figura 1
Figura 2
PC2
PC7
PC5
A
PC3
B
HP5
