48

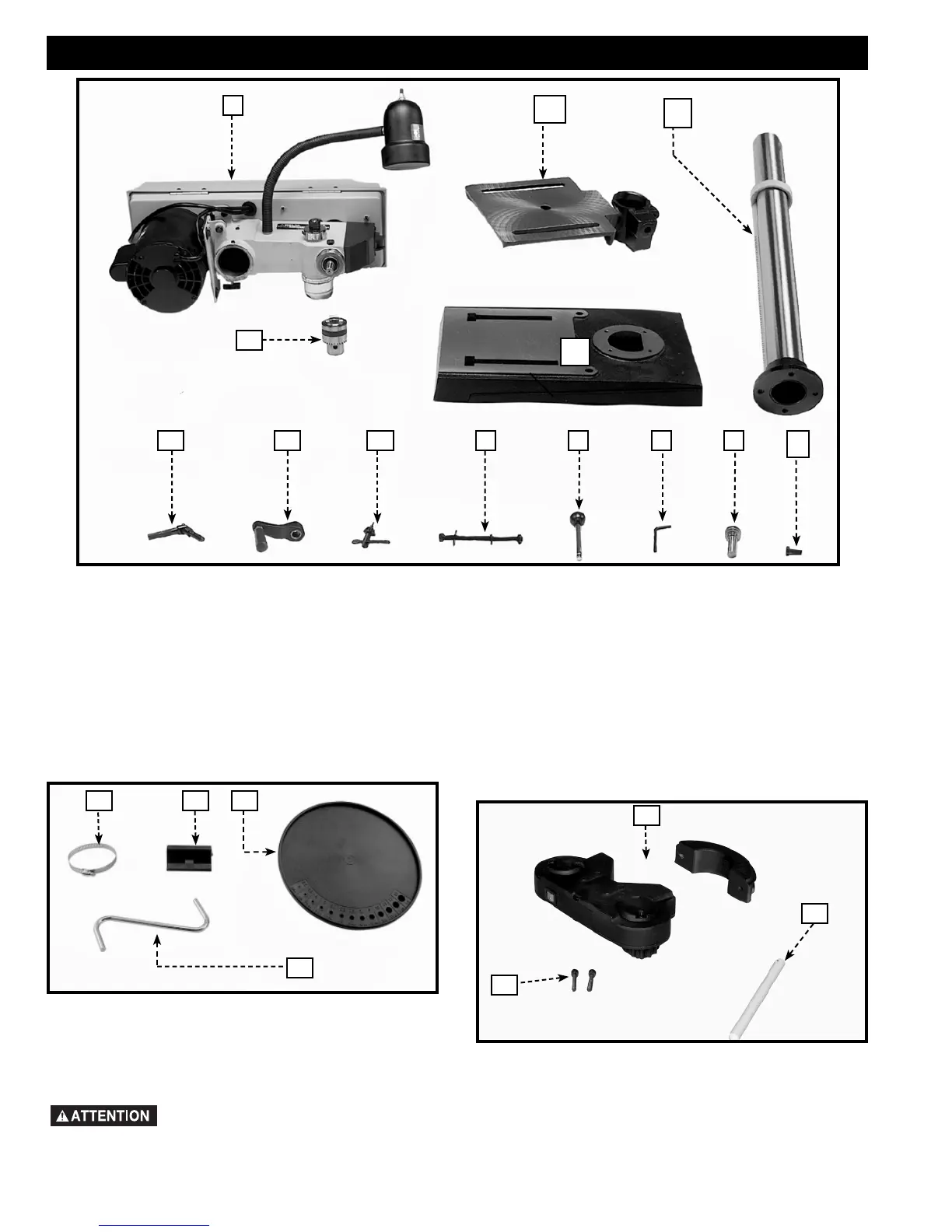

1 - Tête et moteur de la perceuse à colonne
2 - Manivelle de relèvement et d’abaissement du table
3 - Levier de blocage du table
4 - Mandrin
5 - Clé de mandrin
6 - Manette de l’arbre du pignon (3)
7 - Vis à collet carré M8 x 1,25 x 125 mm (2), rondelle
plate M8 (2), rondelle-frein M8.1 (2), écrou hex. M8
x 1,25 (2) (pour fixer le socle à la surface portante)
8 - Engrenage à vis sans fin pour le mécanisme de
relèvement et d’abaissement du table
9 - Clé Allen (2)
10 - Vis à tête hex. M8 x 1,25 x 25 mm (4)
11 - Table
12 - Base
13 - Colonne, bride et crémaillère
14 - Collier de serrage
15 - Support de montage
16 - Table utilitaire
17 - Bras de montage
18. Laser
19. Tige d’alignement pour laser
20. Vis d’Assemblage à Six Pans Creux (2)
14
15 16
17
1
11
13
12
10
8967
532
4
CONTENUS DE BOITE
DÉSEMBALLAGE ET NETTOYAGE
Désemballer soigneusement la machine et toutes les pièces de ou des emballage(s) d’expédition. Retirer l’huile anti-
corrosion des surfaces non peintes à l’aide d’un chiffon doux humidifié avec de l’alcool, du diluant à peinture ou de
l’alcool dénaturé.
MISE EN GARDE : N’UTILISER PAS DE SOLVANTS HAUTEMENT VOLATILS TEL L’ESSENCE,
LE NAPHTE, L’ACÉTONE OU DU DILUANT À LAQUE POUR NETTOYER.
Après nettoyage, couvrir les surfaces non peintes d’une cire à parquets d’usage domestique de bonne qualité.
18
19
20
