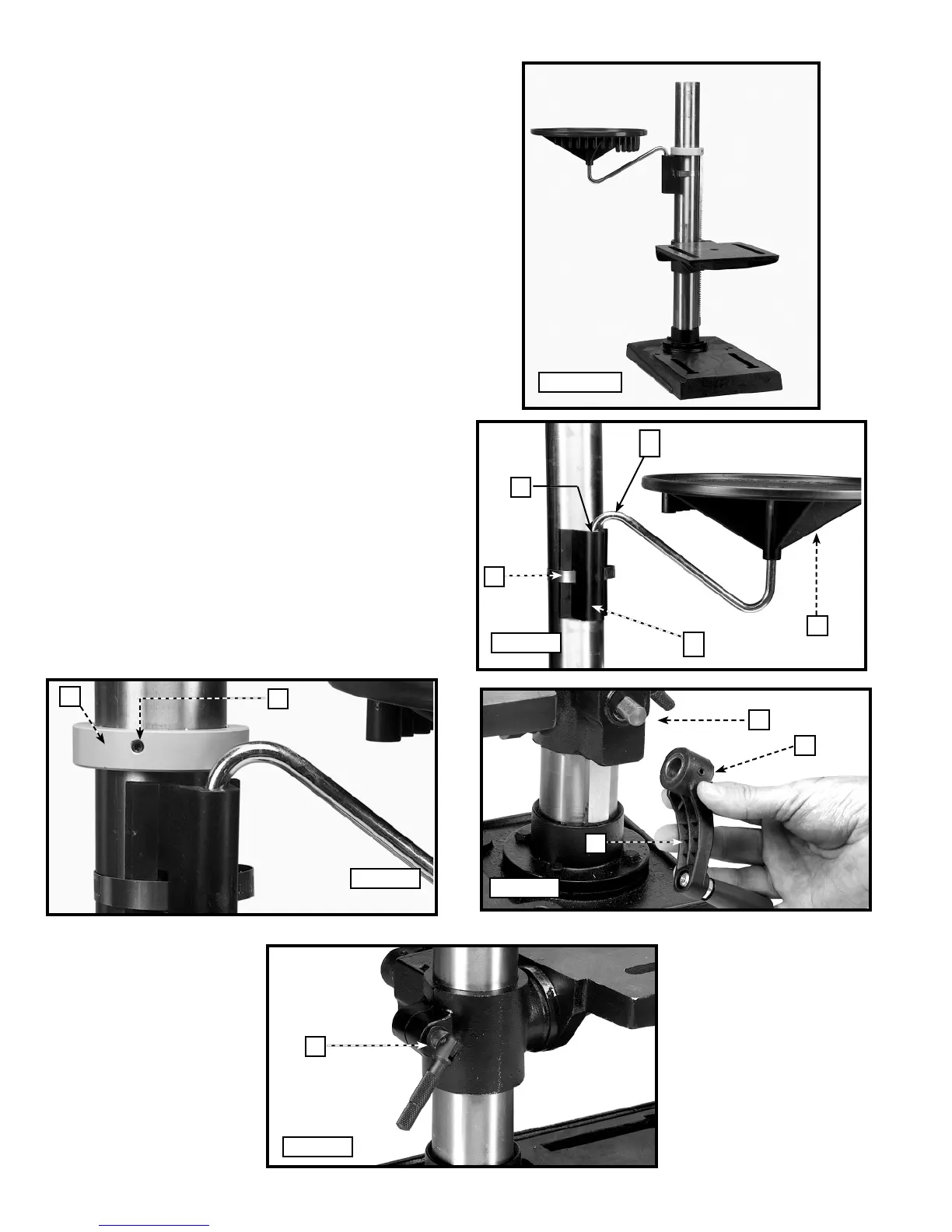

6. Insérer le collier de serrage (B, fig. 10) sur le support
de fixation puis sous la crémaillère et autour de la
colonne. Serrer solidement le collier de serrage sur
le flexible.
7. Insérer le bras de montage (C) dans le trou du
support (D, fig. 10) et attacher le table (T) au bras
de montage.
8. S’assurer que le support, le bras de montage et la
crémaillère sont positionnés, par rapport à la table
de la presse à colonne, comme indiqué à la figure
9.
9. Installer l’anneau (E, fig. 11) (déposée à l’ÉTAPE 1)
sur la colonne.
IMPORTANT : Placer la crémaillère sous la partie
inférieure de l’anneau. Laisser assez d’espace pour
que la crémaillère (F) puisse tourner autour de la
colonne. Serrer la vis de calage (D, fig. 11).
10. Fixer la poignée (K, fig. 12), qui lève et abaisse la
table, à la tige de la vis sans fin (G) et serrer la vis
de calage (L) contre la partie plate de la tige.
11. Visser le montant de la poignée de fixation (M, fig.
13) dans le trou à l’arrière du support de la table.
A
B
Fig. 10
D
C
T
D
E
G
L
K
Fig. 11
Fig. 12
Fig. 9
Fig. 13
M
