92344 Rev. A
Instalación
2

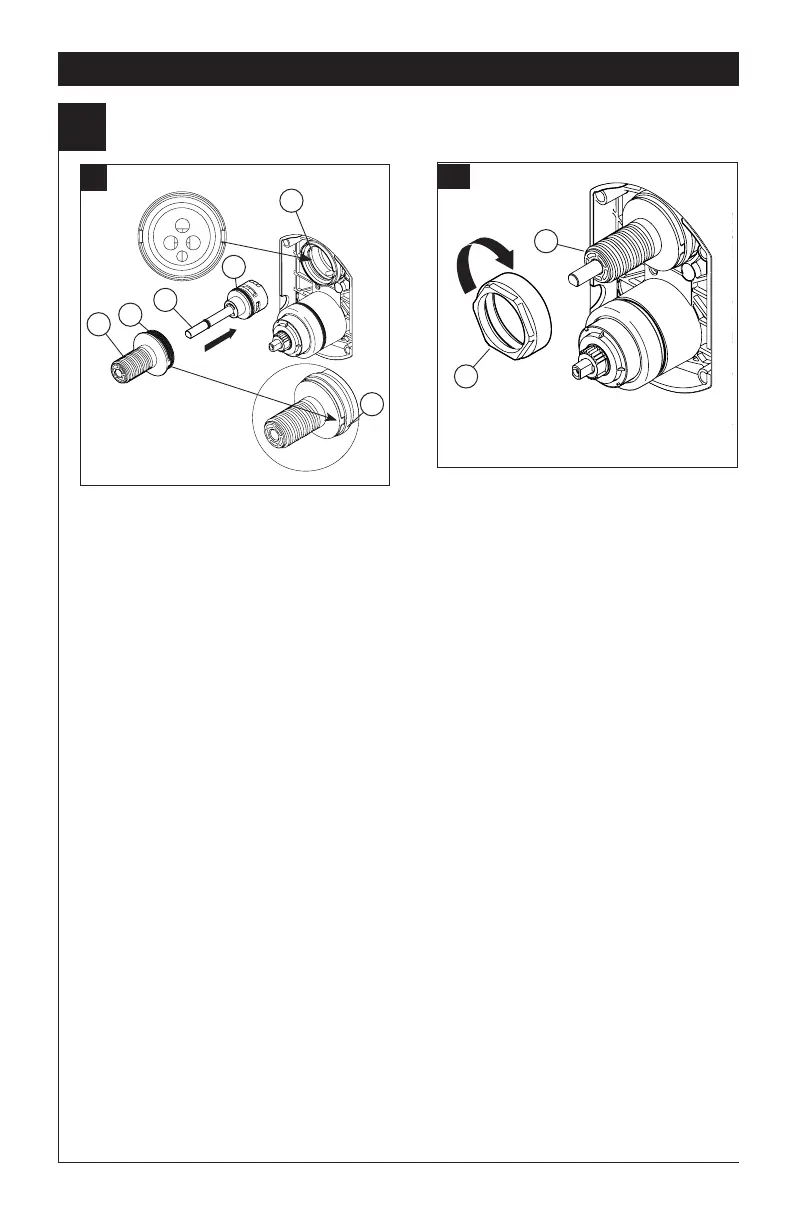

Instalación del cartucho desviador
4
Para la instalación del casquete
Deslice la tuerca tapa (1) sobre el casquillo desviador (2)
y enrosque en el cuerpo de la tubería preliminar.
Apriete a mano de forma segura.
B.
PARA LA INSTALACIÓN DEL CARTUCHO DE DESVÍO:
Aplique lubricante de silicona a la junta tórica (2) para
facilitar la instalación del cartucho desviador con el
casquillo desviador (3). La aplicación de una ligera capa
de grasa de plomeros a las juntas tóricas (4) puede
facilitar el montaje.
Instale el cartucho desviador (1) asegurando que el
pasador de posicionamiento que está en la parte inferior
del cartucho se alinee con el agujero correspondiente en
el cuerpo de la tubería preliminar.
Deslice el casquillo desviador (3) sobre la espiga
del cartucho alineando las lengüetas en el casquillo
desviador con ranuras en el cuerpo de la tubería
preliminar (5).
A.
3
1
5
2
1
2
5
4
