Delta MultiChoice T24859 Series - Instalación del Accesorio

84892 Rev. B
Instalación
6

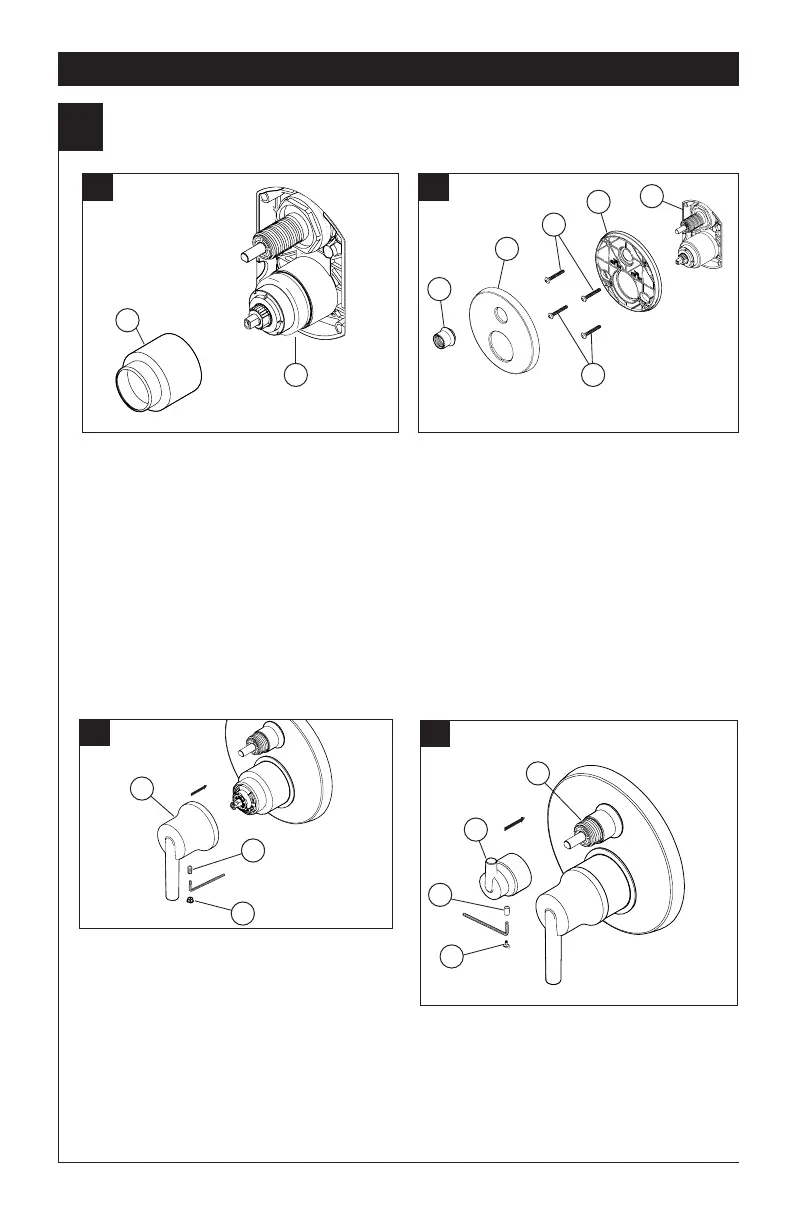

Instalación del accesorio
4
Instalación del casquillo del accesorio
Deslice el casquillo del accesorio (1) sobre el casquete (2),
el cartucho y el cuerpo de la tubería preliminar.
Asegúrese que el casquillo está correctamente colocado
sobre el frente del cartucho.
Instalación del chapetón
Para paredes acabadas de un grosor hasta 1 1/8". Fije la
placa posterior (1) al cuerpo de la unidad de las tuberías
preliminares (2) usando los 4 tornillos (3) proporcionados.
Nota: asegúrese que la placa trasera está colocada con
el frente hacia adelante y con las marcas visibles.
Deslice el chapetón o chapa de cubierta (4) sobre la
válvula y los cartuchos desviadores, enrosque la tuerca del
accesorio (5) proporcionada en el casquillo del desviador.
Nota: para instalaciones en paredes gruesas, ordene
el juego de piezas RP90542 para soporte de la pared
acabada hasta de 2 1/8" de grosor.
En supercies rugosas o desiguales, es necesario
aplicar masilla alrededor de la placa posterior (1) para
complementar el sello. No calafatee la muesca de goteo en
el fondo de la chapa posterior (1). No calafatee el chapetón
(4).
1
2
A. B.
1
2
5
4
3
3
C.
Instalación de la válvula de la manija
Usando una llave allen, instale la manija de la válvula (1)
con el tornillo (2). Aplicando presión, inserte el botón (3)
hasta que esté asentado adecuadamente.
1
2
3
D.
2
1
3
Instalación del desviador de la manija
Inserte la manija del desviador (1) sobre el casquillo del
accesorio (2). Usando una llave allen, inserte el tornillo
de jación/ajuste (3) en la manija (1). Aplicando presión,
inserte la tapa del tornillo de ajuste (4) hasta que esté bien
asentada.
4
