92344 Rev. A
Instalación

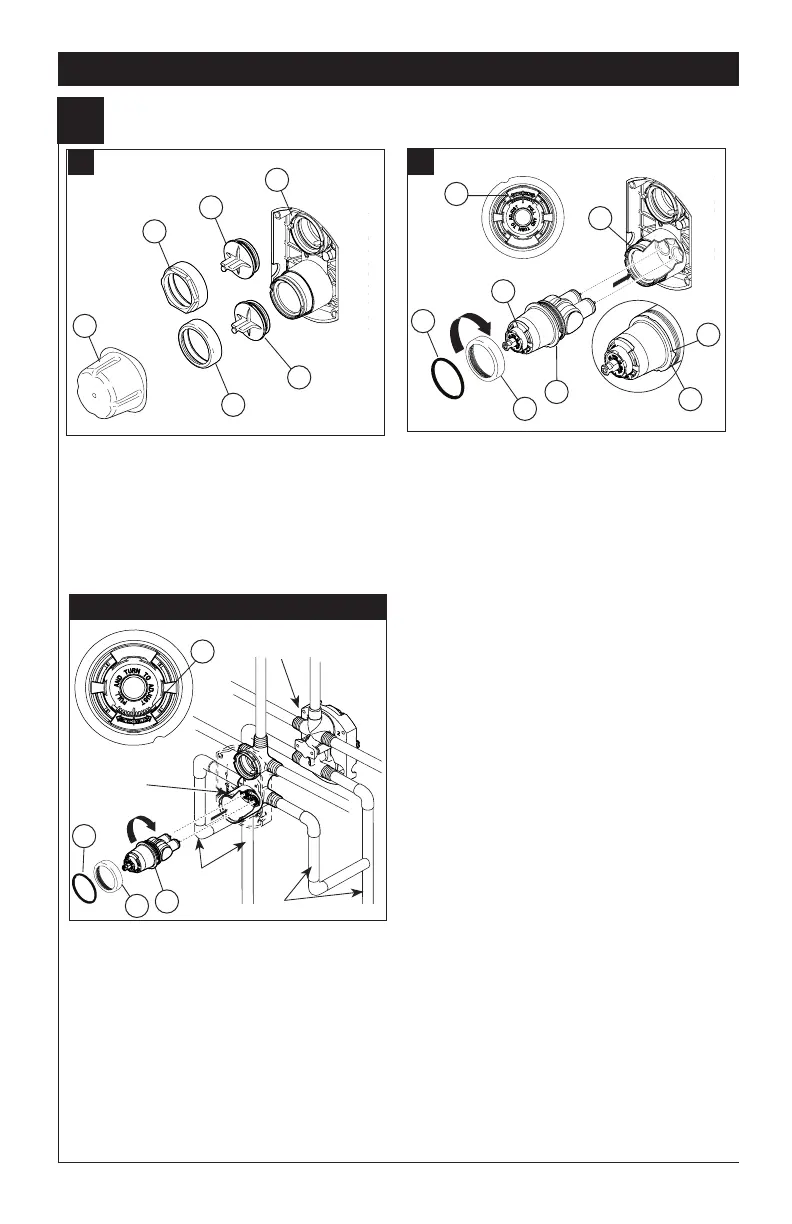

Instalación del cartucho
3
A.
B.
Cierre los suministros de agua.
Quite la tapa (1), las
tuercas tapas (2) y las tapas de prueba (3) del cuerpo de
la tubería preliminar detrás de la pared (4). Coloque una
cubeta o recipiente pequeño sobre el frente del cuerpo
de la válvula y abra lentamente los suministros de agua
para eliminar cualquier residuo de las líneas de suministro
antes de instalar el cartucho. Cierre otra vez el agua de
suministro.
Gire el cartucho de la válvula (1) de forma que las palabras
"HOT COLD" estén en la parte superior. Inserte el cartucho
en el cuerpo de la tubería preliminar. Asegúrese de que
el dentado en el cuerpo está totalmente encajado en la
muesca en el cuerpo de bronce (4). Introduzca la tuerca
tapa (5) en el cartucho y enrosque en el cuerpo. Apriete
bien a mano y deslice la junta tórica (6) en el casquete y el
cartucho.
La aplicación de una ligera capa de grasa de plomeros en
las juntas tóricas puede facilitar el montaje.
Solo para las excepciones de dorso con dorso o
instalaciones inversas (caliente en la derecha y fría en la
izquierda):Gire el cartucho de la válvula (1) de forma que
"HOT COLD" (2) aparezcan abajo.
Aplique lubricante de silicona en las tres juntas tóricas
mostradas para facilitar la instalación del cartucho y quitar
del cuerpo de la tubería preliminar. Instale el cartucho
asegurándose de que los dentados están totalmente
encajados en la ranura en el cuerpo de la tubería preliminar
(véase el paso B).
Deslice la junta tórica (3) y la tuerca tapa (4) sobre el
cartucho y enrosque en el cuerpo de la tubería preliminar.
Apriete con la mano de forma segura.
Instalación dorso con dorso
Normal Installation
(changes not required)
Reverse
Installation
Cold
Hot
1
2
3
4
2
3
1
2
3
4
5
3
4
2
4
3
1
1
6
