Delta RPI M50A

型号 额定电流 线径
RPI M30A_121 DC 30A 6 mm / 10 AWG
2
RPI M50A_120 DC 15A 4 - 6mm / 12 - 10 AWG
2
RPI M50A_122 DC 15A 4 - 6mm / 12 - 10 AWG
2
表 4-5 线径大小

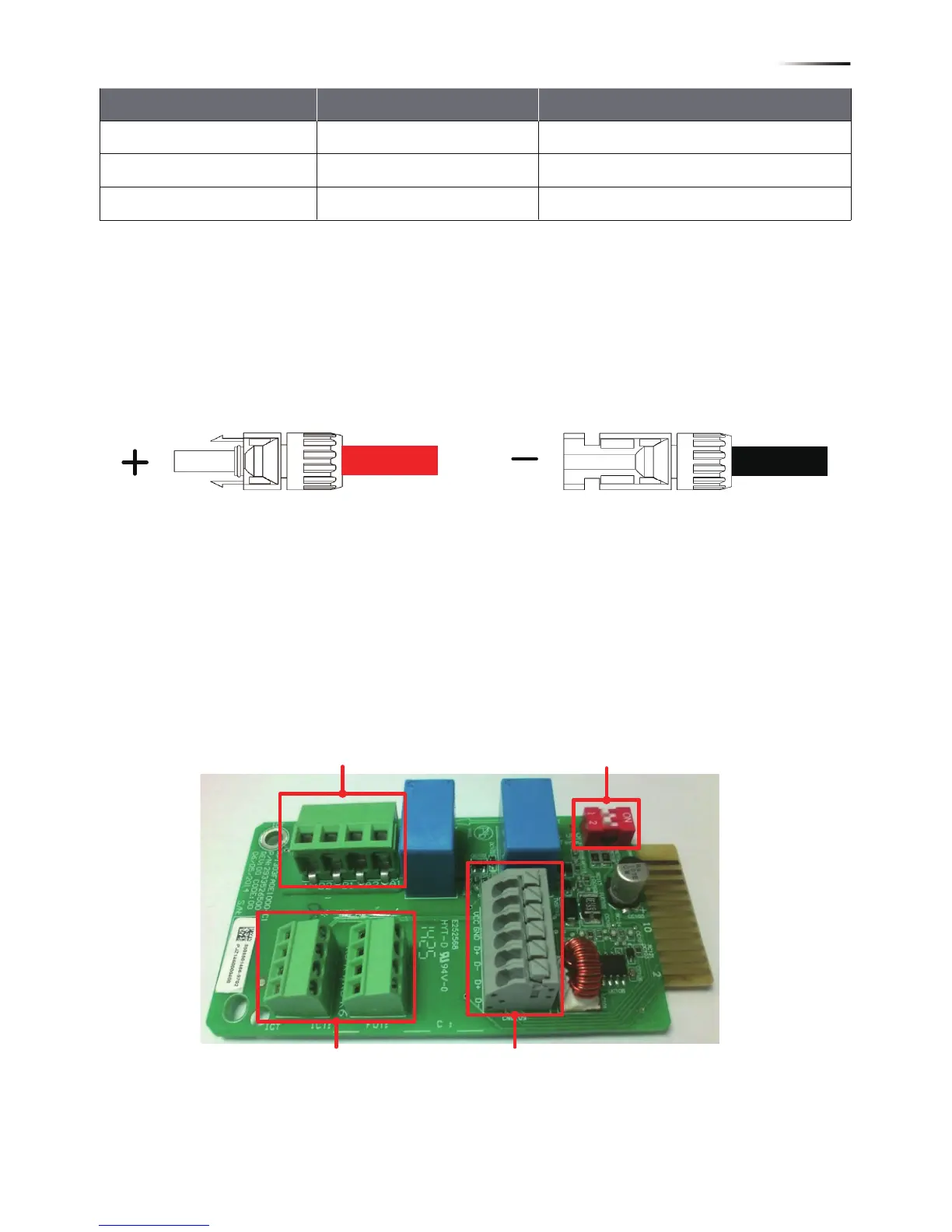

图 4-15 DC配线端子
图4-16 通讯模块示意图
DC 配线端子可分为正极和负极两种，如图4-15所示。配接时请务必确认极
性与逆变器上的标示一致。
PV-KBT 4/6 Ⅱ
PV-KST4/6 Ⅱ
4.5 通讯接口之连接
RPI M30A/ M50A机种之通讯模块请参考图4-16。此模块提供VCC、RS-485、
干接点、紧急关机、以及数字输入等不同功能之连接端子。
** 请使用外径Φ3.5 ~ Φ4.9的电缆线。 **
EPO*1 &
Digital Inputs*6
Dry Contact*2
VCC & RS-485
Terminal Resistor & VCC Switch
111
配 线
