Delta RPI M50A User Manual

RPI M50A 搭配12個PV string 的應用
• 在下述指定的直流輸入端子上安裝Y型接頭(Branch Plug)。
• 打開前端維護蓋板，更換下述指定的直流保險絲由15A改為25A 。

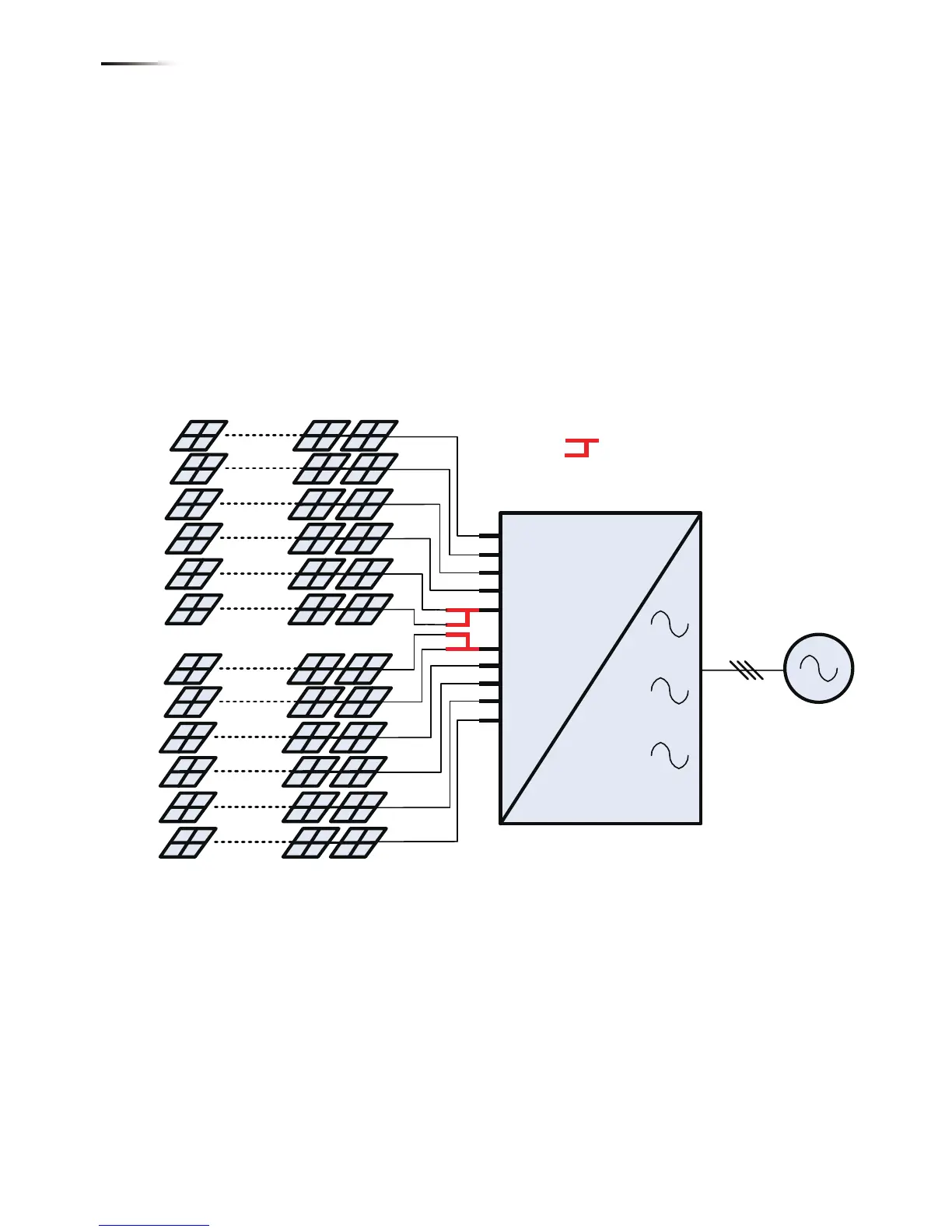

可使用Y形接頭擴充的直流端子
逆變器提供了10組直流輸入端子可進行10個太陽能板串組的配接。
若太陽能板串組數目為12個時，可使用Y形接頭進行擴充。
如下圖所示：
RPI M50A
String 1
String 2
String 3
String 5
String 4
String 6
String 7
String 8
String 9
String 10
String 1
String 2
String 3
String 5
String 6
String 8
String 9
String 11
String 12
String 10
String 7
String 4
Branch Plug
178
配 線
