Delta RPI M50A

型號 額定電流 線徑
RPI M30A_121 DC 30A 6 mm / 10 AWG
2
RPI M50A_120 DC 15A 4 - 6mm / 12 - 10 AWG
2
RPI M50A_122 DC 15A 4 - 6mm / 12 - 10 AWG
2

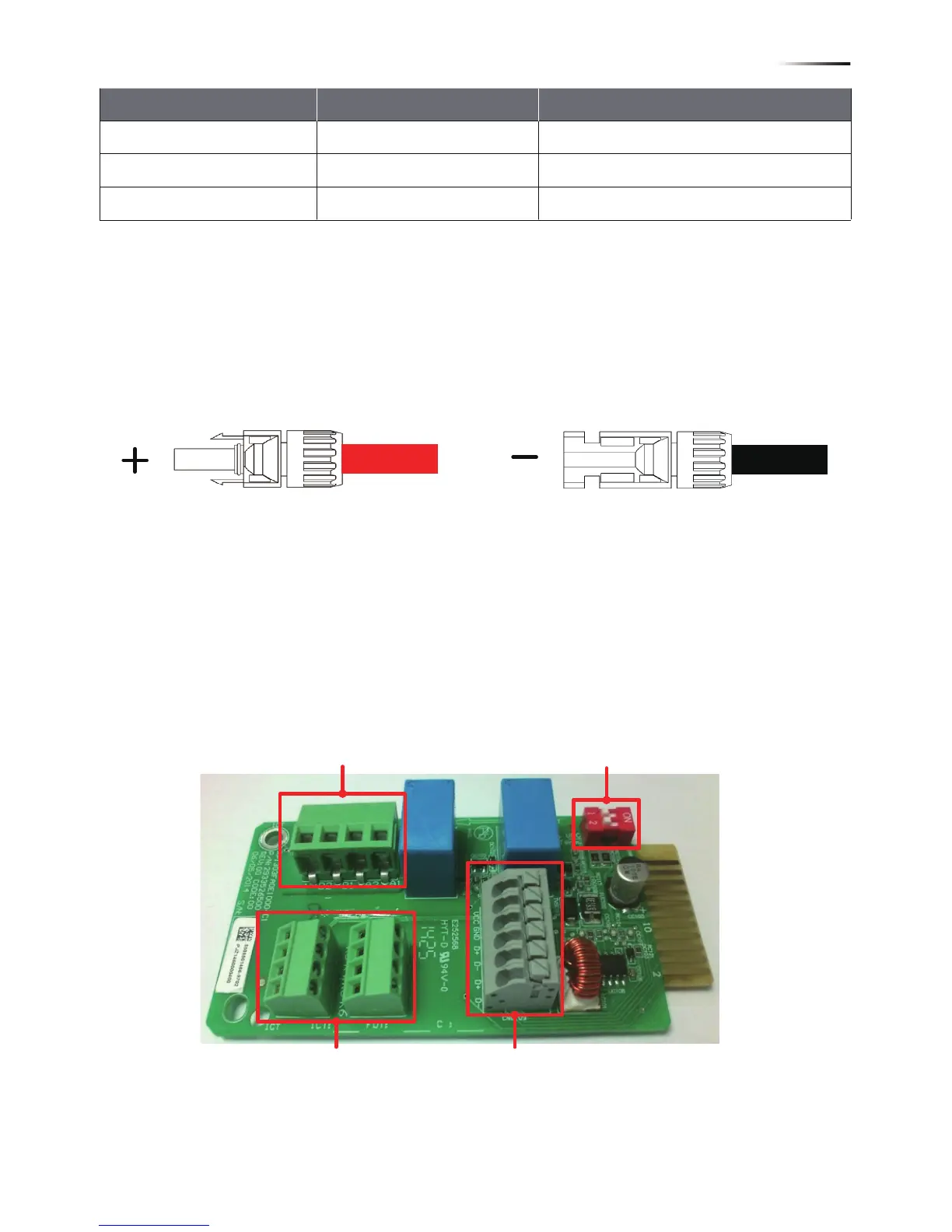

表 4-5 線徑大小
圖 4-15 DC配線端子
圖4-16 通訊模組示意圖
DC 配線端子可分為正極和負極兩種，如圖4-15所示。配接時請務必確認極
性與逆變器上的標示一致。
PV-KBT 4/6 Ⅱ
PV-KST4/6 Ⅱ
4.5 通訊介面之連接
RPI M30A/ M50A機種之通訊模組請參考圖4-16。此模組提供VCC、RS-485、
乾接點、緊急關機、以及數位輸入等不同功能之連接端子。
** 請使用外徑Φ3.5 ~ Φ4.9的電纜線。**
EPO*1 &
Digital Inputs*6
Dry Contact*2
VCC & RS-485
Terminal Resistor & VCC Switch
187
配 線
