4.2 配线前准备事项 (无DC保险丝之机种)
• RPI M30A_121内部并未配备DC保险丝，每组DC输入皆可承受最大30A之
输入电流。每组输入端可以只使用一对DC端子。
• 当太阳能板不接地时，机子DC端可接受并联 或是独立连接。
• RPI系列机种内部并未附带隔离变压器，若太阳能板为正端接地或负端接地
时，DC端仅允许并联配线并需于AC 端加装外部隔离变压器。
• 当太阳能正端或负端接地时，不可以启动PID功能，同时对地阻抗须设定为
“Plus Grounded”或是“Minus Grounded”。
• 不同的DC配线方式需于逆变器控制面板上设定不同的Insulation侦测方式，
请参考5.2.7 Install Settings。

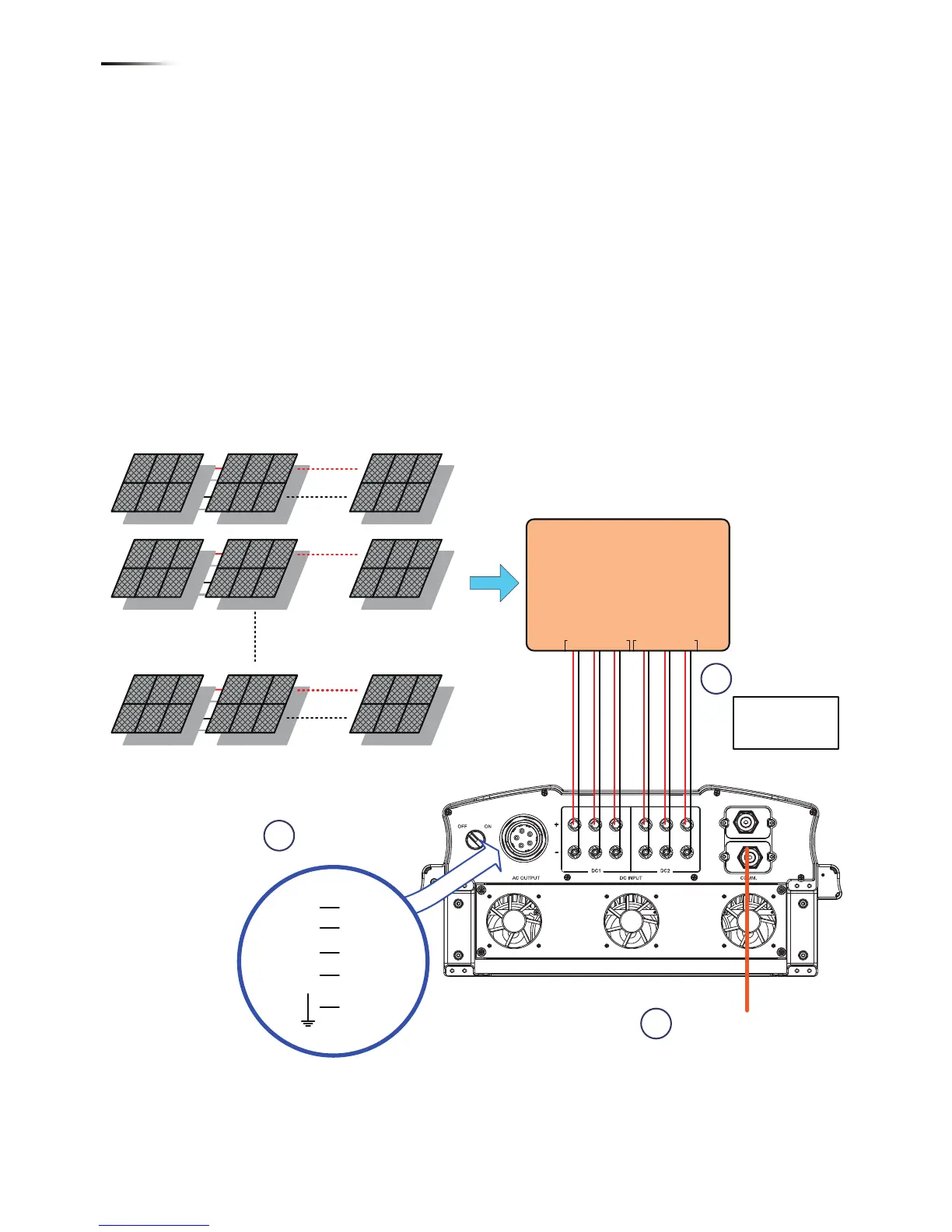

图4-5 M30A_121系统配线图(DC端不接地)
1
2
3
4
L1
L2
L3
N
PE
Communication
Wiring
1
2
3
PV Array
AC Wiring
DC Wiring
Parallel or
Separate
*
* RPI M30A can support 3P3W system.
DC Distribution box
DC1 DC2
96
