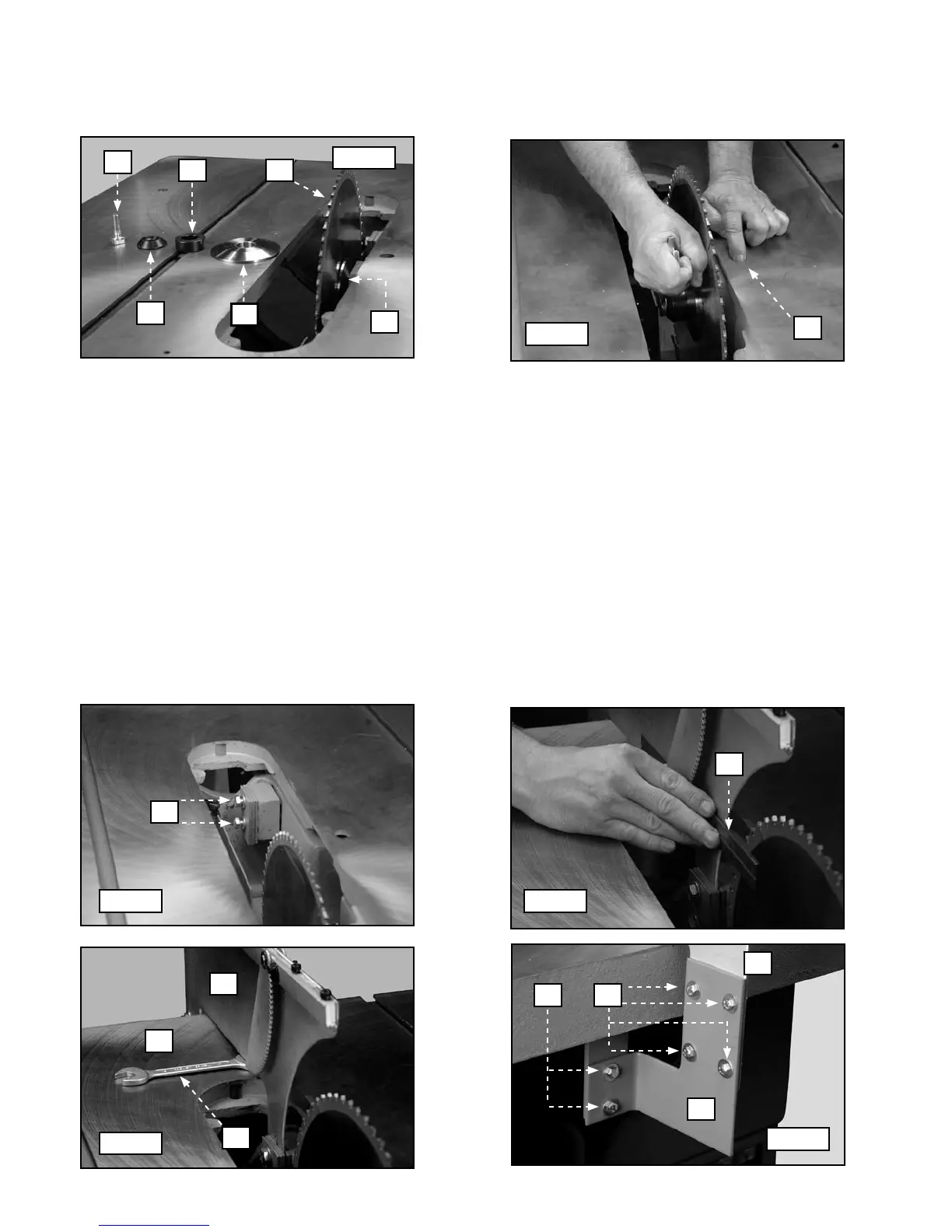

3. Placer la lame de la scie (A) fig. 10, de sorte que les dents pointent vers l’avant de la scie, contre la bride de lame
intérieure (B).
4. Ajouter la bride de lame extérieure (C), la cale (D), le dispositif de fixation (E) et le boulon de l’arbre (F).
5. Enfoncer le bouton de verrouillage de l’arbre (A) fig. 11, et bien serrer le boulon de l’arbre en le tournant dans le
sens antihoraire.
FIXATION DU PROTÈGE-LAME ET DE L’ENSEMBLE DE COUTEAU SÉPARATEUR
IMPORTANT : la largeur de la lame détermine la bonne position du couteau séparateur sur le support de fixation.
1. Desserrer les deux boulons (A) fig. 12.
REMARQUE : le support de fixation du couteau séparateur comporte trois tailles distinctes de cales.
2. Placer une règle droite (A) fig. 13, contre le dos de la lame. Aligner la lame avec le couteau séparateur.
3. Mettre le couteau séparateur à l’emplacement indiqué, avec les cales, du support de fixation du couteau sépara-
teur.
REMARQUE : positionner le couteau séparateur à environ 3 mm (1/8 po) au-dessus de la surface de la table.
4. Utiliser la clé pour arbre (A) fig. 14, comme cale. La mettre entre le couteau séparateur (B) et la surface de la table
(C). Serrer les deux boulons (A) fig. 12.
5. Utiliser les quatre vis à tête hexagonale M6 x 20 mm (A) fig. 15, les huit rondelles plates et les quatre écrous hex-
agonaux pour fixer le support du couteau séparateur (C) fig. 15, au couteau séparateur (D).
6. Utiliser les deux boulons à tête hexagonale M6 x 25 mm (B) fig. 15, quatre rondelles plates et deux écrous hexago-
naux pour fixer l’ensemble de support de couteau séparateur à la bride.
REMARQUE : visser lâchement la boulonnerie pour un réglage ultérieur.
Fig. 10
Fig. 11
A
B
D
E
F
A
Fig. 12 Fig. 13
Fig. 14
Fig. 15
A
A
A
C
B
AB
C
D
