6. Baisser la lame et fixer la plaque amovible (A) fig. 16,
à la table de la scie. Utiliser une règle droite (B) pour
voir si la plaque amovible (A) affleure la surface de
la table (C). Mettre au niveau la plaque amovible en
tournant les boulons hexagonaux requis (D).
7. Utiliser la clé pour arbre comme cale pour régler la
hauteur du linguet antirecul (A) fig. 17. Mettre la clé
sous le linguet antirecul, desserrer la vis (B) et régler
la came (C) de sorte que le linguet antirecul (A) pointe
vers l’arrière et ne touche pas à la table. Régler l’autre
linguetantireculdelamêmefaçon.
IMPORTANT : tourner la poignée de biseautage de lame
de sorte que la lame soit à 45°. Vérifier le linguet antirecul
et s’assurer qu’il ne touche pas à la table.
8. Utiliser une règle droite (A) fig. 18, pour voir si le cou-
teau séparateur (B) est aligné avec la lame (C). Serrer
les boulons de montage.
9. Enlever les deux boulons (A), fig. 19, du sommet du
couteau séparateur (B). Fixer l’ensemble du panier
du protège-lame fig. 20, au couteau séparateur à
l’aide des deux boulons.

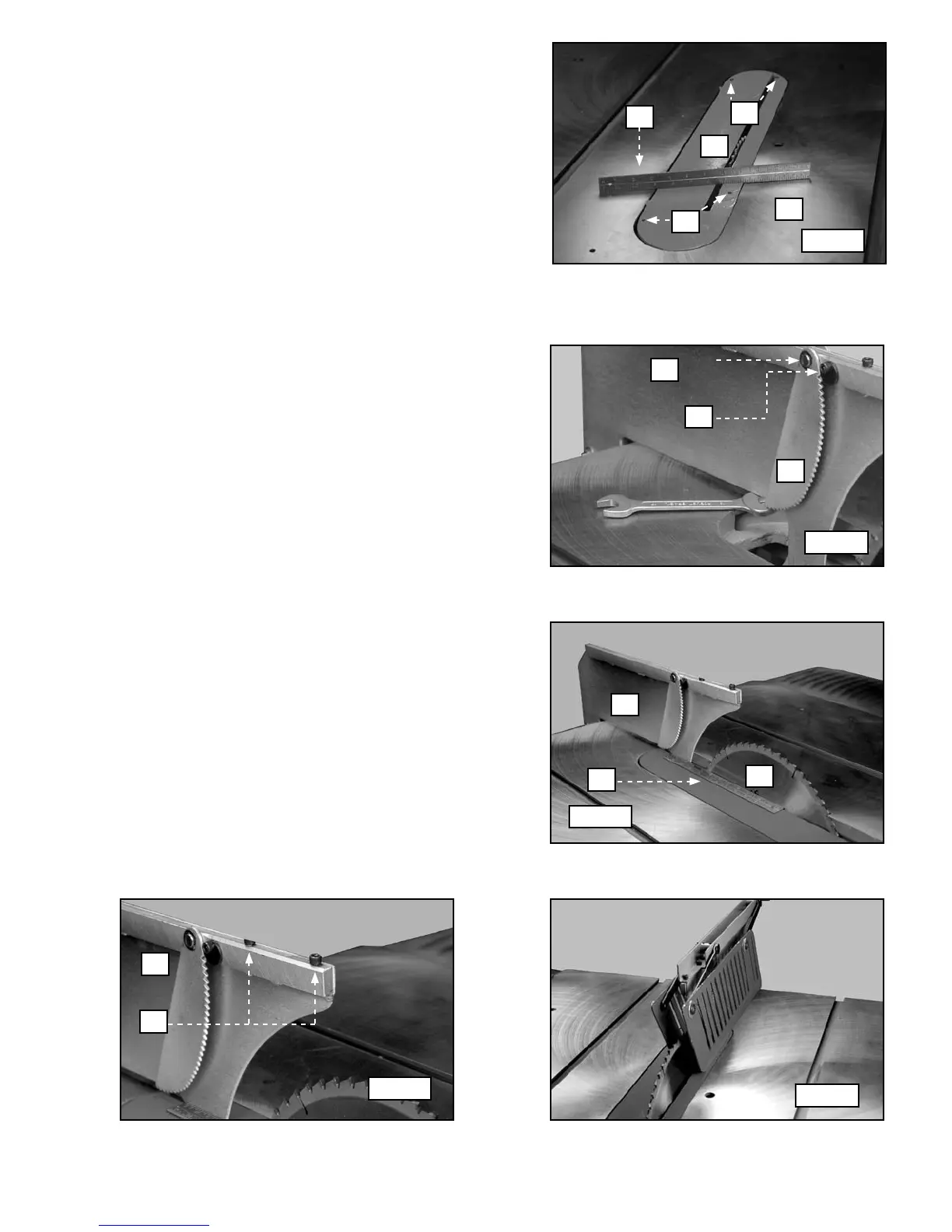

Fig. 16
A
B
C
D
Fig. 17
Fig. 18
A
B
C
A
B
C
Fig. 19
A
Fig. 20
D
B
