40

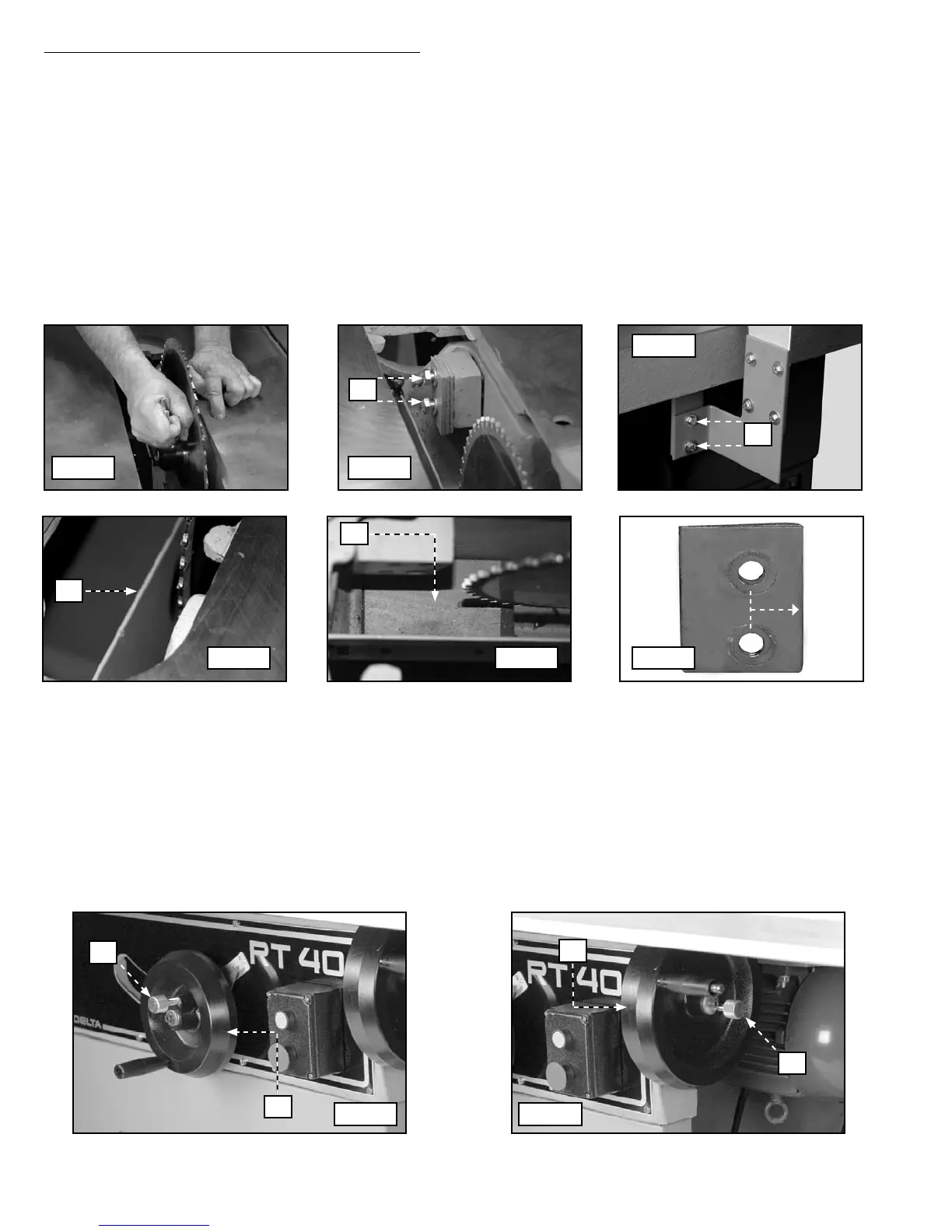

FIXATION D’UNE LAME DE 406 mm (16 po)
1. Enlever le protège-lame et la plaque amovible.
2. Hausser la lame à sa hauteur maximale.
3. Enfoncer le bouton de verrouillage de l’arbre et utiliser la clé de l’arbre fournie pour enlever le boulon de l’arbre. Tourner
la clé vers l’avant de la scie.
4. Enlever les plaques (A) fig. 33.
5. Enlever les deux boulons (A), fig. 34, et retirer le support du couteau séparateur.
6. Retirer le protège-lame (A) fig. 35, et le bloc de bois (A) fig. 36.
7. Positionner la lame neuve sur l’arbre de la scie. Remettre la bride de lame, la cale, le dispositif de fixation et le boulon de
l’arbre.
8. Remettre le protège-lame et le bloc.
9. Remettre les plaques de sorte que la zone courte soit orientée vers la lame (fig. 37). Les trous pratiqués dans la plaque
sont découpés de manière à être décentrés.
10. Enfoncer le bouton de verrouillage de l’arbre, puis serrer l’ensemble de lame en tournant la clé vers l’arrière de la scie.
11. Remettre la plaque amovible et l’ensemble de couteau séparateur.
HAUSSER ET BAISSER LA LAME
Pour hausser la lame, desserrer le bouton de verrouillage (A) fig. 38, puis tourner le volant (B) dans le sens horaire.
Pour baisser la lame, desserrer le bouton de verrouillage, puis tourner le volant dans le sens antihoraire.
Verrouiller la lame à n’importe quelle hauteur à l’aide du bouton de verrouillage (A) fig. 38.
IMPORTANT : verrouiller la lame avant de mettre la scie sous tension.
INCLINAISON DE LA LAME
Desserrer le bouton de verrouillage (A) fig. 39, puis tourner le volant (B) dans le sens horaire.
Verrouiller la lame à l’angle voulu à l’aide du bouton de verrouillage (A) fig. 37.
IMPORTANT : verrouiller la lame avant de mettre la scie sous tension.
Fig.32 Fig. 33
Fig. 34
Fig. 35
Fig. 38 Fig. 39
Short
area
A
A
A
A
Fig. 36 Fig. 37
A
B
A
B
